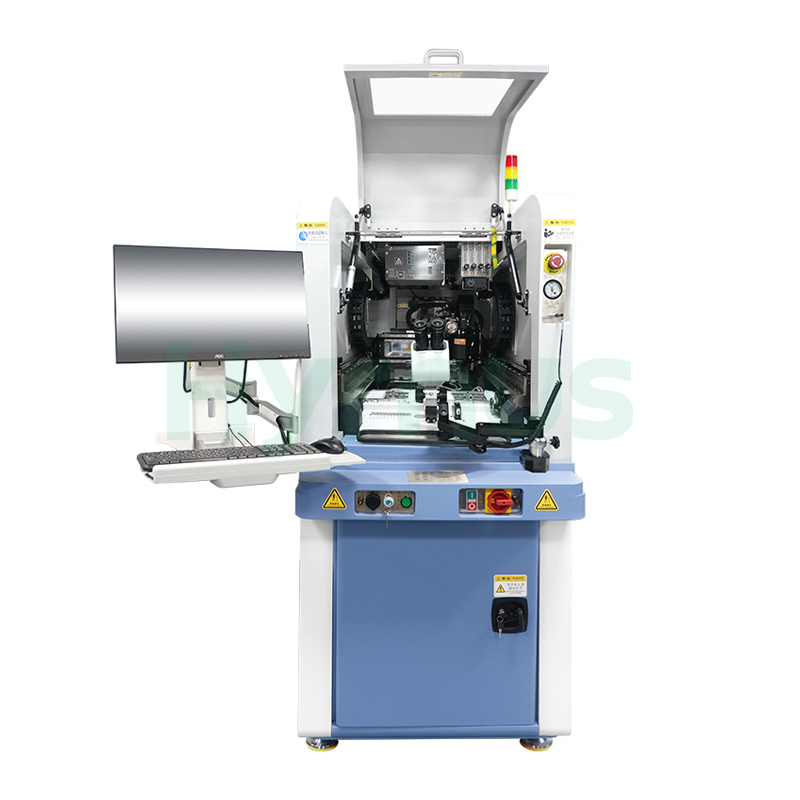

HY-WB800 Полностью автоматическая Устройство для глубокого доступа к проводу Предназначен для внутренней межсоединительной обработки микросхем в современных электронных корпусах. Широко используется в гибридных схемах, MCM, MEMS, радиочастотных, микроволновых, оптоэлектронных и автомобильных модулях. Обеспечивает соединение в реальном времени и ультразвуковой мониторинг, точное управление контуром, систему EFO и высокостабильную подачу проводов для надежных высокотехнологичных приложений.
Бренд :
HYRNUSНомер изделия. :
HY-WB800Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaОборудование для глубокого проволочного монтажа MEMS BBOS
Введение в продукт
HY-WB800 Полностью автоматическаяУстройство для глубокого доступа к проводу Подходит для процесса внутренней межсоединительной проводки микросхем при производстве специальных электронных компонентов и является одним из ключевых элементов оборудования в области упаковки электронных компонентов. В основном используется в гибридных схемах, модулях COB, MCM, MEMS-устройствах, радиочастотных устройствах/модулях, оптоэлектронных устройствах, микроволновых устройствах, военных устройствах, высококачественных оптоэлектронных устройствах, автомобильных электронных модулях и других электронных компонентах.
Функции
| Нет. | Особенность |
| 1 | Контроль качества паяных соединений в режиме реального времени с помощью системы управления качеством соединения (BMS). |
| 2 | Мониторинг ультразвуковой энергии в реальном времени, обеспечивающий обратную связь по энергии сварки. |
| 3 | Контроль дуги фиксированной длины и фиксированной высоты |
| 4 | Механизм управления хвостовым проводом пьезоэлектрического двигателя, обеспечивающий стабильность работы хвостового провода. |
| 5 | Совместимость с капиллярами диаметром 16 мм и 19 мм. |
| 6 | Вспомогательный инструмент для получения изображений высокого разрешения, используемых для обслуживания головки склеивания. |
| 7 | Возможность отключения проводов (отключения контактов) |
| 8 | Оснащён блоком электронного аварийного отключения (EFO) с отрицательным высоким напряжением. |
| 9 | Поддерживает активную подачу проволоки с помощью зажима для проволоки. |
Технические характеристики
| Нет. | Параметр | Спецификация |
| 1. | Точность склеивания | ±3 мкм при 3σ |
| 2. | Сила сцепления | 0~220 г |
| 3. | Зона склеивания | X: 305 мм, Y: 457 мм |
| 4. | Длина капилляра | 16 мм, 19 мм |
| 5. | Диапазон перемещения Z | 40 мм |
| 6. | Типы проводов | Золотая проволока (18–75 мкм) |
| 7. | Диапазон вращения P | 0~180° |
| 8. | Скорость склеивания | ≥ 4 проводов/с |
| 9. | Управление контуром | Полностью программируемый |
| 10. | Размер катушки | 2 дюйма |
| 11. | Ультразвуковой диапазон | Точность управления 0–4 Вт, ступенчатая гибкость применения. |
| 12. | Диапазон рабочих температур держателя | Комнатная температура ~ 250°C |
| 13. | Диапазон глубины полости | Макс. 12 мм |
| 14. | Операционная система | Windows 10 |
Условия эксплуатации
| No | Элемент | Требования |
| 1. | Габариты (Ш×Г×В) | ≤1000 × 1500 × 1700 мм (без учета пространства под монитором) |
| 2. | Вес оборудования | Примерно 1200 кг |
| 3. | Температура окружающей среды | Нормальная комнатная температура (20–26 °C); работа при высоких температурах повлияет на срок службы оборудования. |
| 4. | Требования к сжатому воздуху | 0,4–0,8 МПа, расход >150 л/мин (сухая обработка, пылеудаление, разделение масла и воды) |
| Остаточное содержание масла: 0,01 ppm; Фильтрация: частицы >0,01 мкм; Низкая температура точки росы: -20°C | ||
| 5. | Влажность окружающей среды | Относительная влажность ≤60% |
| 6. | Окружающая вибрация | Вибрация может повлиять на точность работы оборудования; держитесь подальше от источников вибрации. |
| 7. | Заземление | Необходимо обеспечить надлежащее заземление. Соблюдайте местные правила и требования к заземлению. |
| 8. | Другие | — Убедитесь, что источник питания расположен рядом с оборудованием. |
| - После установки на объекте требуется точное нивелирование с помощью нивелира. | ||
| — Не используйте оборудование в местах с сильным шумом, вибрацией, высокой температурой или загрязнением маслом. | ||
| — Избегайте установки оборудования вблизи вентиляторов охлаждения, вентиляционных отверстий или источников загрязнения маслом. | ||
| 9. | Напряжение | 220 В ± 10% |
| 10. | Частота | 50/60 Гц |
| 11. | Заземление | Необходимо заземлить |
| 12. | Власть | ≤ 500 Вт |
| 13. | Спецификация интерфейса | 5А, однофазный 3-проводной |
Подробная информация о товаре
