Ультразвуковая сварка алюминиевой проволокой для соединения выводов аккумуляторной батареи.

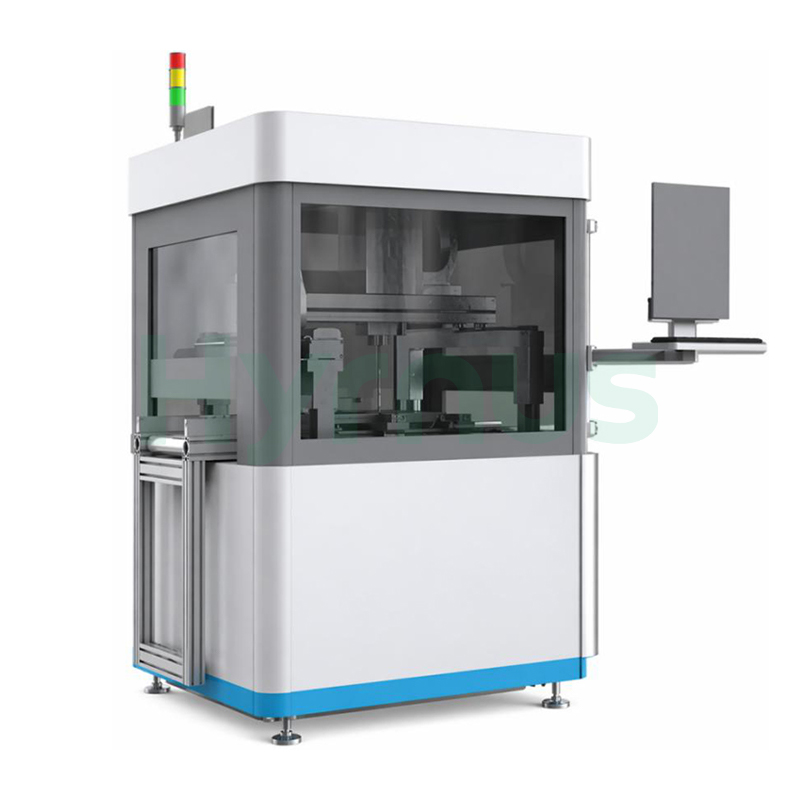

HY-BW830 Hмощный склеиватель проводовОснащен автоматическим механизмом подачи и перемещения модулей в зону сварки, где сварочная головка выполняет ультразвуковую сварку в соответствии с заданными параметрами и положениями. Обеспечивает зону сварки с эффективным ходом 400 мм (X) × 800 мм (Y), перемещение по оси Z на 60 мм с разрешением 1,25 мкм и вращение по оси ±220° с разрешением 0,08°. Сварочная головка для толстой проволоки вращается со стандартным передним резаком, используя преобразователь 60 кГц (другие частоты доступны по запросу) и обеспечивая сварочное давление 50–1500 г. Система подачи проволоки управляется двигателем с оптическим энкодером, обеспечивая максимальную высоту дуги 40 мм, определение минимальной длины проволоки 2 мм и размеры катушек: внешний диаметр 50–120 мм, ширина 22–45 мм и внутренний диаметр 10–11 мм. Оснащенная системой распознавания изображений XK и 17-дюймовым цветным плоским дисплеем, машина работает от сети переменного тока 220 В, 50/60 Гц, потребляет 3000 Вт, требует сжатого воздуха под давлением 0,5 МПа, имеет габариты 1300 × 1300 × 1650 мм и весит 500 кг.

Технические характеристики

Параметр	Спецификация
Зона сварки	Эффективный ход 400 мм (по оси X) × 800 мм (по оси Y) (стандартный).
Ось Z	Максимальный ход: 60 мм, разрешение: 1,25 мкм
Вращательная ось	±220°, разрешение: 0,08°
Требования к электропитанию	220 В переменного тока, 50/60 Гц
Потребление электроэнергии	3000 Вт
Сжатый воздух	0,5 плс
Отображать	17-дюймовый цветной плоский дисплей
Высота рабочей забоя	1150 мм от земли
Размеры помещения (Д×Ш×В)	1300 мм × 1300 мм × 1650 мм (без сигнальной лампы)
Вес нетто	500 кг
Сварочная головка из толстой проволоки	Вращающийся тип, стандартный передний режущий элемент
Преобразователь	Стандартная частота 60 кГц; другие частоты доступны по запросу клиента.
Давление сварки	50 – 1500 г
Система подачи проволоки	Электромеханический податчик проволоки с оптическим энкодером
Обнаружение утечек в трубопроводе	Обнаружение линий
Максимальная высота дуги	40 мм
Обнаружение минимальной длины провода	подача проволоки 2 мм
Размер катушки	Внешний диаметр: 50–120 мм; Ширина: 22–45 мм; Внутренний диаметр: 10–11 мм
Распознавание изображений / Оптика / Освещение
Система машинного зрения	Система распознавания изображений XK

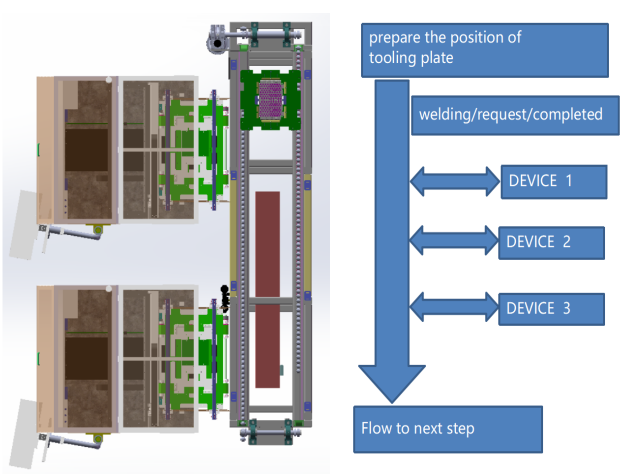

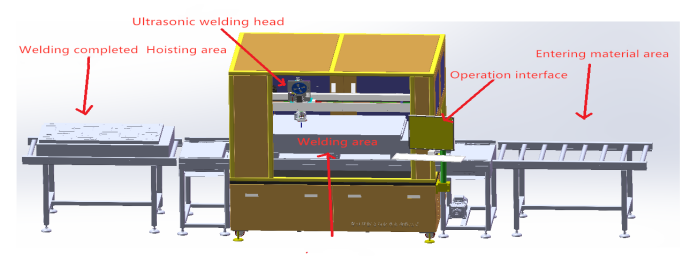

Структура

Условия эксплуатации

Температура:Ниже 28°C

Влажность:30% – 70%

Чистая комната:Класс 10 000 или выше

Напряжение:Для всего оборудования, кроме вакуумной печи для оплавления припоя (380 В), требуется напряжение 220 В.

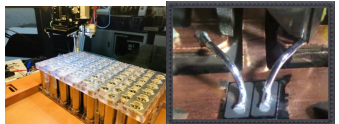

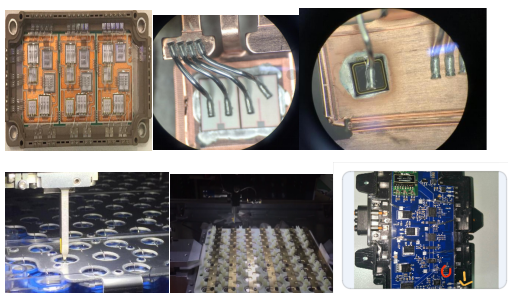

Отображать

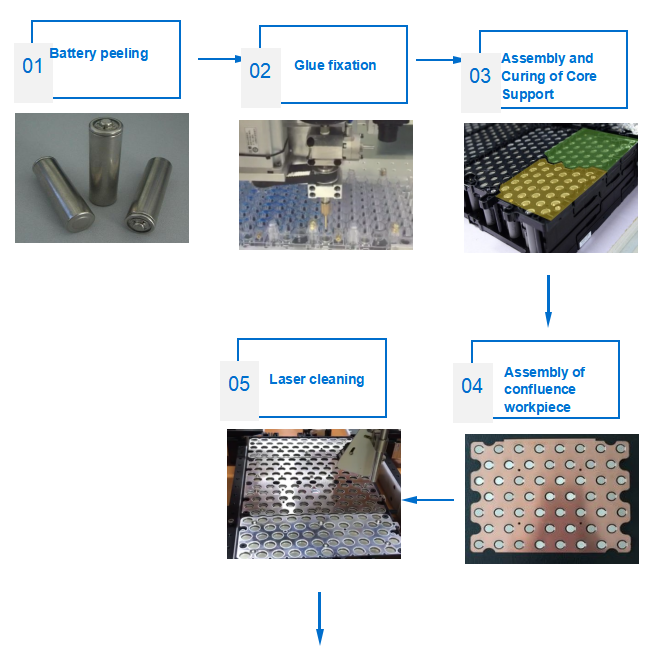

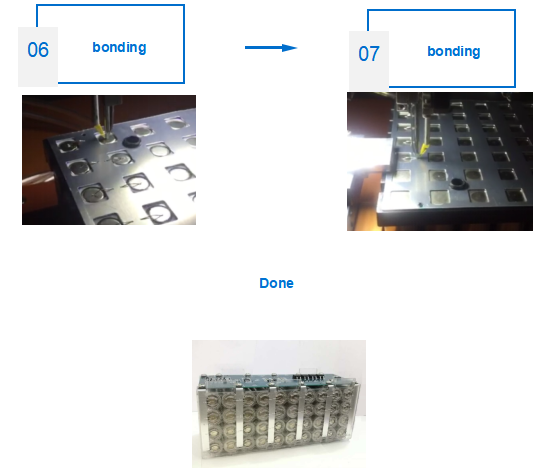

Процесс

Подробная информация о товаре
