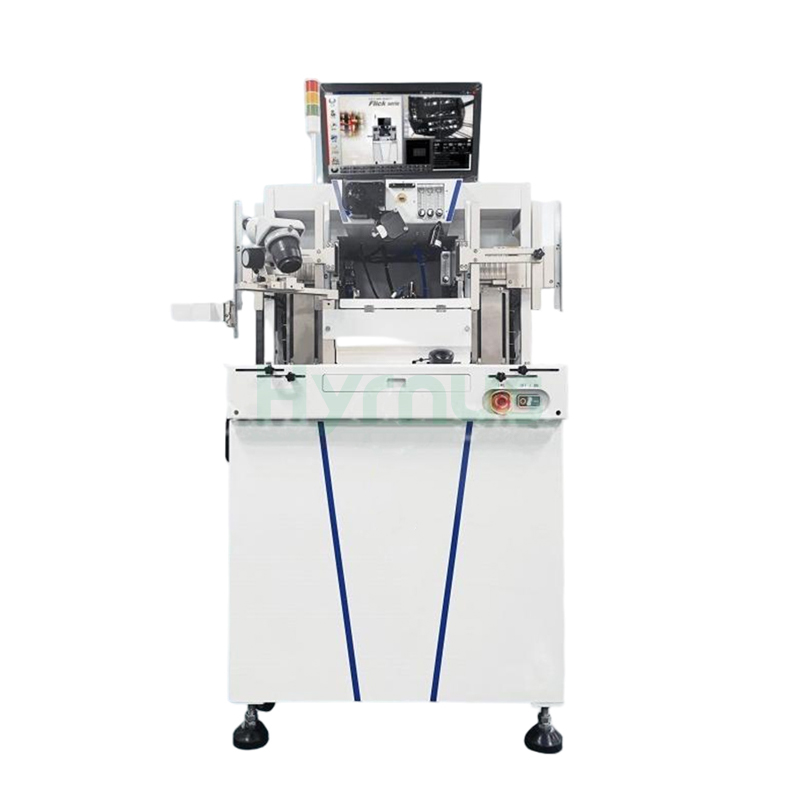

HY-WB200 Wire Bonder — это высокоточная автоматическая система для проволочного монтажа, поддерживающая корпуса SOT, SOP, MEMS, DFN, QFN, SiP и различные другие, совместимая с золотыми, медными, серебряными и сплавными проволоками.
Бренд :
HYRNUSНомер изделия. :
HY-WB200Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaВысокоточный автоматический аппарат для склеивания проводов. для чипсов
Введение в продукт
HY-WАппарат для проволочного соединения B200Поддерживается широкий спектр материалов проволоки, включая золото, медь, серебро, медь с палладиевым покрытием, золото-палладиевую медь и сплавы проволоки, с диаметром проволоки от 0,7 до 2,0 мил. Программируемые профили проволочных петель — включая сверхнизкопрофильные петли, дуги в виде пространственной полилинии, петли «бабочка» и M-петли — позволяют удовлетворить разнообразные требования приложений, от светодиодных RGB-дисплеев до сложных корпусов ИС с количеством проводов до 82. Запатентованный алгоритм петель «бабочка» повышает надежность продукции, обеспечивая более 2000 циклов термического удара для 2835 двухпроводных изделий, а алгоритм M-петли повышает устойчивость к термическому удару с 500 до 1500 циклов для применений с низким и высоким уровнем термического воздействия. Время переналадки менее 5 минут для выводных рамок одного типа и менее 20 минут для разных типов минимизирует перебои в производстве.
Характеристики оборудования
Оснащен новым высокоскоростным идентификационным устройством.
Высокоскоростная сварочная головка обеспечивает низкую инерцию.
Широкий диапазон зон для проволочного соединения
Многочисленные системы распознавания изображений
Поддерживает функции для сложного программирования проволочного соединения.
Подходит для корпусов SOT/SOP/MEMS/DFN/QFN/SIP и других различных форм.
Подходит для золотой проволоки, медной проволоки, серебряной проволоки, медной проволоки с палладиевым покрытием, проволоки из сплавов с золотым и палладиевым покрытием и т. д.
Программируемые различные линейные дуги: сверхнизкая линейная дуга, пространственная полилинейная дуга и т. д.Основные технические характеристики
| Возможность склеивания | Зона склеивания | Ось X: 56 мм, ось Y: 76 мм |
| Точность склеивания | ±3,0 мкм @ 3 сигма | |
| Скорость склеивания | 22 проволоки/сек для проволоки диаметром 2 мм (может варьироваться в зависимости от продукта и процесса). | |
| Система машинного зрения | 2–4-кратное плавно регулируемое увеличение; двойная линза высокого/низкого увеличения (опционально) | |
| Точность распознавания изображений: ±0,5 мкм | ||
| Отклонение угла до ±30° узнаваемый | ||
| Программируемая красно-синяя подсветка | ||
| Возможность создания проволочной петли (проволока диаметром 25,4 мкм) | Максимальная длина петли | 5,5 мм |
| Минимальная высота петли | 70 мкм | |
| Точность размещения петли | ±25 мкм при 3 сигма (для длины связи) < 2,54 мм) | |
| ±1% от длины соединения при 3 сигма (для длины соединения > 2,54 мм) | ||
| Применимый диаметр проволоки | 0.7–2,0 млн. | |
| Время переналадки оборудования | Аналогичная свинцовая рамка | <5 мин (включая установку нагревательного блока, замену зажимов и загрузку программы) |
| Различные типы выводных рамок | <20 мин (включая изменение ширины/длины выводной рамки, изменение размера магазина, замену нагревательного блока/зажимов и загрузку программы) | |
| Возможности погрузочно-разгрузочных работ | Размер упаковки / выводной рамки | Длина: 100–280 мм |
| Ширина: 28–83 мм | ||
| Толщина: 0,1–0,8 мм | ||
| Размер журнала | Длина | 100–285 мм |
| Ширина | 35–95 мм | |
| Высота | 100–Макс. 180 мм. | |
| Подача | 4,5 / 5,0 / 5,2 / 5,5 мм (опционально) | |
| Человеко-машинный интерфейс | Отображать | 19-дюймовый цветной ЖК-монитор |
| Панель управления | Прочные переключатели управления, удобный интерфейс. | |
| Пользовательский интерфейс | Простое выпадающее меню; цветовая кодировка групп связей; простое программирование. | |
| Эксплуатационные требования | Минимальное давление воздуха | 0,4 МПа (4 кгс/см²)²) |
| Входное напряжение | Однофазный переменный ток 220 В ±5%, 50 Гц | |
| Потребление электроэнергии | 1,5 кВА (типичное), 2,0 кВА (макс.) | |
| Габариты оборудования | L × W × H | 1180 × 910 × 1970 мм |
| Вес (ориентировочный) | Вес нетто | Примерно 640 кг |
| Вес брутто | Примерно 705 кг (с упаковкой) | |
| Расход газа | Поток азота | 0,3 л/мин (регулируется в зависимости от материала и проволоки) |
| N₂:H₂ Соотношение | 95% азота : 5% водорода | |
| Расход сжатого воздуха | 150 л/мин (без вакуума) | |
| 180 л/мин (с вакуумом) |

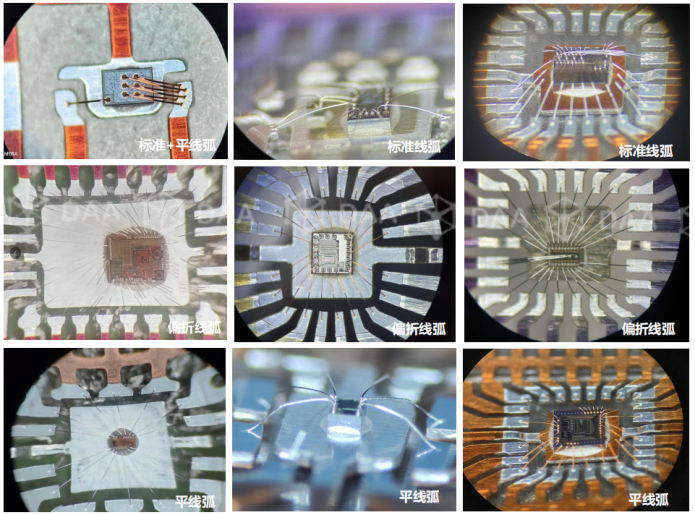

Поддержка многослойной проволочной петли
Отклоненный стандарт +D / Стандартная петля
Отклоненная плоская петля / Плоская петля
Пространственная Z-петля / P-петля
Пространственная разорванная петля / M-петля
Заземляющая петля / Стандартная петля +D
Петля вопросительного знака / Сверхнизкая частота разрывов
Предлагает решения для специальных технологических петель проволоки.
Стандартный смещение +D / Стандартная петля
Смещенная плоская петля / Плоская петля
Пространственная Z-петля / P-петля
Пространственная разорванная петля / M-петля
Заземляющая петля / Стандартная петля +D
Петля в виде вопросительного знака / Сверхнизкочастотная петля с разрывом

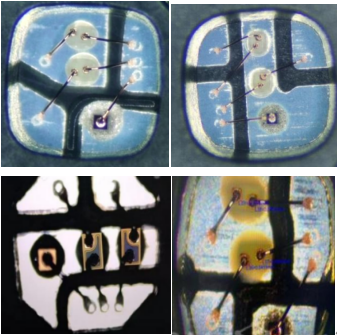

Светодиодный RGB-дисплей

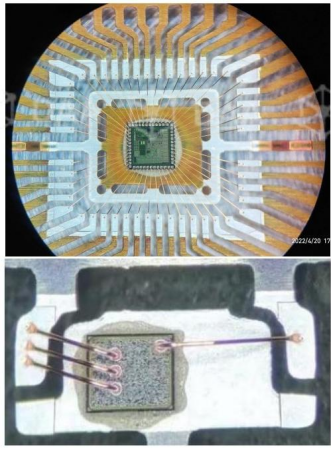

Упаковка
Многосегментная дуга + стандартная дуга + плоская проволока
Поддерживает несколько проволочных петель со стабильным контролем высоты петли.
Подробная информация о товаре
Часто задаваемые вопросы
Серия HY-WB200 обеспечивает точность соединения ±3,0 мкм при 3 сигма и скорости соединения до 22 проводов в секунду при длине провода 2 мм. Такое сочетание точности и производительности гарантирует высокую эффективность производства для сложных задач упаковки полупроводниковых компонентов.
Система поддерживает широкий спектр материалов проволоки, включая золото, медь, серебро, медь с палладиевым покрытием, золото-палладиевую медь и сплавы проволоки, с диаметром от 0,7 до 2,0 мил, обеспечивая гибкость для различных требований к упаковке.
Система поддерживает более десятка программируемых профилей контуров, включая стандартные контуры с отклонением, плоские контуры, пространственные Z-образные контуры, P-образные контуры, M-образные контуры, контуры заземления, контуры в форме вопросительного знака и контуры со сверхнизким уровнем разрыва. Запатентованные алгоритмы для контуров типа «бабочка» и M-образных контуров обеспечивают повышенную устойчивость к термическим ударам для сложных условий эксплуатации.
Время переналадки для выводных рамок одного типа составляет менее 5 минут, включая установку нагревательного блока, замену зажимов и загрузку программы. Для выводных рамок разных типов переналадка завершается менее чем за 20 минут, что минимизирует время простоя производства и максимизирует использование оборудования.
