Ручной станок для сварки проволоки методом шарового клина.

HY-WB250M /HY-WB250PM Станок для склеивания шаровых клиньев Предназначен для внутренней проводной пайки в гибридных схемах, модулях COB, MCM, MEMS, радиочастотных, оптоэлектронных, микроволновых и автомобильных электронных устройствах. Поддерживает изделия размером менее 200 мм, подходит для различных глубин полостей и обеспечивает стабильный ультразвуковой выход для надежного соединения.

Бренд :
HYRNUS
Номер изделия. :
HY-WB250M / HY-WB250PM
Минимальный объем заказа (MOQ) :
1 Set
Гарантия :
One-Year Warranty and Lifetime Maintenance
Оплата :
T/T
Время выполнения :
7-35 Days
Происхождение продукта :
China

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Ручной станок для сварки проволоки методом шарового клина.

Введение в продукт

HY-WB250M / HY-WB250PM Станок для склеивания шаровых клиньевЭто ключевая упаковочная машина для внутренней межсоединительной связи между микросхемами и выводами в специальных электронных компонентах. Она широко используется в гибридных схемах, COB-модулях, MCM-модулях, MEMS-устройствах, радиочастотных и микроволновых модулях, оптоэлектронных устройствах, военной электронике и автомобильных электронных модулях.

Данная машина подходит для изделий с размерами менее 200 мм. Благодаря замене клеевых инструментов различной длины, она позволяет обрабатывать полости глубиной от 12 мм до 15 мм или 21 мм. Она также поддерживает установку контактных площадок без хвостовой части, а стабильная ультразвуковая энергия и встроенная система электрического управления обеспечивают неизменно высокое качество склеивания и надежную работу.

Приложения

Гибридные схемы
модули COB
MCMs
MEMS-устройства
Радиочастотные устройства/модули
Оптоэлектронные устройства
Микроволновые устройства
Военные устройства
Высокотехнологичные оптоэлектронные устройства
Автомобильные электронные модули
Другие электронные компоненты

Функции

Нет.	Особенность
1	Подходит для устройств с глубокими полостями и больших модулей.
2	Подходит для устройств с различной глубиной полости (от 12 мм до 15 мм)./21 мм) путем замены капиллярных моделей различной длины
3	Возможность отключения проводов (отключения контактов)
4	Уникальная конструкция процесса установки шара с нулевым хвостовым оперением.
5	Интегрированная система электрического управления

Основные технические характеристики

NO	Раздел	Параметр	Спецификация	Другие параметры
1.	Глава Бонда	Z Travel	18 мм	Размер катушки	1/2 дюйма
2.		Диапазон XY	X: 15 мм, Y: 15 мм
3.	Подъемный стол	Z Travel	0~18 мм	Температура нагревателя	Комнатная температура ~ 200°C
4.		Диапазон XY	250 мм × 270 мм	Меню операций	7-дюймовый сенсорный TFT-экран, меню на китайском языке.
5.	Ультразвуковая мощность	Цифровое управление, деление на 1000x		Источник питания	220 В ± 10% при 50/60 Гц, ≤500 Вт
6.	Сила сцепления	1–250 г		Габариты (Ш×Г×В)	≤620 × 640 × 450 мм
7.	Типы проводов	HY-WB250M: золотая проволока 15–75 мкм, платиновая проволока 18–25 мкм, серебряная проволока 18–50 мкм.,Алюминиевая проволока 18–100 мкм HY-WB250PM : Золотая проволока 15–75 мкм, платиновая проволока 18–25 мкм, серебряная проволока 18–50 мкм,Алюминиевая проволока 18–100 мкм，Золотая лента 12.7×50 ~ 25,4×300 μm		Масса	Брутто: около 70 кг; Нетто: около 45 кг
8.	Стандартная конфигурация	Основной блок, катушка 1/2 дюйма, светодиодная подсветка, стереомикроскоп, держатель заготовки, устройство подачи проволоки под углом 90°.

Условия эксплуатации

No	Элемент	Требования
1.	Параметр	Спецификация
2.	Температура окружающей среды (комнатная температура)	15°C ~ 30°C
3.	Относительная влажность окружающей среды	30% ~ 60% (без конденсации)
4.	Вибрация	Вибрация может повлиять на точность работы оборудования; держитесь подальше от источников вибрации.
5.	Требования к электропитанию	1. 220 В ± 10% 2. Мощность ≤ 500 Вт 3. Частота: 50/60 Гц
6.	Заземление	Необходимо обеспечить надлежащее заземление. Соблюдайте местные правила и требования к заземлению.
7.	Напряжение	220 В ± 10%
8.	Частота	50/60 Гц
9.	Заземление	Необходимо заземлить
10.	Власть	≤ 500 Вт
11.	Спецификация интерфейса	5А, однофазный 3-проводной

Подробная информация о товаре

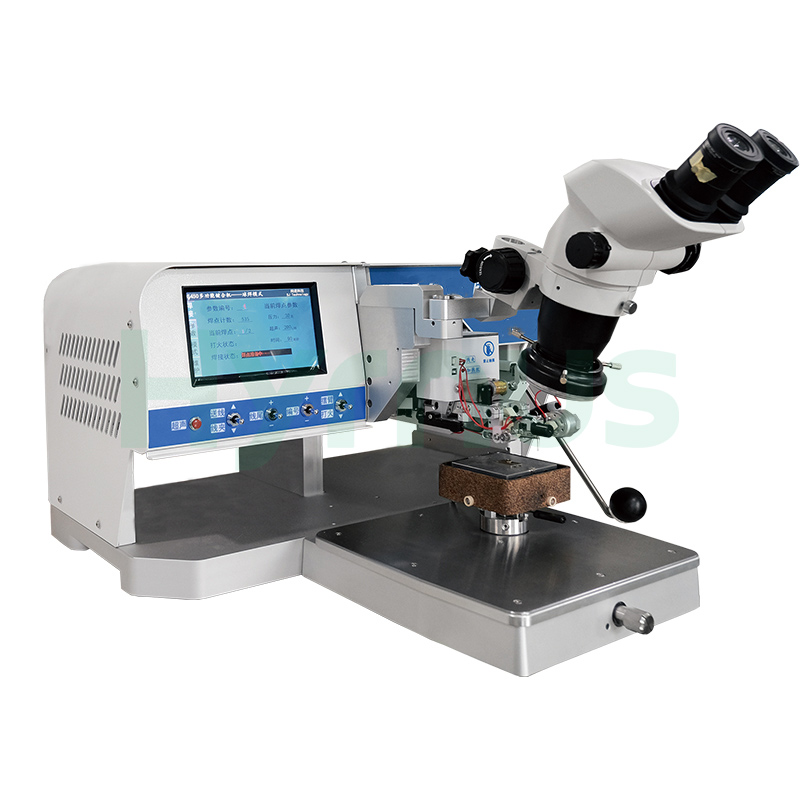

ball wedge bonding machine

Часто задаваемые вопросы

Для чего используется этот ручной паяльник для проводов?

Этот ручной сварочный аппарат для проводов используется для тонкого проволочного соединения в полупроводниковых корпусах, гибридных схемах, оптоэлектронных устройствах, радиочастотных устройствах, микроэлектромеханических системах и автомобильных электронных модулях.

Поддерживает ли данный станок как шариковую, так и клиновую сварку?

Да. Аппарат предназначен для сварки шариками и клиньями. Его можно использовать для различных процессов сварки, выбрав соответствующий сварочный инструмент, материал проволоки и параметры процесса.

Какие типы проволоки можно использовать с этим аппаратом для проволочного соединения?

Аппарат может быть сконфигурирован для использования распространенных сварочных проводов, таких как золотая и алюминиевая проволока. Фактический совместимый диаметр и материал проволоки следует уточнить в зависимости от сварочной головки, инструмента и задач заказчика.

Подходит ли этот сварочный аппарат для проводов для лабораторного использования?

Да. Ручные установки для проволочной сварки подходят для научно-исследовательских лабораторий, университетов, опытного производства, разработки технологических процессов и мелкосерийного производства полупроводниковых компонентов.
