Прецизионный станок для повторной сварки полупроводниковых проводов на печатных платах.

Введение в продукт

HY-RW4000Прецизионный станок для повторного соединения проводовможет повторное склеиваниеширокий спектр печатных плат, включая односторонние платы, многослойные платы, платы с внешним слоем, платы с внутренним слоем, жесткие подложки (такие как стекловолоконные и алюминиевые подложки) и гибкие подложки, с повторное склеиваниеОборудование обладает возможностями, охватывающими все ширины линий. Оно просто в эксплуатации, обеспечивает надежную пайку и удобно в использовании. При надлежащем обучении рядовые сотрудники, как правило, могут освоить его. повторное склеиваниеосвоить этот метод за 2 часа и стать опытным исполнителем. повторное склеиваниеЗадания в течение 2 недель. повторное склеиваниеЭлектронные схемы сохраняют превосходные электрические характеристики и выдерживают процесс шлифовки печатных плат без каких-либо изменений.

Схема печатной платы повторное склеиваниеоборудование выполняет прецизионную обработку цепей повторное склеивание Процесс пайки осуществляется под непосредственным визуальным контролем через экран дисплея. Пайка производится путем регулировки трех параметров: силы пайки (Force), амплитуды выходного импульса (Voltage) и длительности импульса (Milliseconds).

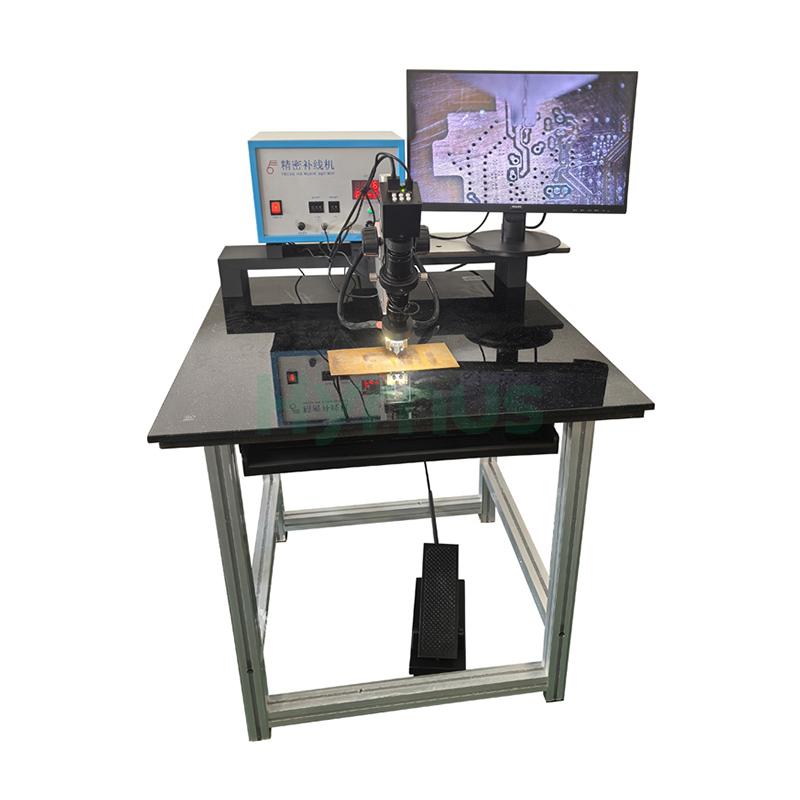

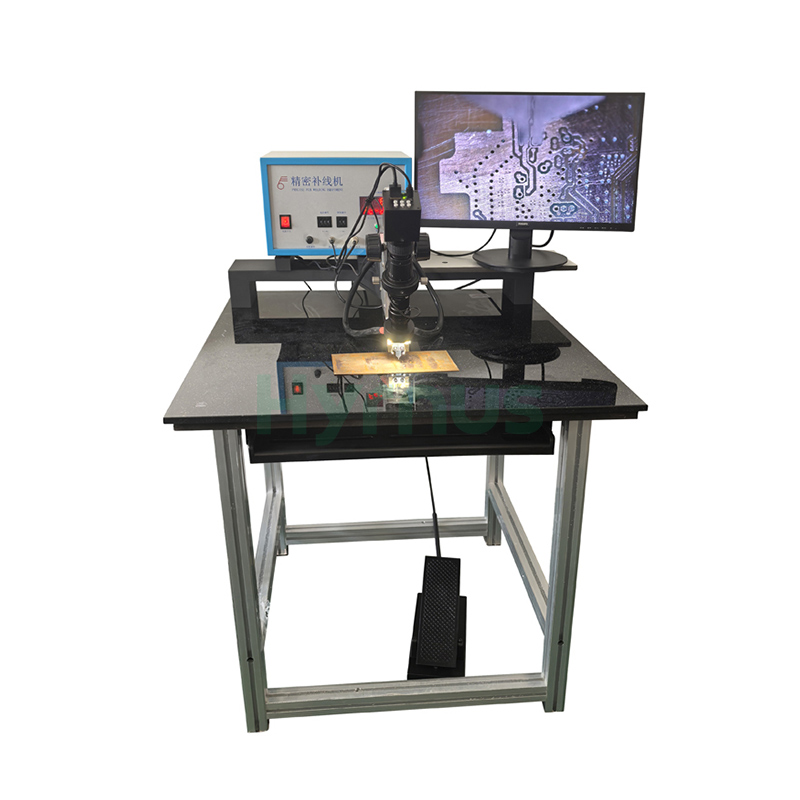

Схема печатной платы повторное склеивание Оборудование состоит из четырех компонентов:

Компонент	Основная функция	Основные параметры / Конфигурация

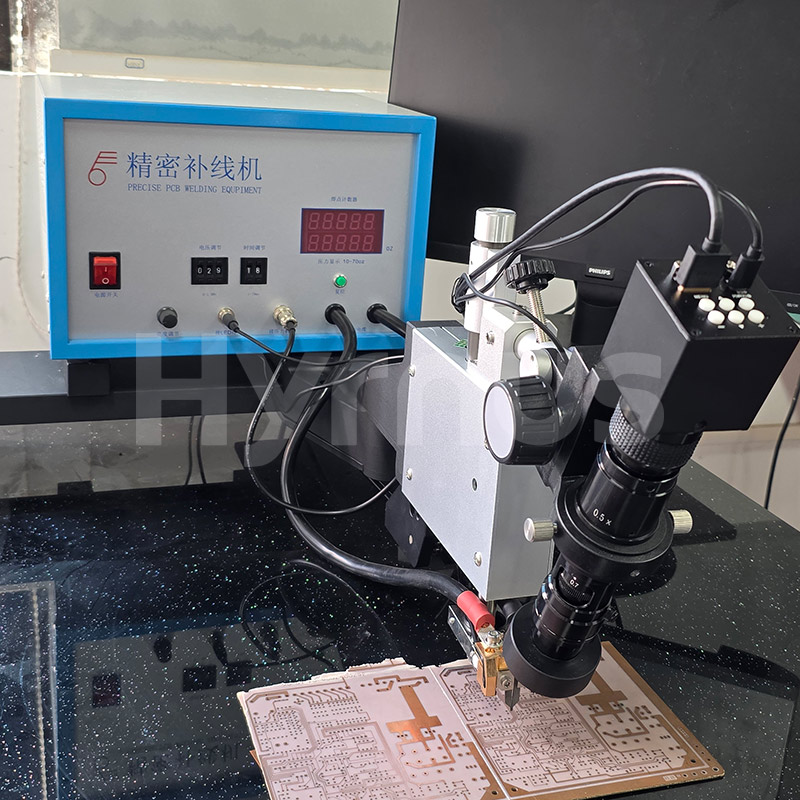

Основной блок	Поставляет сварочный ток	Диапазон напряжения: 0,01–1,99 В, разрешение: 0,01 В. Диапазон времени: 1–19 мс, разрешение: 1 мс.

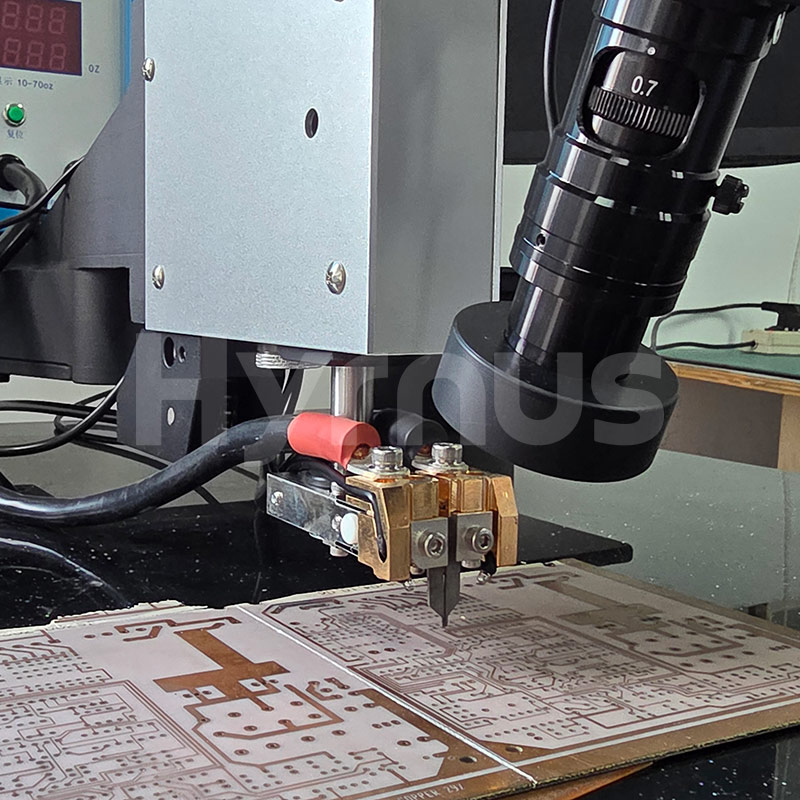

Сварочная головка	Обеспечивает сварочное давление	Диапазон давления: 1–70 унций. Энергия подается при помощи заданного давления; сварка контролируется ножной педалью.
Оптическая система	Увеличение изображения для точной сварки	В комплект входят одноканальный микроскоп, штатив, источник света, камера, монитор и т. д.
Верстак и подставка	Поддерживает всё оборудование	Состоит из рабочего стола и рамы для поддержки сварочной головки.

Технические параметры

Элемент	Подробности
Источник питания	220 В переменного тока, 50 Гц, 300 ВА
Максимальный выходной ток	350 А
Импульсное напряжение	0,01–1,99 В
Длительность импульса	1–19 мс
Частота сварки	180 циклов/мин
Входная мощность	110 В/220 В ±5%, 50/60 Гц
Сварочное напряжение	DC 0,01–1,99 В
Время сварки	0–19 мс
Давление сварки	10–70 унций
Максимальная мощность сварки	500 ВА
Ход сварочной головки	5–10 мм
Размеры рабочего стола (закаленное стекло)	Стандарт	750 × 800 мм
	Необязательный	950 × 800 мм
	Максимальный рабочий размер	700 мм
Повторное склеивание коэффициент доходности	95–98% (зависит от требований производителя)



*Монокулярный микроскоп с непрерывным увеличением

*Светодиодное освещение для микроскопа

*CCD-камера: 2 мегапикселя (1920×1080), 60 Гц

*22-дюймовый ЖК-монитор
