Бренд :
HYRNUSНомер изделия. :
HY-WB900Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaПолностью автоматическая машина для глубокого клинового склеивания алюминия.
Введение в продукт

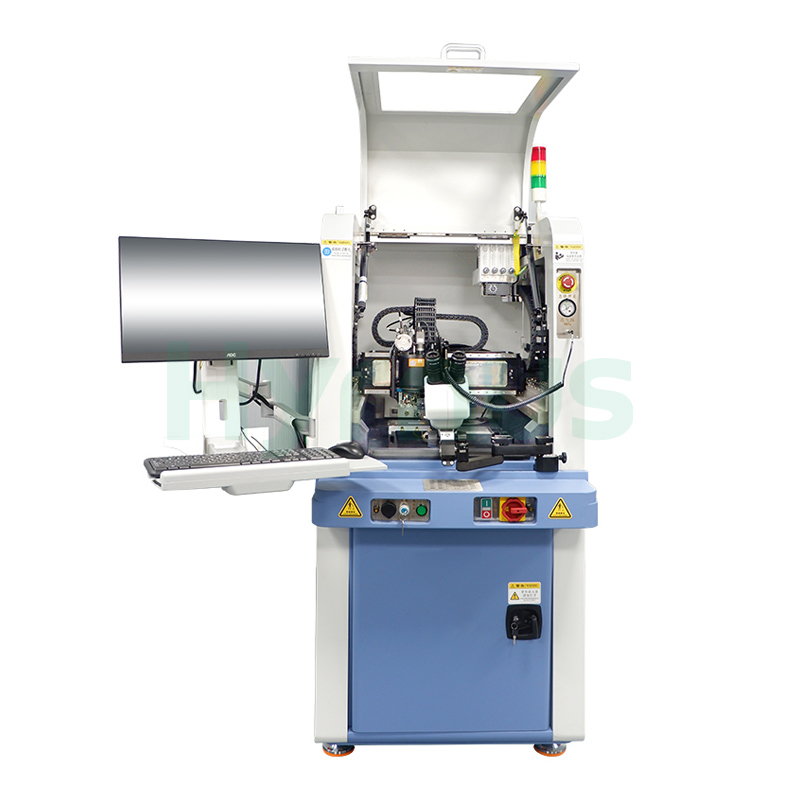

Глубокий доступ HY-WB900Сварочный аппарат для клиновидной проволоки Подходит для процесса внутренней межсоединительной проводки микросхем при производстве специальных электронных компонентов и является одним из ключевых элементов оборудования в упаковке электронных компонентов. В основном используется в гибридных схемах, COB-микросхемах.модули, MCM, MEMS-устройства, радиочастотные устройства/модули, оптоэлектронные устройства, микроволновые устройства, военные устройства, высококачественные оптоэлектронные устройства, автомобильные электронные модули и другие электронные компоненты.
Функции
| Нет. | Особенность |
| 1 | Автоматический мониторинг деформации сварного шва в режиме реального времени, обеспечивающий прямую обратную связь и контроль состояния сварки. |
| 2 | Мониторинг ультразвуковой энергии в реальном времени, обеспечивающий обратную связь по энергии сварки. |
| 3 | Возможность управления контуром постоянной длины и постоянной высоты. |
| 4 | Механизм управления хвостовым проводом пьезоэлектрического двигателя, обеспечивающий стабильность работы хвостового провода. |
| 5 | Совместимость с капиллярами диаметром 19 мм и 25 мм. |
| 6 | Вспомогательный инструмент для получения изображений высокого разрешения, используемых для обслуживания головки склеивания. |
Технические характеристики
| Нет. | Параметр | Спецификация |
| 1. | Точность склеивания | ±3 мкм при 3σ |
| 2. | Сила сцепления | 0~220 г |
| 3. | Зона склеивания | X: 305 мм, Y: 457 мм |
| 4. | Длина капилляра | 19 мм, 25 мм |
| 5. | Диапазон перемещения Z | 40 мм |
| 6. | Типы проводов | Золотая проволока (18–75 мкм), алюминиевая проволока (18–75 мкм) |
| 7. | Диапазон вращения P | ±220° |
| 8. | Скорость склеивания | ≥ 4 проводов/с |
| 9. | Управление контуром | Полностью программируемый |
| 10. | Размер катушки | 2 дюйма |
| 11. | Ультразвуковой диапазон | Точность управления 0–4 Вт, ступенчатая гибкость применения. |
| 12. | Диапазон рабочих температур держателя | Комнатная температура ~ 250°C |
| 13. | Диапазон глубины полости | Макс. 16 мм |
| 14. | Операционная система | Windows 10 |
Условия эксплуатации
| No | Элемент | Требования |
| 1. | Габариты (Ш×Г×В) | ≤1000 × 1500 × 1700 мм (без учета пространства под монитором) |
| 2. | Вес оборудования | Примерно 1200 кг |
| 3. | Температура окружающей среды | Нормальная комнатная температура (20–26 °C); работа при высоких температурах повлияет на срок службы оборудования. |
| 4. | Требования к сжатому воздуху | 0,4–0,8 МПа, расход >150 л/мин (сухая обработка, пылеудаление, разделение масла и воды) |
| Остаточное содержание масла: 0,01 ppm; Фильтрация: частицы >0,01 мкм; Низкая температура точки росы: -20°C | ||
| 5. | Влажность окружающей среды | Относительная влажность ≤60% |
| 6. | Окружающая вибрация | Вибрация может повлиять на точность работы оборудования; держитесь подальше от источников вибрации. |
| 7. | Заземление | Необходимо обеспечить надлежащее заземление. Соблюдайте местные правила и требования к заземлению. |
| 8. | Другие | — Убедитесь, что источник питания расположен рядом с оборудованием. |
| - После установки на объекте требуется точное нивелирование с помощью нивелира. | ||
| — Не используйте оборудование в местах с сильным шумом, вибрацией, высокой температурой или загрязнением маслом. | ||
| — Избегайте установки оборудования вблизи вентиляторов охлаждения, вентиляционных отверстий или источников загрязнения маслом. | ||
| 9. | Напряжение | 220 В ± 10% |
| 10. | Частота | 50/60 Гц |
| 11. | Заземление | Необходимо заземлить |
| 12. | Власть | ≤ 500 Вт |
| 13. | Спецификация интерфейса | 5А, однофазный 3-проводной |
Подробная информация о товаре
Часто задаваемые вопросы
HY-WB250M /HY-WB250PM Станок для склеивания шаровых клиньев Предназначен для внутренней проводной пайки в гибридных схемах, модулях COB, MCM, MEMS, радиочастотных, оптоэлектронных, микроволновых и автомобильных электронных устройствах. Поддерживает изделия размером менее 200 мм, подходит для различных глубин полостей и обеспечивает стабильный ультразвуковой выход для надежного соединения.
HY-BW830 Wire BonderЭто система соединения алюминиевой проволокой, предназначенная для сборки силовых модулей, в основном используемая для соединения выводов между батареями и шинами, поддерживающая алюминиевую проволоку диаметром 125–500 мкм.
HY-HW3741A Автоматический ультразвуковой продувочный аппарат для тяжелых алюминиевых конструкций Сварочный аппарат для клиновидных проводов Оснащен вращающейся сварочной головкой, автоматическим цифровым отслеживанием частоты, точным контролем давления, усовершенствованной системой распознавания изображений и замкнутым контуром управления движением.
Автоматический ультразвуковой датчик HY-HW3850 Сварочный аппарат для клиновидных соединений из толстой алюминиевой проволоки Предназначен для высокоэффективной проволочной сварки силовых полупроводниковых корпусов, таких как TO-220, TO-247, TO-252, TO-251 и TO-263. Оснащен двумя сварочными головками, визуальным позиционированием PR и автоматической загрузкой и выгрузкой, поддерживает диаметр алюминиевой проволоки от 125 до 500 мкм, обеспечивая точную, стабильную и качественную сварку для массового производства.
Ультразвуковой HY-HW3200 Сварочный аппарат для клиновидных соединений из толстой алюминиевой проволоки Предназначен для внутренней проволочной сварки силовых полупроводниковых приборов, таких как MOSFET-транзисторы, мощные транзисторы, диоды, тиристоры и силовые модули. Он отличается точным управлением движением, регулируемыми параметрами сварки, стабильным ультразвуковым выходом и поддержкой от 1 до 6 точек сварки, обеспечивая надежное качество сварки и эффективную работу.
Аппарат для проволочного монтажа HY-WB300 — это высокоточная полностью автоматическая система проволочного монтажа, разработанная для современных полупроводниковых корпусов и поддерживающая SOT, SOP, MEMS, DFN, QFN, SiP и различные формы корпусов, совместимая с проволокой из золота, меди, серебра, меди с палладиевым покрытием, сплавов и многого другого.
HY-WB200 Wire Bonder — это высокоточная автоматическая система для проволочного монтажа, поддерживающая корпуса SOT, SOP, MEMS, DFN, QFN, SiP и различные другие, совместимая с золотыми, медными, серебряными и сплавными проволоками.
HY-RW4000 Прецизионный станок для повторной сварки полупроводниковых проводовЭто специализированное оборудование, разработанное специально для производителей печатных плат (PCB). повторное склеивание печатные платы.
