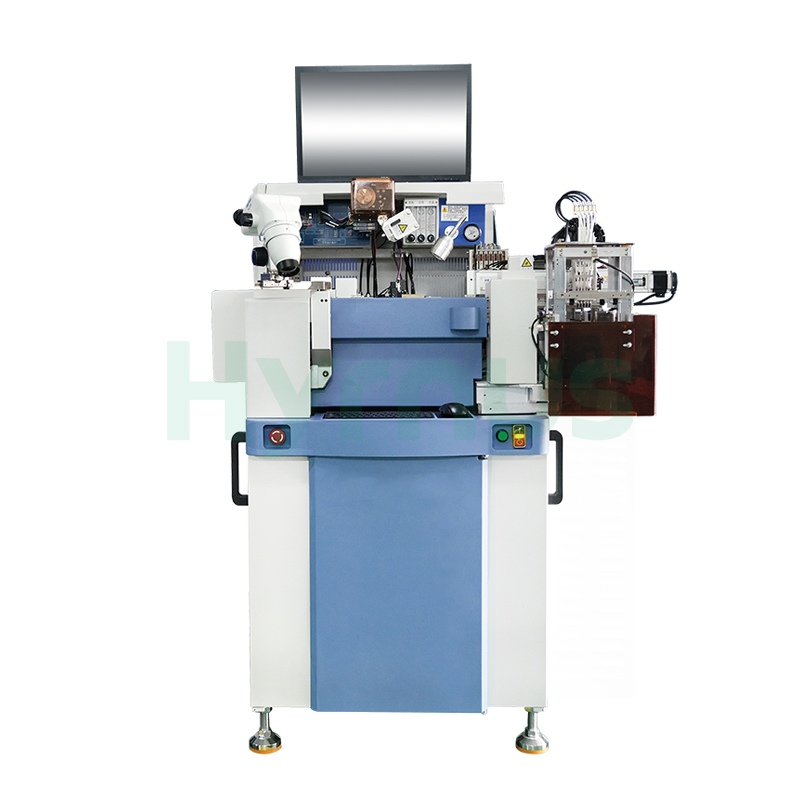

HY-WB400/HY-WB400P Машина для проволочного соединения Это система для проволочного монтажа с наклоняемым и вращающимся зажимным устройством, предназначенная для многоплоскостных межсоединений в корпусах оптических коммуникационных устройств. Она оснащена автоматической подачей материала, настраиваемыми зажимными приспособлениями, программируемым оптическим трактом и высокоточной системой прямого привода XYZR. Благодаря быстрой переналадке и функции PR Look Ahead, она обеспечивает высокую производительность и эффективность производства.
Бренд :
HYRNUSНомер изделия. :
HY-WB400 / HY-WB400PМинимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaПолупроводниковый шариковый бондер для оптических коммуникационных компонентов, проволочный бондер.
Введение в продукт
HY-WB400/HY-WB400PМашина для проволочного соединения Это изделие с наклоняемым/вращающимся держателем заготовки, специально разработанное для более эффективного использования в процессе многоплоскостного соединения микросхем и выводов при производстве компонентов оптической связи. Оно признано одним из ключевых элементов оборудования в области упаковки и производства компонентов оптической связи.
Функции
| Нет. | Особенность |
| 1 | Эффективная система обработки и зажима материалов, автоматическая загрузка и разгрузка, настраиваемые магазины и приспособления в соответствии с продукцией заказчика. |
| 2 | Программируемая система оптического тракта |
| 3 | Эффективная и высокоточная система прямого привода XYZR. |
| 4 | Быстрая смена продукции, менее чем за 30 минут. |
| 5 | Функция прогнозирования производительности (PR Look Ahead), высочайшая производительность (UPH) на рынке >1K при 4-проводном монтаже в корпусе TO56. |
Технические характеристики
| Нет. | Параметр | Спецификация |
| 1. | Рабочий профиль (настраиваемый) | |
| 2. | Работодатель Z Путешествия | 17 мм |
| 3. | Температура нагревателя | Комнатная температура ~ 300°C |
| 4. | Диапазон XY держателя заготовки | 72 мм × 46 мм |
| 5. | Операционная система | Windows |
| 6. | Совместные поездки | 60 мм × 45 мм |
| 7. | Минимальный шаг контактной площадки | 45 мкм |
| 8. | Точность склеивания | ±3 мкм при 3σ |
| 9. | Диаметр проволоки | 18 мкм ~ 50 мкм |
| 10. | Максимальная длина провода | 7 мм |
| 11. | Минимальная высота петли | 60 мкм |
| 12. | Точность высоты петли | ±25,4 мкм |
| 13. | Проволочные качели | ±25 мкм |
| 14. | Управление контуром | Полностью программируемый |
| 15. | Оптический путь | 2~4 / 1,6~3,6 непрерывный зум, программируемая автофокусировка |
| 16. | Стандартная скорость склеивания | TO56 UPH >1K @ 4-проводной (3 петли вращения) |
| 17. | Допуск на положение микросхемы | X: ±190 мкм, Y: ±140 мкм |
| 18. | Допуск по углу скола | Вращение ±45° |
| 19. | Ультразвуковая мощность | 0~2 Вт |
| 20. | Сила сцепления | 0~360 г |
| 21. | Входное напряжение | Переменное напряжение 220 В ± 10% (50 Гц) |
| 22. | Требования к сжатому воздуху | 0,35~1 МПа, воздушный фитинг Φ10 |
| 23. | Масса | Вес нетто: 700 кг |
| 24. | Номинальный расход воздуха | 150 л/мин при 0,5 МПа |
| 25. | Габариты (Ш×Г×В) | 1250 × 950 × 2100 мм |
| 26. | Режимы зацикливания | Q-петля / S-петля / BGA-Twist |
| 27. | Высота зажимной пластины | 5,2 мм |
| 28. | Свариваемые плоские уголки | 0° / 12° / 90° / 270° |
Условия эксплуатации
| No | Элемент | Требования |
| 1. | Температура окружающей среды (комнатная температура) | 15°C ~ 30°C |
| 2. | Относительная влажность окружающей среды | 30% ~ 60% (без конденсации) |
| 3. | Вибрация | Вибрация может повлиять на точность работы оборудования; держитесь подальше от источников вибрации. |
| 4. | Требования к электропитанию | 1. 220 В переменного тока ± 10% |
| 2. Мощность ≥ 2000 Вт | ||
| 3. Частота: 50 Гц ± 1 Гц | ||
| 5. | Заземление | Необходимо обеспечить надлежащее заземление. Соблюдайте местные правила и требования к заземлению. |
| 6. | Другие | — Убедитесь, что источник питания расположен рядом с оборудованием. |
| - После установки на объекте требуется точное нивелирование с помощью нивелира. | ||
| — Не используйте оборудование в местах с сильным шумом, вибрацией, высокой температурой или загрязнением маслом. | ||
| — Избегайте установки оборудования вблизи вентиляторов охлаждения, вентиляционных отверстий или источников загрязнения маслом. | ||
| 7. | Напряжение | 220 В ± 10% |
| 8. | Частота | 50/60 Гц |
| 9. | Заземление | Необходимо заземлить |
| 10. | Власть | ≥2000 Вт |
| 11. | Спецификация интерфейса | 10А, однофазный 3-проводной |
