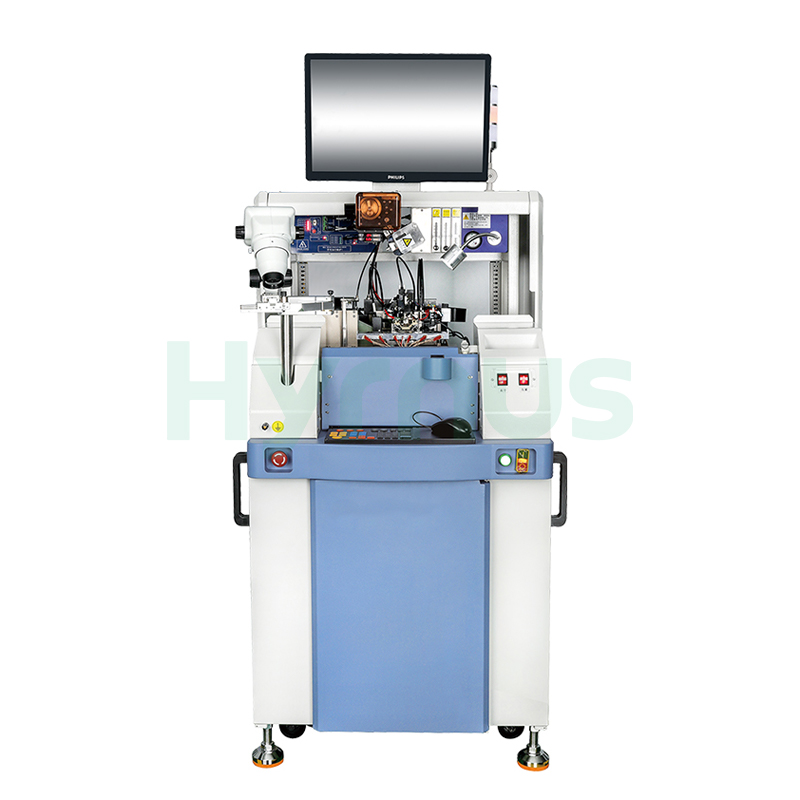

Установка для золочения проводов при упаковке интегральных схем (IC Packaging Gold Wire Bonder Flip Chip Wire Bonder)

Введение в продукт

HY-WB600 Средство для склеивания золотой проволокиПредназначен для процесса внутренней межсоединительной связи микросхем в производстве специальных электронных компонентов. Широко используется в дискретных устройствах, микроволновых приборах, лазерах, устройствах оптической связи и других прецизионных электронных компонентах.

Станок поддерживает изготовление зажимных приспособлений и оснастки по индивидуальному заказу в соответствии с требованиями заказчика, что делает его подходящим для специальной упаковки устройств с глубиной полости менее 6,5 мм. Он оснащен стабильной и мощной ультразвуковой системой и интегрированной платформой электрического управления, что обеспечивает надежное качество склеивания.

Стандартная конфигурация поддерживает золочение проволокой и формирование золотых контактных площадок. Для удовлетворения различных требований к упаковке и применению в системах с перевернутым кристаллом (flip-chip) также доступны опциональные процессы золочения проволокой из сплава, медной проволокой и серебряной проволокой.

Функции

Технические характеристики

Нет.	Параметр	Спецификация
1.	Рабочий профиль (настраиваемый)
2.	Работодатель Z Путешествия	23 мм
3.	Температура нагревателя	Комнатная температура ~ 300°C
4.	Диапазон XY держателя заготовки	72 мм × 70 мм
5.	Операционная система	Windows
6.	Совместные поездки	60 мм × 68 мм
7.	Минимальный шаг контактной площадки	45 мкм
8.	Точность склеивания	±2 мкм при 3σ
9.	Диаметр проволоки	18 мкм ~ 50 мкм
10.	Максимальная длина провода	7 мм
11.	Минимальная высота петли	60 мкм
12.	Точность высоты петли	±25,4 мкм
13.	Проволочные качели	±25 мкм
14.	Управление контуром	Полностью программируемый
15.	Оптический путь	2~4 / 1,6~3,6 непрерывный зум, программируемая автофокусировка
16.	Стандартная скорость склеивания	Время цикла 45 мс/провод
17.	Допуск на положение микросхемы	X: ±190 мкм, Y: ±140 мкм
18.	Стандартная скорость удара шпильки	28 единиц/сек
19.	Ультразвуковая мощность	0~2 Вт
20.	Допуск по углу скола	Вращение ±45°
21.	Входное напряжение	Переменное напряжение 220 В ± 10% (50 Гц)
22.	Сила сцепления	0~360 г
23.	Масса	Вес нетто: 600 кг
24.	Требования к сжатому воздуху	0,35~1 МПа, воздушный фитинг Φ10
25.	Габариты (Ш×Г×В)	1300 × 1000 × 1700 мм
26.	Номинальный расход воздуха	150 л/мин при 0,5 МПа
