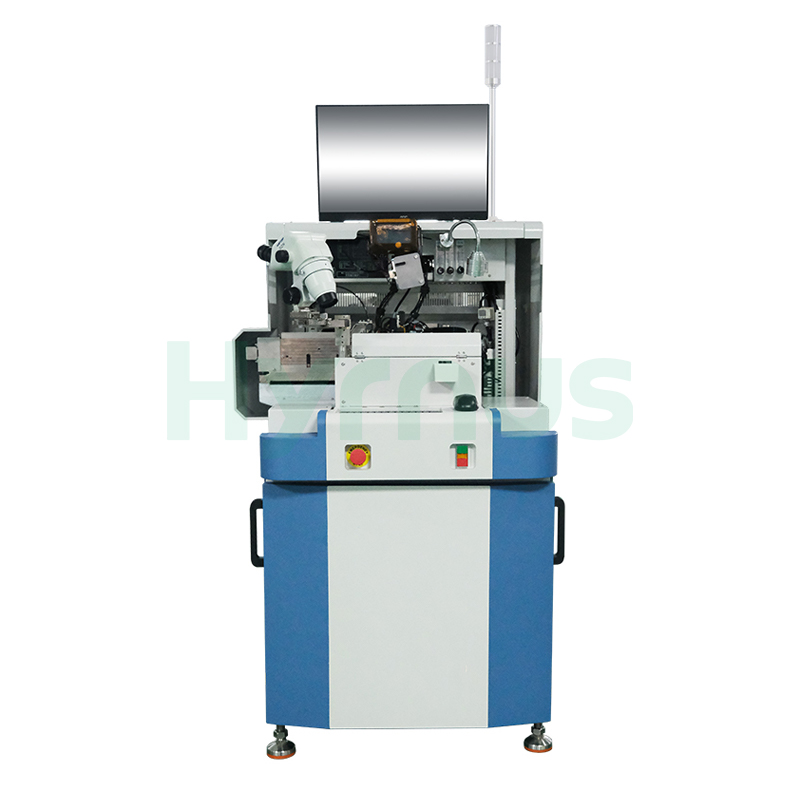

Полностью автоматическая машина для шарикового соединения проводов при сварке датчиков, лазеров и оптических устройств.

Введение в продукт

HY-WB700/HY-WB700PПолностью автоматический аппарат для склеивания шариковой проволокиЭто высокоточная стандартная планарная система проволочного монтажа, разработанная для передовых применений в области упаковки полупроводников. Она поддерживает гибкую настройку направляющих, зажимов и систем магазинов для удовлетворения разнообразных производственных требований заказчиков. Машина оснащена программируемым оптическим трактом с автофокусировкой и двухканальной оптической конфигурацией, что обеспечивает точное выравнивание и стабильное изображение во время операций монтажа. Двухчастотный преобразователь и высоконадежная система управления движением обеспечивают стабильную ультразвуковую производительность и высокое качество проволочного монтажа.

Система отличается высокопрочной конструкцией направляющих для стола XY и надежной конструкцией держателя заготовки, что значительно повышает механическую стабильность и точность работы в долгосрочной перспективе. Программируемая полностью автоматическая система обработки материалов повышает эффективность производства и снижает необходимость ручного вмешательства. Кроме того, функция PR Look Ahead обеспечивает более быстрое и плавное распознавание шаблонов и выполнение траектории. Многоканальная многоступенчатая электронная система гашения пламени (EFO) обеспечивает надежную заделку проводов, что делает HY-WB700/HY-WB700P подходящим для крупносерийного производства с высокой надежностью.

Функции

Технические характеристики

Нет.	Параметр	Спецификация
1.	Рабочий профиль (настраиваемый)
2.	Работодатель Z Путешествия	13 мм
3.	Температура нагревателя	Комнатная температура ~ 300°C
4.	Диапазон XY держателя заготовки	73 мм × 100 мм
5.	Операционная система	Windows
6.	Совместные поездки	60 мм × 90 мм
7.	Минимальный шаг контактной площадки	45 мкм
8.	Точность склеивания	±2 мкм при 3σ
9.	Диаметр проволоки	18 мкм ~ 50 мкм
10.	Максимальная длина провода	7 мм
11.	Минимальная высота петли	60 мкм
12.	Точность высоты петли	±25,4 мкм
13.	Проволочные качели	±25 мкм
14.	Управление контуром	Полностью программируемый
15.	Оптический тракт (опционально)	2~4 / 1,6~3,6 непрерывный зум, программируемая автофокусировка
16.	Стандартная скорость склеивания	Время цикла 45 мс/провод
17.	Расстояние автофокусировки (Z)	4 мм
18.	Допуск по углу скола	Вращение ±45°
19.	Допуск на положение микросхемы	X: ±190 мкм, Y: ±140 мкм
20.	Сила сцепления	0~360 г
21.	Ультразвуковая мощность	0~2 Вт
22.	Требования к сжатому воздуху	0,35~1 МПа, воздушный фитинг Φ10
23.	Входное напряжение	Переменное напряжение 220 В ± 10% (50 Гц)
24.	Номинальный расход воздуха	150 л/мин при 0,5 МПа
25.	Масса	Вес нетто: 650 кг
26.	Режимы зацикливания	Q-петля / S-петля / BGA-Twist
27.	Максимальные габариты (Ш×Г×В)	1300 × 1000 × 1700 мм
