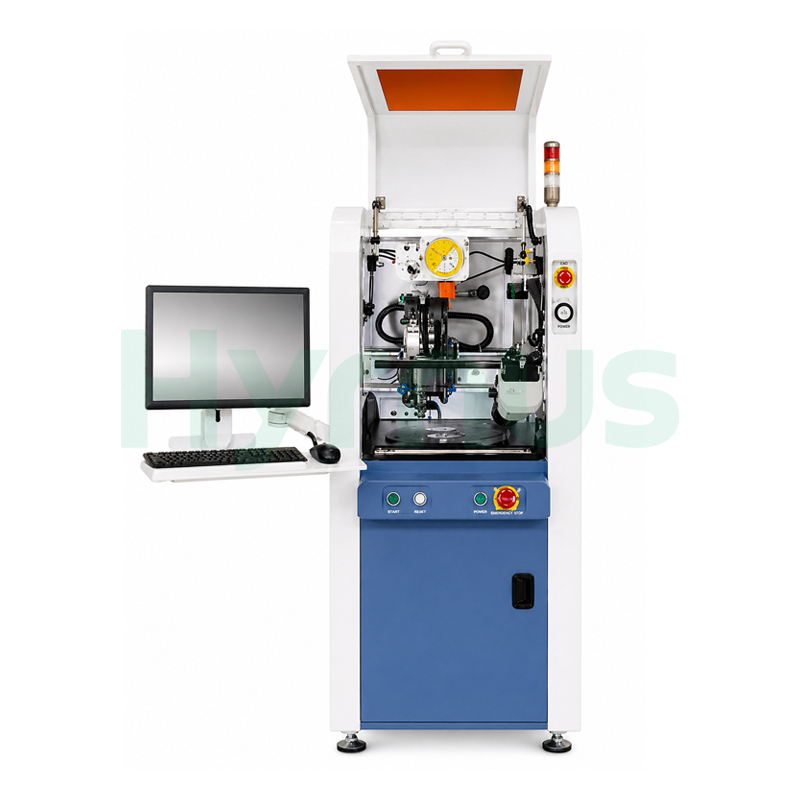

ChinaПолностью автоматический аппарат для сварки проводов большой мощности, предназначенный для соединения силовых модулей.
Введение в продукт
HY-HW300 Полностью автоматическийСварочный аппарат для проводов большой мощности Этот модуль специально разработан для процессов внутренней межсоединительной проводки микросхем при производстве специальных электронных компонентов и признан одним из ключевых элементов оборудования в производстве электронных компонентов. Он в основном используется в силовых модулях для таких применений, как электромобили и электровелосипеды; модули для генерации и преобразования энергии ветроэнергетики; модули для генерации, преобразования и хранения солнечной энергии; системы питания на основе литиевых батарей; системы железнодорожного транспорта; модули питания для медицинского и авиационного оборудования, а также автомобильные компоненты, преобразователи и другие смежные области применения.
Характеристики оборудования
| Нет. | Особенность |
| 1 | Автоматический мониторинг деформации сварного шва в режиме реального времени, обеспечивающий прямую обратную связь и контроль состояния сварки. |
| 2 | Мониторинг ультразвуковой энергии в реальном времени, обеспечивающий обратную связь по энергии сварки. |
| 3 | Поддерживает возможность управления контуром постоянной длины и постоянной высоты. |
| 4 | Поддерживает возможность проведения неразрушающих испытаний на растяжение. |
| 5 | Простая замена переднего и заднего режущих лезвий. |
| 6 | Поддерживает активный режим резки, обеспечивая стабильный и точный контроль глубины резания. |
| 7 | Поддерживает зажим для провода звуковой катушки. |
| 8 | Поддерживает автоматическую калибровку силы. |
| 9 | Вспомогательный инструмент для получения изображений высокого разрешения, используемых для обслуживания головки склеивания. |
Технические характеристики
| Нет. | Параметр | Спецификация |
| 1. | Точность склеивания | ±5 мкм при 3σ |
| 2. | Сила сцепления | 50~1500 г |
| 3. | Зона склеивания | X: 305 мм, Y: 457 мм, вращение ±220° |
| 4. | Длина капилляра | 2,5 дюйма, 2 дюйма |
| 5. | Диапазон перемещения Z | 50 мм, разрешение 0,1 мкм |
| 6. | Типы проводов | Алюминиевая проволока (100–500 мкм), медная проволока (100–300 мкм) |
| 7. | Ультразвуковой преобразователь | Частота: 60 кГц; Мощность: 0–60 Вт, ступенчатая, гибкая область применения. |
| 8. | Скорость склеивания | ≥ 1,2 проводов/с |
| 9. | Управление контуром | Полностью программируемый |
| 10. | Операционная система | Windows 10 |
| 11. | Диапазон глубины полости | Макс. 35 мм |
| 12. | Вес оборудования нетто | Примерно 1200 кг |
Условия эксплуатации
| No | Элемент | Требования |
| 1. | Габариты (Ш×Г×В) | ≤1000 × 1500 × 1700 мм (без учета пространства под монитором) |
| 2. | Вес оборудования | Примерно 1200 кг |
| 3. | Температура окружающей среды | Нормальная комнатная температура (20–26 °C); работа при высоких температурах повлияет на срок службы оборудования. |
| 4. | Требования к сжатому воздуху | 0,4–0,8 МПа, расход >150 л/мин (сухая обработка, пылеудаление, разделение масла и воды) |
| Остаточное содержание масла: 0,01 ppm; Фильтрация: частицы >0,01 мкм; Низкая температура точки росы: -20°C | ||
| 5. | Влажность окружающей среды | Относительная влажность ≤60% |
| 6. | Окружающая вибрация | Вибрация может повлиять на точность работы оборудования; держитесь подальше от источников вибрации. |
| 7. | Заземление | Необходимо обеспечить надлежащее заземление. Соблюдайте местные правила и требования к заземлению. |
| 8. | Другие | — Убедитесь, что источник питания расположен рядом с оборудованием. |
| - После установки на объекте требуется точное нивелирование с помощью нивелира. | ||
| — Не используйте оборудование в местах с сильным шумом, вибрацией, высокой температурой или загрязнением маслом. | ||
| — Избегайте установки оборудования вблизи вентиляторов охлаждения, вентиляционных отверстий или источников загрязнения маслом. | ||
| 9. | Напряжение | Переменное напряжение 220 В ± 10% |
| 10. | Частота | 50/60 Гц |
| 11. | Заземление | Необходимо заземлить |
| 12. | Власть | ≥ 1000 Вт |
| 13. | Спецификация интерфейса | 10А, однофазный 3-проводной |
