Многофункциональное оборудование для сварки медной проволоки, машина для шаровой сварки.

HY-WB450M / HY-WB450PM Оборудование для соединения медных проводов Предназначен для внутренней межсоединительной связи между микросхемами и выводами в гибридных схемах, модулях COB, MCM, MEMS, радиочастотных, оптоэлектронных, микроволновых и автомобильных электронных устройствах. Поддерживает изделия размером менее 200 мм и обеспечивает стабильный ультразвуковой выход для надежного и стабильного соединения.

Бренд :
HYRNUS
Номер изделия. :
HY-WB450M / HY-WB450PM
Минимальный объем заказа (MOQ) :
1 Set
Гарантия :
One-Year Warranty and Lifetime Maintenance
Оплата :
T/T
Время выполнения :
7-35 Days
Происхождение продукта :
China

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

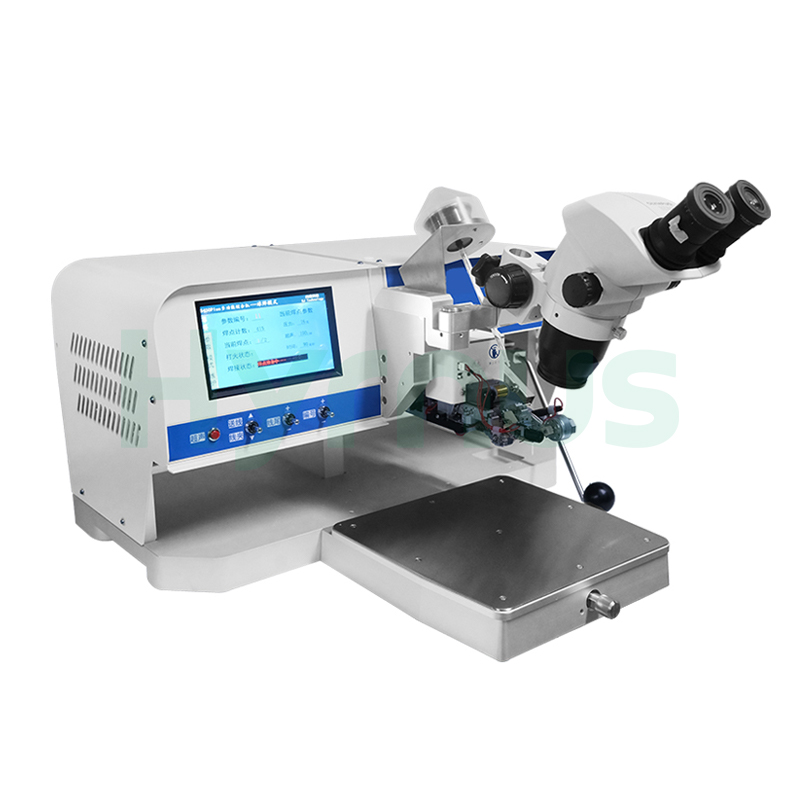

Ручной станок для сварки проволоки методом шарового клина.

Введение в продукт

HY-WB450M / HY-WB450PMОборудование для соединения медных проводовПредназначен для внутренней межсоединительной связи между микросхемами и выводами в специальных корпусах электронных компонентов. Подходит для гибридных схем, COB-модулей, MCM-модулей, MEMS-устройств, радиочастотных и микроволновых модулей, оптоэлектронных устройств, военной электроники и автомобильных электронных модулей.

Станок способен обрабатывать детали размерами менее 200 мм. За счет замены капилляров различной длины он может обрабатывать полости глубиной от 12 до 15 мм. Он также поддерживает установку контактных площадок без хвостовой части и отличается стабильным ультразвуковым излучением и встроенной системой электрического управления, что обеспечивает надежную работу и стабильное качество склеивания.

Приложения

Гибридные схемы
модули COB
MCMs
MEMS-устройства
Радиочастотные устройства/модули
Оптоэлектронные устройства
Микроволновые устройства
Военные устройства
Высокотехнологичные оптоэлектронные устройства
Автомобильные электронные модули
Другие электронные компоненты

Функции

Нет.	Особенность
1	Система регулирования давления с обратной связью
2	Уникальная технология размещения шара с нулевым хвостовым оперением
3	Предназначен для корпусов с глубокими полостями и больших модулей.
4	Полностью электрический привод – сжатый воздух не требуется
5	Технология фазовой синхронизации DSP для стабильного ультразвукового сигналаПроизводительность

Основные технические характеристики

NO	Раздел	Параметр	Спецификация	Другие параметры
1.	Глава Бонда	Z Travel	18 мм	Размер катушки	1/2 дюйма
2.		Диапазон XY	X: 15 мм, Y: 15 мм
3.	Подъемный стол	Z Travel	0~18 мм	Температура нагревателя	Комнатная температура ~ 200°C
4.		Диапазон XY	250 мм × 270 мм	Меню операций	7-дюймовый сенсорный TFT-экран, меню на китайском языке.
5.	Ультразвуковая мощность	Цифровое управление, деление на 1000x		Источник питания	220 В ± 10% при 50/60 Гц, ≤500 Вт
6.	Сила сцепления	1–250 г		Габариты (Ш×Г×В)	≤620 × 640 × 450 мм
7.	Типы проводов	HY-WB450M: золотая проволока 15–75 мкм, платиновая проволока 18–25 мкм, серебряная проволока 18–50 мкм. HY-WB450PM : Золотая проволока 15–75 мкм, платиновая проволока 18–25 мкм, серебряная проволока 18–50 мкм，Медная проволока 18–50 мкм		Масса	Брутто: около 70 кг; Нетто: около 45 кг
8.	Стандартная конфигурация	Основной блок, катушка 1/2 дюйма, светодиодная подсветка, стереомикроскоп, держатель заготовки.

Условия эксплуатации

No	Элемент	Требования
1.	Параметр	Спецификация
2.	Температура окружающей среды (комнатная температура)	15°C ~ 30°C
3.	Относительная влажность окружающей среды	30% ~ 60% (без конденсации)
4.	Вибрация	Вибрация может повлиять на точность работы оборудования; держитесь подальше от источников вибрации.
5.	Требования к электропитанию	1. 220 В ± 10% 2. Мощность ≤ 500 Вт 3. Частота: 50/60 Гц
6.	Заземление	Необходимо обеспечить надлежащее заземление. Соблюдайте местные правила и требования к заземлению.
7.	Напряжение	220 В ± 10%
8.	Частота	50/60 Гц
9.	Заземление	Необходимо заземлить
10.	Власть	≤ 500 Вт
11.	Спецификация интерфейса	5А, однофазный 3-проводной

Подробная информация о товаре

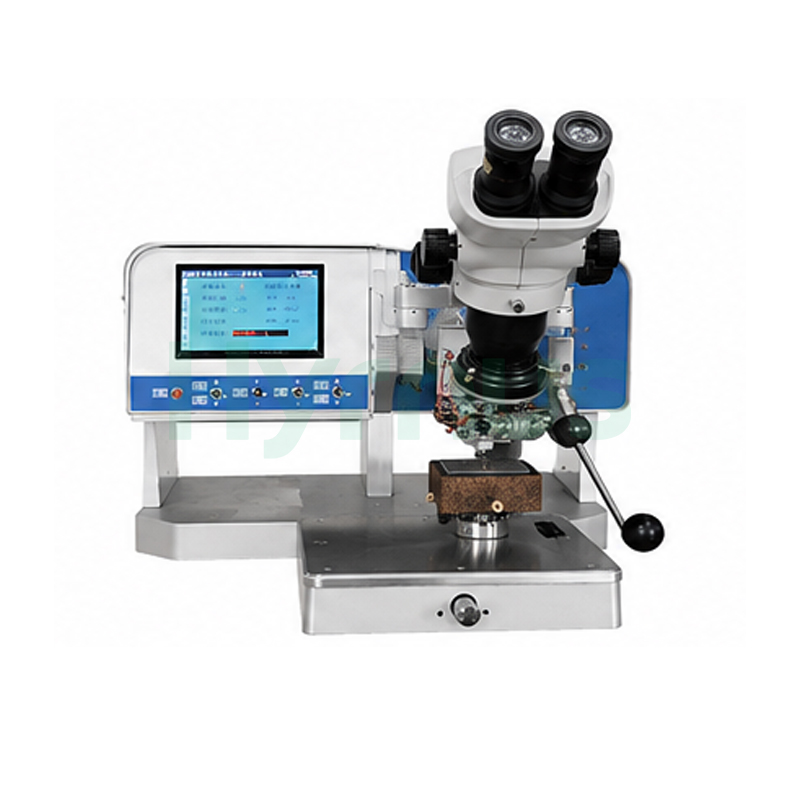

cob wire bonding machine

Часто задаваемые вопросы

Можно ли использовать этот станок для массового производства?

Данная модель в основном подходит для ручного управления, подготовки образцов, проверки технологических процессов и мелкосерийного производства. Для крупносерийного производства обычно рекомендуется полуавтоматический или полностью автоматический сварочный аппарат для проволоки.

Какие материалы можно склеивать?

Его можно использовать для соединения контактных площадок микросхем, выводных рамок, керамических подложек, подложек печатных плат, подложек гибридных схем и других подходящих поверхностей для склеивания. Результат склеивания зависит от материала контактной площадки, чистоты поверхности, материала проводника, температуры, силы воздействия, мощности ультразвука и времени склеивания.

В каких отраслях промышленности обычно используется этот ручной сварочный аппарат для проволоки?

Он широко используется в полупроводниковой упаковке, микроэлектронике, оптоэлектронике, производстве датчиков, радиочастотных модулей, гибридных схем, силовых устройств и научно-исследовательских учреждениях.

Предоставляется ли обучение операторов?

Да. Мы можем предоставить инструкции по эксплуатации, рекомендации по параметрам процесса и техническую поддержку, чтобы помочь клиентам более эффективно настроить процесс склеивания.
