Высокоточный ультразвуковой аппарат для проволочной сварки оптических устройств

Введение в продукт

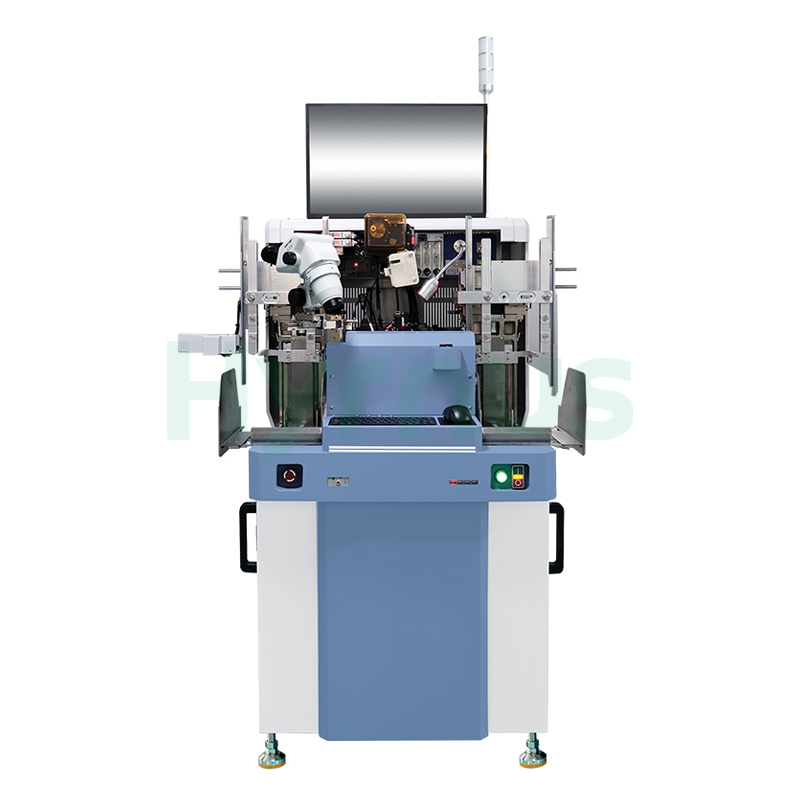

HY-WB500Высокоточный ультразвуковой сварочный аппарат для проволокиЭто стандартная планарная система проволочного монтажа для упаковки полупроводниковых и электронных компонентов. Она поддерживает изготовление направляющих, зажимов и магазинов по индивидуальному заказу в соответствии с различными продуктами заказчика, обеспечивая гибкую адаптацию к различным производственным требованиям.

Станок оснащен программируемой оптической системой автофокусировки, двухчастотным преобразователем, полностью автоматической системой подачи материала и высокопрочной конструкцией держателя заготовки. Надежная система управления движением и жесткая конструкция направляющих стола XY обеспечивают точное позиционирование и стабильное качество склеивания. Благодаря функциям PR Look Ahead и многоканальной многоступенчатой ​​EFO система повышает эффективность склеивания и стабильность процесса.

Функции

Технические характеристики

Нет.	Параметр	Спецификация
1.	Рабочий профиль (настраиваемый)
2.	Работодатель Z Путешествия	13 мм
3.	Температура нагревателя	Комнатная температура ~ 300°C
4.	Диапазон XY держателя заготовки	73 мм × 72,5 мм
5.	Операционная система	Windows
6.	Совместные поездки	60 мм × 70 мм
7.	Минимальный шаг контактной площадки	45 мкм
8.	Точность склеивания	±3 мкм при 3σ
9.	Диаметр проволоки	18 мкм ~ 50 мкм
10.	Максимальная длина провода	7 мм
11.	Минимальная высота петли	60 мкм
12.	Точность высоты петли	±25,4 мкм
13.	Проволочные качели	±25 мкм
14.	Управление контуром	Полностью программируемый
15.	Оптический путь	2~4 / 1,6~3,6 непрерывный зум, программируемая автофокусировка
16.	Стандартная скорость склеивания	Время цикла 45 мс/провод
17.	Расстояние автофокусировки (Z)	4 мм
18.	Допуск по углу скола	Вращение ±45°
19.	Допуск на положение микросхемы	X: ±190 мкм, Y: ±140 мкм
20.	Сила сцепления	0~360 г
21.	Ультразвуковая мощность	0~2 Вт
22.	Требования к сжатому воздуху	0,35~1 МПа, воздушный фитинг Φ10
23.	Входное напряжение	Переменное напряжение 220 В ± 10% (50 Гц)
24.	Номинальный расход воздуха	150 л/мин при 0,5 МПа
25.	Масса	Вес нетто: 650 кг
26.	Режимы зацикливания	Q-петля / S-петля / BGA-Twist
27.	Габариты (Ш×Г×В)	1300 × 1000 × 1700 мм



Условия эксплуатации

No	Элемент	Требования
1.	Температура окружающей среды (комнатная температура)	15°C ~ 30°C
2.	Относительная влажность окружающей среды	30% ~ 60% (без конденсации)
3.	Вибрация	Вибрация может повлиять на точность работы оборудования; держитесь подальше от источников вибрации.
4.	Требования к электропитанию	1. 220 В переменного тока ± 10%
		2. Мощность ≥ 2000 Вт
		3. Частота: 50 Гц ± 1 Гц
5.	Заземление	Необходимо обеспечить надлежащее заземление. Соблюдайте местные правила и требования к заземлению.
6.	Другие	— Убедитесь, что источник питания расположен рядом с оборудованием.
		- После установки на объекте требуется точное нивелирование с помощью нивелира.
		— Не используйте оборудование в местах с сильным шумом, вибрацией, высокой температурой или загрязнением маслом.
		— Избегайте установки оборудования вблизи вентиляторов охлаждения, вентиляционных отверстий или источников загрязнения маслом.
7.	Напряжение	220 В ± 10%
8.	Частота	50/60 Гц
9.	Заземление	Необходимо заземлить
10.	Власть	≥2000 Вт
11.	Спецификация интерфейса	10А, однофазный 3-проводной
