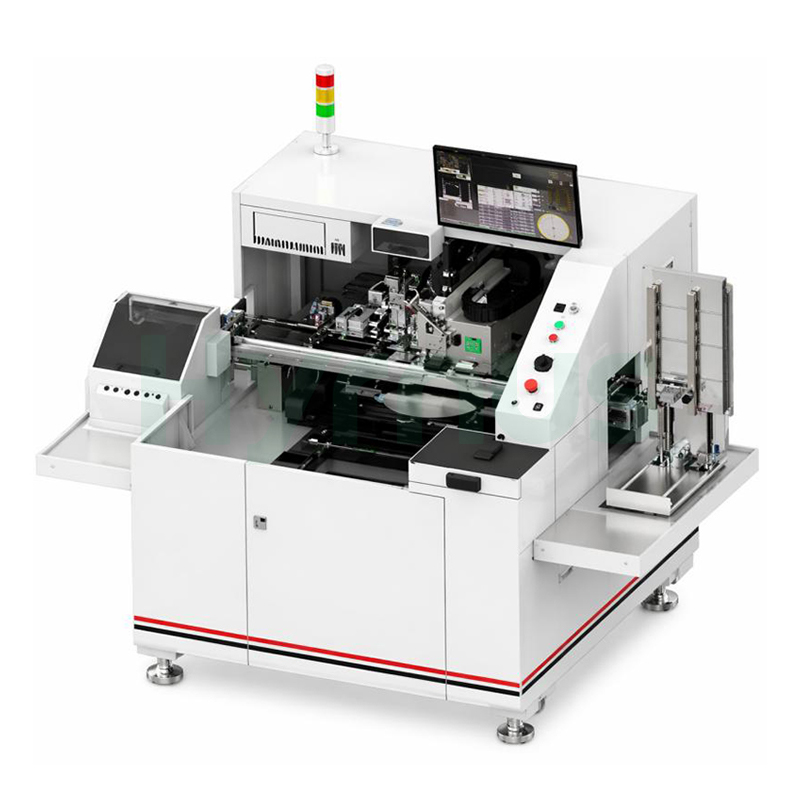

Высокопроизводительный аппарат для мягкой пайки кристаллов в однорядных выводах для корпусов TO

HY-SD8012 Dто есть, оборудование для бондеринга, оснащенноеВсе системы перемещения используют конструкцию с прямым приводом, обеспечивая точность и скорость при сохранении высокого качества управления. Серия включает три модели: HY-SD8012 (3–5 тыс. шт. в час, ширина дорожки 70 мм, точность ±70 мкм, подходит для однорядных выводных рамок, таких как TO263/TO220/TO247/TO3P), HY-SD8012PLUS (5–7 тыс. шт. в час, поддерживает двойную пайку для многорядных рамок, таких как TO252-4/TOLL-4/PDFN/SOP-8) и HY-SD8012PLUS+ (6–9 тыс. шт. в час, ширина дорожки 105 мм с высокопроизводительной паяльной головкой для TO252-6/8/TOLL/PDFN-12/IPM). Все модели работают с кристаллами размером от 0,5 × 0,5 мм до 14 × 14 мм, обеспечивая степень пустотности мягкого припоя от 2% (в одном зазоре) до 5% (на всей площади кристалла), 100% покрытие припоем и наклон кристалла ≤2 мил. Ключевые особенности включают точный контроль температуры, собственную разработку прецизионной паяльной головки, прямой привод выталкивателя для работы со сверхтонкими кристаллами, скрытую систему нагрева дорожек с TMCS, контроль сверхнизкого содержания кислорода, поддержку функции карты и возможность подключения нескольких машин. Габариты машины составляют 1900 × 1200 × 1700 мм, вес — приблизительно 1600 кг.

Оборудование Особенность

Высокая производительность в час благодаря системе прямого привода.

Система точного контроля температуры

Разработанная собственными силами прецизионная склеивающая головка

Выталкиватель с прямым приводом, обработка сверхтонких чипов.

Отслеживайте скрытую систему отопления с помощью TMCS.

Контроль сверхнизкого содержания кислорода

Дополнительный метод комбинированной нагрузки

Решение для подключения нескольких машин одной модели.

Отличное покрытие припоем

Поддерживается функция карты

Многочисленные конфигурации кольцевых пластин

Поддерживается метод блокировки записи с помощью точки.

Технические характеристики

Параметр	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
Производительность	3–5 тыс.* (точечная пайка, сварка под давлением + однорядная выводная рамка)	5–7 тыс. шт.* (двойная пайка + выводная рамка матрицы PDFN-10R)	6–9 тыс. шт.* (двойная пайка + выводная рамка матрицы PDFN-10R)
Толщина припоя	1–3 млн	1–3 млн	1–3 млн
Наклон кубика	≤2 мил (размер чипа ≤150×150 мил)	≤2 мил (размер чипа ≤150×150 мил)	≤2 мил (размер чипа ≤150×150 мил)
Пустота от мягкого припоя	2% (одно пространство) и 5% (общая площадь чипа)	2% (одно пространство) и 5% (общая площадь чипа)	2% (одно пространство) и 5% (общая площадь чипа)
Мягкое покрытие припоем	100%	100%	100%
Точность позиционирования по осям XY	±2,7 мил (70 мкм), ±2°	±1,9 мил (50 мкм), ±2°	±1,9 мил (50 мкм), ±2°
Ширина колеи	70 мм	70 мм	105 мм
Конфигурация головки соединения	Стандартная головка склейки	Стандартная головка склейки	Высокопроизводительная головка для склеивания
Возможности погрузочно-разгрузочных работ
Размер матрицы	0,5×0,5 – 14×14 мм	0,5×0,5 – 14×14 мм	0,5×0,5 – 14×14 мм
Размер субстрата
Длина	110–300 мм	110–300 мм	110–300 мм
Ширина	12–70 мм	12–70 мм	12–105 мм
Толщина	0,1–1 мм	0,1–1 мм	0,1–1 мм
Размер журнала
Длина	115–310 мм	115–310 мм	115–310 мм
Ширина	16–120 мм	16–120 мм	16–120 мм
Высота	68–160 мм	68–160 мм	68–160 мм
Габариты и вес машины
Ш × Г × В	1900 × 1200 × 1700 мм	1900 × 1200 × 1700 мм	1900 × 1200 × 1700 мм
Масса	Примерно 1600 кг	Примерно 1600 кг	Примерно 1600 кг

Приложение

Модель	Основное приложение	Функции	Максимальная ширина колеи
HY-SD8012	Корпус с однорядными выводами (например, TO263, TO220, TO247, TO3P и т. д.)	Поддерживает функции дозирования/записи/прижима припоя.	70 мм
HY-SD8012PLUS	Корпус с многорядными выводами (например, TO252-4, TOLL-4, PDFN, SOP-8 и т. д.)	Поддерживает функцию двойной пайки.	70 мм
HY-SD8012PLUS+	Корпусирование с многорядными выводами (например, TO252-6/8, TOLL, PDFN-12, IPM и т. д.)	Поддерживает функцию двойной пайки; оснащен высокопроизводительной паяльной головкой.	105 мм

Условия эксплуатации

Температура:Ниже 28°C

Влажность:30% – 70%

Чистая комната:Класс 10 000 или выше

Напряжение:Для всего оборудования, кроме вакуумной печи для оплавления припоя (380 В), требуется напряжение 220 В.
