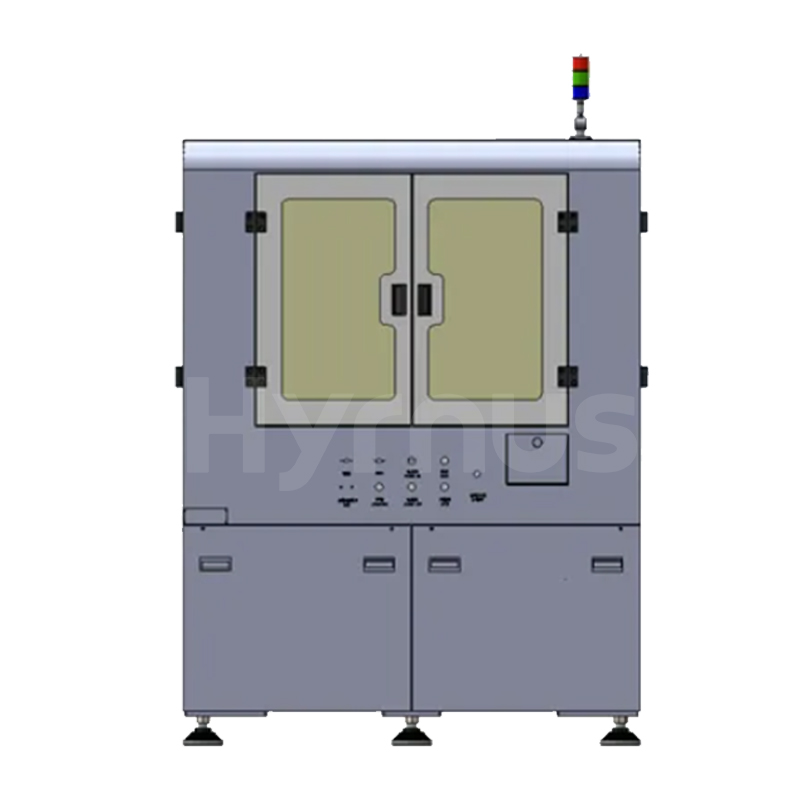

Высокоточная эвтектическая сварка для оптической связи

Высокоточная автоматическая система коррекции угла стружки

Функция автоматической погрузки/разгрузки (опционально)

Эвтектическая система отопления (±10°C)

Функция автоматической регулировки по осям XY эвтектической ступени

Двухпозиционная эвтектическая нагревательная ступень для повышения эффективности оборудования.

Обнаружение отсутствующих кристаллов

Обнаружение засорения форсунки

Микроскоп для наблюдения и осмотра / тубус с линзой

Функция подачи с поворотом на 90°

Линейная конструкция с двумя монтажными головками для высокой точности припайки кристаллов.

Предэвтектический контроль: проверка материала TO6 на наличие примесей или серьезных дефектов.

Контроль после склеивания: проверка расположения и угла кристалла.

Поддерживает кольца из вафель диаметром 6 дюймов и меньше (другие размеры могут быть изготовлены на заказ).

Функция защиты от столкновений при отключении питания (новая технология, ИБП не требуется)

Доступны различные конфигурации для удовлетворения разнообразных потребностей рынка; возможность индивидуальной настройки в соответствии с требованиями.

Технические характеристики



No	Категория	Параметр	Спецификация
1. Общая информация		Операционная система	Windows 7
		Поддерживаемые языки	Китайский / Английский
		УФГ	1000 шт./час (зависит от времени эвтектического процесса и технологического процесса производства продукции заказчика)
2. Точность		Точность соединения кристаллов по осям X/Y	±10 мкм (без учета погрешностей фотошаблонов и исходного материала)
		Точность угла	±1°
		Тип головки крепления	Высокоточная линейная головка для склеивания кристаллов
3. Автоматизация		Автоматическая погрузка/разгрузка	Да
4. Система машинного зрения		Разрешение камеры	1280 × 1024 пикселей
		Функции контроля	Высокоинтеллектуальная система машинного зрения, поддерживающая автоматическую проверку формы, положения и контроль после склеивания.
5. Совместимость		Системная совместимость	Поддерживает несколько форматов карт.
		Настройка	Высокая степень открытости, возможность индивидуальной настройки в соответствии с различными требованиями заказчика.
6. Типы материалов		TO56, TO38, TO9 и т. д. (требуется переналадка)
7. Габариты и вес		Размер кольца из вафли	6 дюймов (другие размеры могут быть изготовлены на заказ)
		Размер матрицы	6 мил × 6 мил ~ 100 мил × 100 мил
		Габариты оборудования (Д×Ш×В)	1600 × 1245 × 1850 мм
		Вес оборудования	1600 кг (конечный вес зависит от фактического веса изделия)
8. Коммунальные услуги		Сжатый воздух	5–6 кгс/см²
