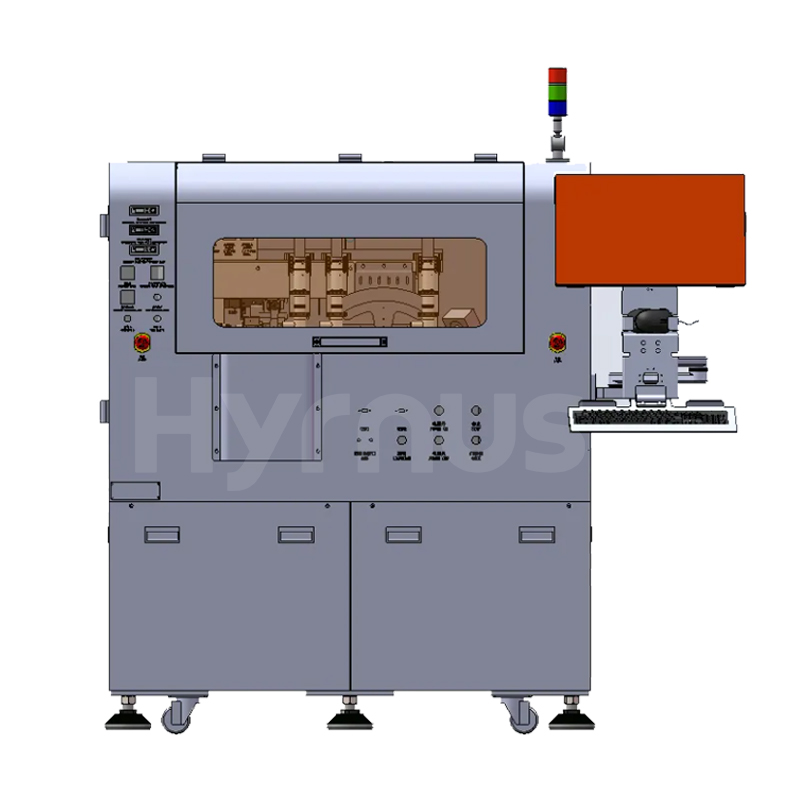

Эвтектический связующий материал для автомобильных светодиодов и оптоэлектронных полупроводников.

Высокоточная автоматическая система коррекции угла стружки

Автоматическая смена печатной платы (подложки).

Автоматическая смена пластинчатого кольца (дополнительная функция)

Функция нагрева сопла: поддержание постоянной температуры до 330°C.

Функция поддержания постоянной температуры держателя заготовки/подложки: поддержание постоянной температуры до 285°C.

Функции предварительного и последующего нагрева

Функция системы защиты от всплывания изображения

Функция обнаружения отсутствующих кристаллов

Обнаружение засорения форсунки

Линейная сварочная головка для высокой точности эвтектической сварки.

Предэвтектический контроль: проверка печатной платы на наличие загрязнений или серьезных дефектов.

Контроль качества после склеивания: проверка расположения и угла сколов.

Поддерживает кольца из вафель диаметром 6 дюймов и меньше (другие размеры могут быть изготовлены на заказ).

Функция защиты от столкновений при отключении питания (новая технология, ИБП не требуется)

Доступны различные конфигурации для удовлетворения разнообразных потребностей рынка; возможность индивидуальной настройки в соответствии с требованиями.

Технические характеристики

No	Категория	Параметр	Спецификация
1. Общая информация		Операционная система	Windows 7
		Поддерживаемые языки	Китайский / Английский
		УФГ	5000 шт./час (зависит от времени эвтектического процесса и технологического процесса производства продукции заказчика)
2. Точность		Точность соединения кристаллов по осям X/Y	±10 мкм (без учета погрешностей фотошаблона и исходного материала)
		Точность позиционирования	±7 мкм (фотомаска)
		Точность угла	±1°
		Тип головки крепления	Высокоточная линейная головка для склеивания кристаллов
3. Регулировка температуры		Температура на этапе склеивания кристаллов	285°C (±5°C)
		Температура головки блока цилиндров	330°C (±5°C)
4. Автоматизация (опционально)		Автоматическая замена печатной платы	Да
		Автоматическая замена кольца для вафель	Необязательный
5. Система машинного зрения		Разрешение камеры	1280 × 1024 пикселей
		Функции контроля	Высокоинтеллектуальная система машинного зрения, поддерживающая автоматическую проверку формы, положения и контроль после склеивания.
6. Совместимость		Системная совместимость	Поддерживает несколько форматов карт.
		Настройка	Высокая степень открытости, возможность индивидуальной настройки в соответствии с различными требованиями заказчика.
7. Размеры и материалы		Размеры печатной платы (Ш×Д, макс.)	110 мм × 130 мм
		Размер кольца из вафли	6 дюймов (другие размеры могут быть изготовлены на заказ)
		Размер матрицы	6 мил × 6 мил ~ 100 мил × 100 мил
		Габариты оборудования (Д×Ш×В)	1500 × 1350 × 1600 мм
		Вес оборудования	1050 кг (окончательный вес зависит от фактического веса изделия)
8. Коммунальные услуги		Сжатый воздух	5–6 кгс/см²
