Устройство для монтажа кристаллов для сверхточной оптоэлектронной и полупроводниковой упаковки.

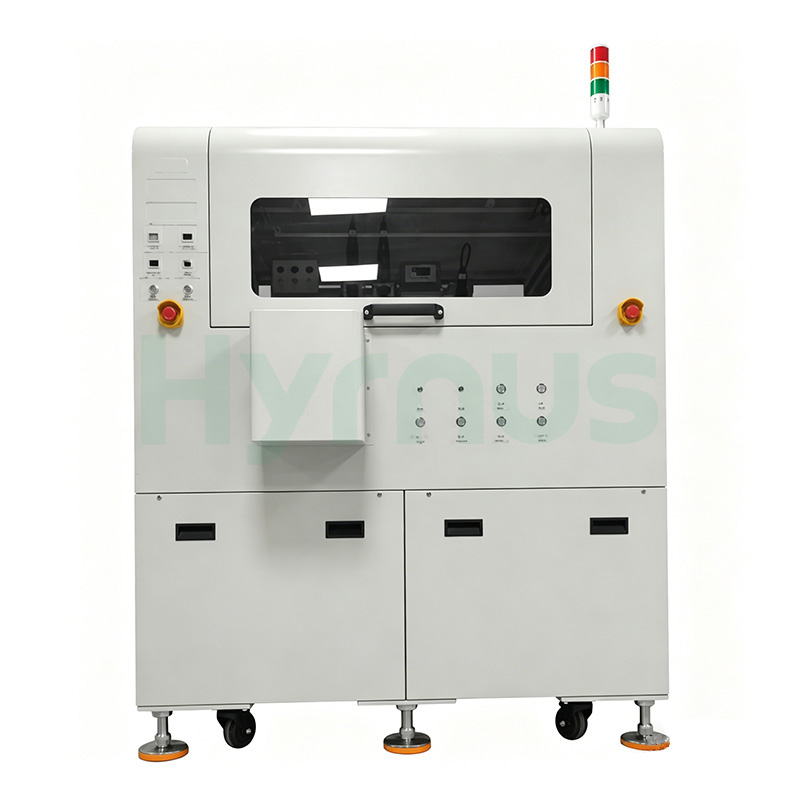

Оборудование для крепления кристаллов HY-DB504 Благодаря исключительной точности позиционирования, являющейся его ключевым преимуществом, оборудование широко используется в устройствах серии TO, фотодиодах, лазерах, оптопарах, мини-светодиодах и потребительских оптоэлектронных устройствах, что делает его особенно подходящим для разработки передовых продуктов и крупносерийного производства, требующих высочайшей точности позиционирования.

Устройства серии TO, фотодиоды, лазеры, оптопары, мини-светодиоды, оптоэлектронные устройства для бытовой электроники и т. д.

Характеристики продукта

Высокоточная автоматическая система коррекции угла стружки

Автоматическая смена печатной платы (доступна конфигурация с одним или двумя магазинами)

Функция дозирования при постоянной температуре

Обнаружение отсутствующих кристаллов

Обнаружение засорения форсунки

Двойная линейная соединительная головка для высокой точности приварки кристаллов

Предварительная проверка перед отпуском

Технические характеристики

No	Категория	Параметр	Спецификация
1. Общая информация		Операционная система	Windows 7
		Поддерживаемые языки	Китайский / Английский
		УФГ	1 К/ч (макс.) (варьируется в зависимости от материала и требований к качеству)
2. Точность		Точность соединения кристаллов по осям X/Y	±3 мкм (без учета погрешностей фотошаблона и исходного материала)
		Точность угла	±0,5°
3. Автоматизация		Автоматическая замена печатной платы	Да
		Автоматическая замена кольца для вафель	Необязательный
4. Система машинного зрения		Разрешение камеры	1280 × 1024 пикселей
		Функции контроля	Высокоинтеллектуальная система машинного зрения поддерживает автоматическую проверку объема, формы и положения клея, а также контроль после склеивания.
5. Совместимость		Системная совместимость	Поддерживает несколько форматов карт.
		Настройка	Высокая степень открытости, возможность индивидуальной настройки в соответствии с различными требованиями заказчика.
6. Габариты и вес		Размеры печатной платы (Ш×Д, макс.)	90 мм × 280 мм
		Размер матрицы	6 мил × 6 мил ~ 100 мил × 100 мил
		Размер кольца из вафли	6 дюймов (другие размеры могут быть изготовлены на заказ)
		Габариты оборудования (Д×Ш×В)	1600 × 1000 × 1630 мм
		Вес оборудования	1050 кг (окончательный вес зависит от фактического веса изделия)
7. Коммунальные услуги		Сжатый воздух	5–6 кгс/см²
