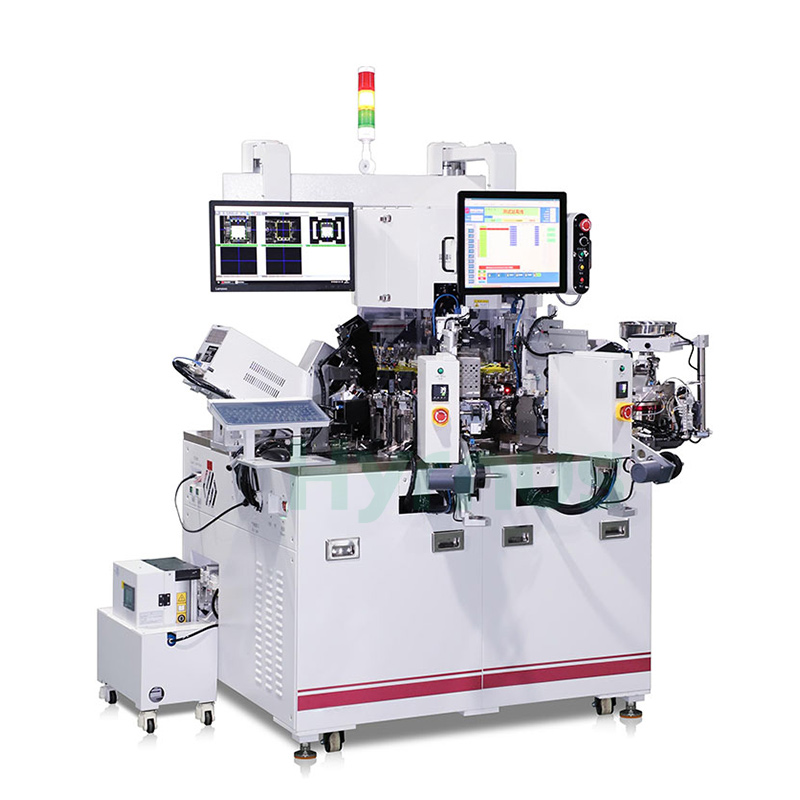

Вертикальный испытательный манипулятор, высокотемпературная испытательная вертикальная сортировочная машина

HY-TS936H Оператор по тестированию башни Предназначен для тестирования и сортировки дискретных устройств и интегральных схем при комнатной и высокой температурах.

Бренд :
HYRNUS
Номер изделия. :
HY-TS936H
Минимальный объем заказа (MOQ) :
1 Set
Гарантия :
One-Year Warranty and Lifetime Maintenance
Оплата :
T/T
Время выполнения :
7-35 Days
Происхождение продукта :
China

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Скачать

Вертикальный испытательный манипулятор, высокотемпературная испытательная поворотная сортировочная машина.

Обзор продукта

HY-TS936H Оператор по тестированию башни Предназначен для дискретных устройств и интегральных схем, требующих высокотемпературного тестирования. На основе оригинальной возможности тестирования при комнатной температуре добавлена функция высокотемпературного тестирования для обеспечения стабильной работы. Подходит как для тестирования при комнатной, так и при высоких температурах, а также для сортировки корпусов, включая PDFN / DFN / MSOP / SOT / SOP / SOD / TO / SMA / SMB / SMC и др.

ПродуктПреимущество

Нет.	Описание преимущества
1	Конфигурация испытаний: 1–4 высокотемпературных испытательных площадки (опционально) + испытательные площадки при комнатной температуре; температура нагрева ≤ 180 °C (высокотемпературные испытательные площадки имеют теплоизоляционную конструкцию).
2	Точность регулирования температуры: температура нагрева ≤ 180 °C; точность регулирования температуры ±3 °C. На примере PDFN 5×6 можно одновременно нагревать до 96 устройств.
3	Высокотемпературная вспомогательная револьверная головка: Высокотемпературные испытания проводятся непосредственно на высокотемпературной вспомогательной револьверной головке, что обеспечивает точность измерения температуры; как подающая, так и отводящая части оснащены механизмами защиты от ожогов.
4	Система охлаждения: Охлаждение осуществляется с помощью вихревой трубки, что позволяет быстро снизить температуру со 125 °C до 28 °C в течение 30 секунд.
5	Автоматическая подача (вибрационная чаша): подача с помощью вибрационной чаши с высокой и стабильной скоростью.
6	Главная поворотная платформа: Главная поворотная платформа оснащена 36 захватными головками, приводимыми в движение независимыми двигателями, которые, благодаря захвату, могут точно доставлять изделие в центр каждой станции.
7	Ориентационный выравниватель: Точное позиционирование и коммутация изделия, допуск на позиционирование ≤ 0,005 мм, точность направления до 0,1 градуса.
8	Механизм маркировочной станции: Маркировочная станция объединяет лазерную маркировку, систему пылеудаления и систему визуального контроля маркировки, что значительно повышает скорость маркировки.
9	Модуль «Ленточная упаковка»: помимо стандартной автоматической ленточной упаковки, поддерживается также автоматическое пополнение материала.

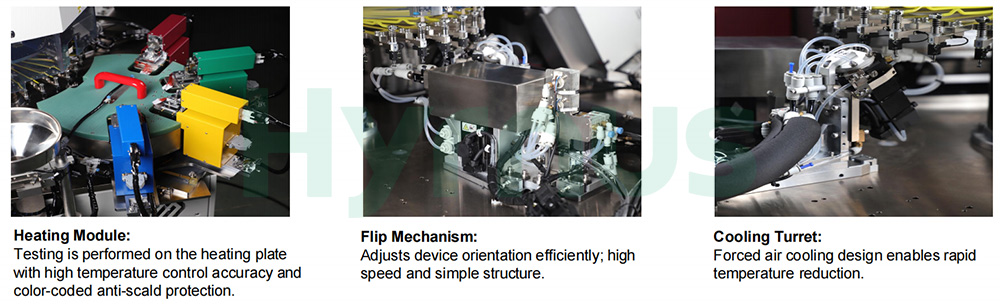

Hyrnus turret sorter

Технические параметры

Нет.	Параметр	Спецификация
1	Подходящие компоненты	PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA/B/C и т. д.
2	УФ	Максимум 10 000 (время тестирования менее 200 мс)
3	Станция высокотемпературных испытаний	Доступно от 1 до 4 станций, высокая температура (опционально).
4	Метод испытаний при высоких температурах	Проверка на предварительно нагревательной пластине.
5	Температура испытаний при высокой температуре	30~180℃ ±3℃
6	Категоризация	4+4+1
7	Загрузка	Чаша внутри / Трубка внутри
8	Разгрузка	Лента снята / Трубка снята
9	режим нажатия вниз	Сервомотор + кулачок / Импортный линейный двигатель / Отечественный линейный двигатель
10	точность управления силой	Регулировка усилия может достигать ±10% (≥10 Н) / ±5% (2-10 Н), поддерживается адаптивная калибровка.
11	Стабильность	MTBA>60мин, MTTA<3 мин, MTBF>168 ч
12	Атмосферное давление	0,4-0,7 МПа, вакуум: >65 кПа
13	источник питания	AC220V / 380V 50/60Hz
14	Параметры маркировки	Лазерный маркировочный аппарат мощностью 10 Вт / импульсный маркировочный аппарат мощностью 20 Вт (опционально); Диапазон маркировки: 110 мм / 70 мм; Скорость нанесения рисунка проволокой: 7000 мм/с; Минимальный размер символа: 0,5 / 0,3; Выходная мощность: 0-10 Вт / 20 Вт
15	Параметр изображения	Камера и разрешение: 1,6-мегапиксельная ПЗС-камера, разрешение H1440×V1080 пикселей; Точность: ≤0,015 мм/пиксель; время цикла: <50 мс
16	Автобусная программа	Высокая точность, высокая скорость, возможность настройки всех параметров сервопривода, удобство отладки и мониторинга оборудования; данные о работе оборудования, коды ошибок и другая информация постоянно сохраняются в базе данных MTBA.
17	Насадки на гитару	36
18	Важные компоненты	Импортированная ДДР

Структура и принцип работы изделия

Благодаря возможности установки от 18 до 24 модульных станций, любую конфигурацию можно изменить в соответствии с потребностями рынка. HY Автоматическая высокоскоростная сортировочная машина для тестирования. Характеристики:

Нет.	Элемент	Описание
1	Производительность до 45-50 тыс. км/час	1.Применяется конструкция башни.
		2.Использование системы Keens PLC + PC
		3. Сервомоторные системы широко используются.
		4.Оснащен самой современной в отрасли оптической системой.
2	Высокая гибкость	1.Поддерживает различные системы кормления.
		2.Оснащен модульной системой для упрощения отладки и технического обслуживания.
		3.Оснащен двумя дисплеями, обеспечивающими обзор на 360 градусов, для удобства отладки и технического обслуживания.
3	Знаменитый многоязычный пользовательский интерфейс	операционная система Windows 7
4	Дизайн	Стандартизированные конструкции

Turret Test Handler Structure

Рабочий процесс

Принцип работы: Компоненты от вибрационной плиты подачи до завершения всего цикла процесса, принцип работы машины: двигатель DDR для вращения всасывающего сопла с частотой 50 мс за цикл, серводвигатели с управлением ПЛК, электромагнитные клапаны, цилиндры, индукторы для формирования ряда рабочих станций с компонентами, связанными с процессом обнаружения. На следующем рисунке показано...:

ic handler workflow

Мощные программные функции

Благодаря технологиям Интернета вещей (IoT) мы разработали передовые программные решения, которые интегрируют огромные объемы данных о процессах и окружающей среде на месте в единую платформу. С помощью инновационных алгоритмических моделей наша система повышает эффективность производства, контроль качества и прогнозируемое техническое обслуживание оборудования. Эти модели прошли полевые испытания и подтверждены как эффективные средства повышения производительности и минимизации простоев и потерь, связанных с дефектами.

ic handler Software
