Высокопроизводительная машина для намотки синей ленты на микросхемы и светодиоды.

Высокопроизводительная машина для намотки синей ленты на микросхемы и светодиоды.

Введение в продукт

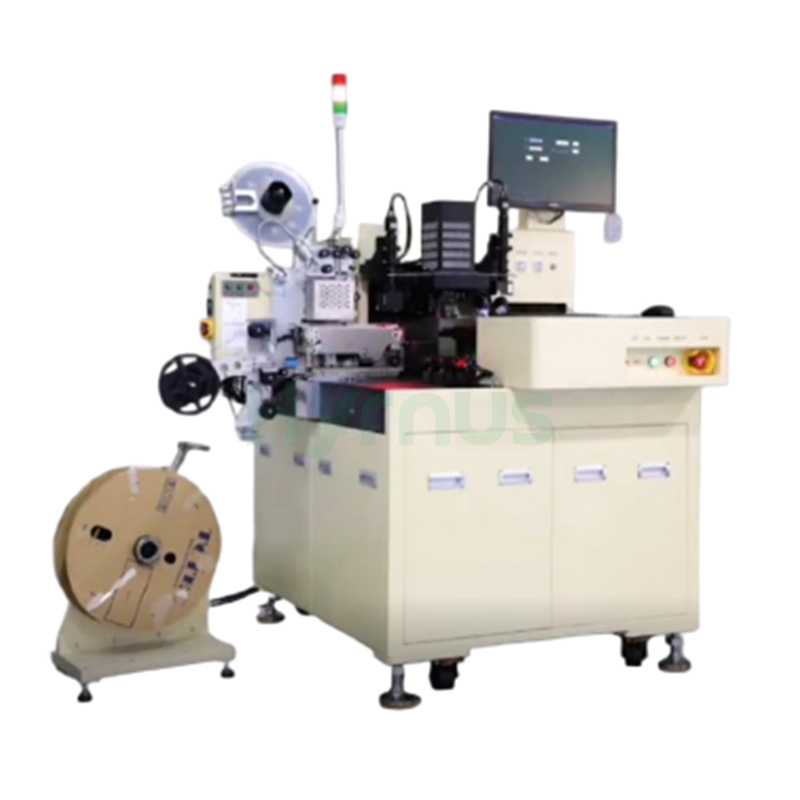

HY-BT12 сортировочная машинаОснащен поворотным манипулятором на 180° с кулачковым приводом по оси Z и серводвигателями переменного тока, обеспечивающим время цикла намотки ленты. <300 мс (камера выключена) или <Время отклика составляет 450 мс (камера включена), максимальная производительность — 15 тыс. микросекунд. Система поддерживает пластины размером 8 и 12 дюймов с расширительными кольцами и работает с кристаллами размером от 5 × 5 мил до 270 × 270 мил, совместима с лентами-носителями шириной 8 мм и 12 мм. Оснащена системой машинного зрения с разрешением 1024 × 768 пикселей, обеспечивающей 256 уровней серого и оптическое увеличение от 0,7× до 4,5×, что обеспечивает точность распознавания от 1,56 мкм до 8,93 мкм и точность размещения 35 мкм. Нижняя камера обнаруживает сколы, трещины и ориентацию кристалла, имеет программируемое усилие склеивания 40–200 гс и систему выталкивания с программируемым движением вверх/вниз. Система включает в себя комплексную функциональность картирования с цветовой классификацией (хорошее/плохое/другое/пустое), поддерживает формат карт Horng Com TXT и имеет функцию обнаружения отсутствующих кристаллов с помощью вакуумного датчика. Работает от сети переменного тока 220 В / 50 Гц с номинальной мощностью 2500 Вт, требует сжатого воздуха ≥0,6 МПа и вакуума 700 мм рт. ст., HY-BT12 имеет размеры 1200 × 1200 × 1500 мм и весит 1000 кг, обеспечивая эффективную и надежную работу при упаковке больших объемов синей ленты в ленту-носитель.

Технические характеристики

Элемент	Спецификация
Устройство для захвата и перемещения
Поворотный рычаг	тип с поворотом на 180°
Ось Z	Конструкция кулачка
Мотор	сервомотор переменного тока
Сигнальный кабель оси Z	Оптимизируйте прокладку кабелей, чтобы предотвратить скручивание или обрыв проводов/трубок.
Этап вафель
XY Travel	14" × 14"
Разрешение XY-позиционера	0,04 мил (1 мкм)
Мотор	Линейный двигатель
Блок записи
Технические характеристики ленты-носителя	Совместимо с лентами-носителями шириной 8 мм и 12 мм.
Нижняя камера	Обнаруживает сколы, трещины и ориентацию кристалла (спереди/сзади).
Штамп и вафля
Размер матрицы	5 мил × 5 мил ~ 80 мил × 80 мил 80 мил × 80 мил ~ 270 мил × 270 мил
Размер вафли	8" / 12" (с расширительными кольцами)
Тип штампа	ИС, светодиод
Сила сцепления	40 гс ~ 200 гс (программируемый)
Эжекторная система
Механизм выталкивающего штифта и кольца	Программируемое движение вверх/вниз
Система зрения и оптическая система
Обработка изображений	256 уровней серого
Возможности обнаружения	Чернильные точки, сколы штампа, трещины на штампе (автоматический пропуск)
Разрешение	1024 × 768
Оптическое увеличение	регулируемый 0,7× ~ 4,5×
Точность распознавания	1,56 мкм ~ 8,93 мкм
Точность размещения кристалла	35 мкм (для 5 мил ~ 80 мил)
ЦПК	Настраиваемые пределы срабатывания сигнализации
Оптическое увеличение пластины	Два комплекта линз для разных размеров кристаллов, выбираемые пользователем.
Увеличение нижней камеры	Два комплекта линз для разных размеров кристаллов, выбираемые пользователем.
Скорость
Время цикла наклеивания	<300 мс (камера выключена)<450 мс (камера включена)
Хранилище программ
Количество программ	50
Максимальное количество кристаллов на подложку	999 × 999
Максимальное количество субстратов за один запуск	99 × 99
Обнаружение отсутствующих кристаллов
Метод обнаружения	Вакуумный датчик
Коммунальные услуги
Источник питания	Переменный ток 220 В / 50 Гц
Сжатый воздух	≥ 0,6 МПа
Уровень вакуума	700 мм рт. ст.
Потребление электроэнергии	2500 Вт
Габариты и вес
Масса	1000 кг
Размер машины	1200 × 1200 × 1500 мм
Программное обеспечение и внешний вид
Брендинг	На станке отсутствует название/логотип компании.
Логотип программного обеспечения	Логотип H-Com интегрирован.
Машинный цвет	Стандарт JAL (W-900 M-12 N-0.6 B-0.7 I-0.6)
Функция отображения
Классификация штампов	Хорошо / Плохо / Другое / Пусто (с цветовой кодировкой)
Формат файла	Совместимо с картой Horng Com TXT.
Функция отображения	Все штампы индивидуально выравниваются, проверяются и регистрируются.

Сценарии применения

Машина для намотки микросхем на синюю ленту предназначена для точного захвата микросхем с синих лент и их загрузки в ленточные подложки. Она поддерживает 12-дюймовые пластины с обратной совместимостью для 8-дюймовых пластин, что позволяет проводить многосторонний контроль дефектов нижней части микросхем. Машина поддерживает как самоклеящуюся, так и термосвариваемую ленту с регулируемой силой отрыва и точным подсчетом защитной ленты. Благодаря стабильному зажиму направляющих и простой настройке, она обеспечивает максимальную производительность 15 000 микросхем в час, предлагая эффективную и надежную работу для массового производства. Ее основное применение — автоматический захват микросхем с синих лент и их упаковка в ленточные подложки для клиентов.
