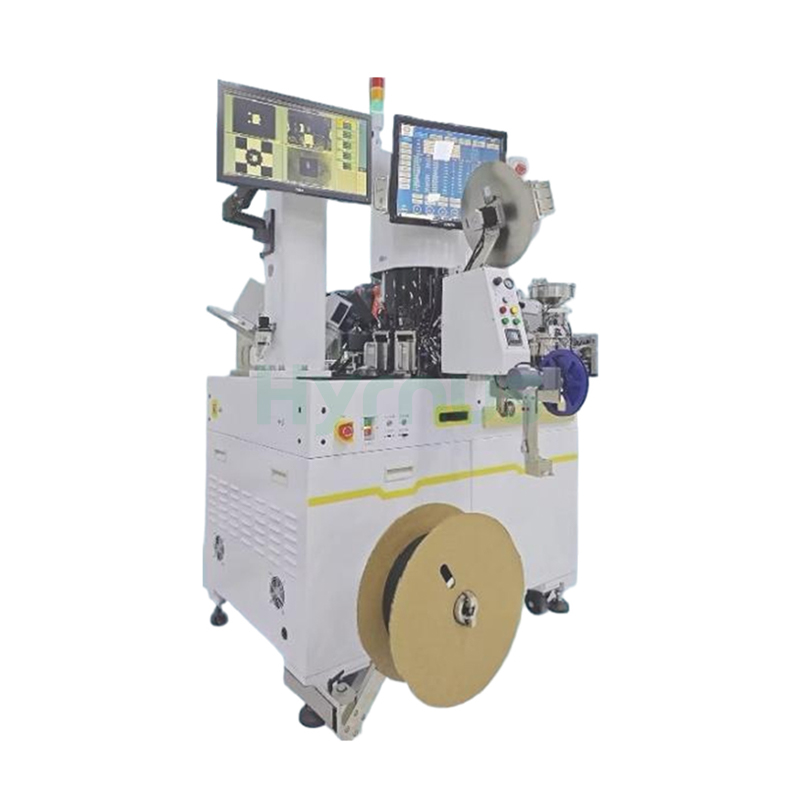

Высокопроизводительный интегрированный манипулятор для серийного тестирования и герметизации.

HY-TT2401 CМашина для сортировки бедер Система обеспечивает максимальную производительность 45 000 единиц в час с точностью позиционирования ±5 мкм и точностью определения направления ±0,1°, гарантируя точность и эффективность работы с широким спектром типов корпусов, включая SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP, WLCSP, а также магнитные, оптические и бесконтактные датчики. Система оснащена системой распознавания изображений с разрешением 480×640 пикселей, 256-уровневой шкалой серого и точностью распознавания RA 0,02–0,03, поддерживает от 2 до 8 тестовых станций и включает в себя интегрированные функции оптического контроля и лазерной маркировки. Работает от сети переменного тока 220 В ±5% / 50 Гц с диапазоном мощности 800–1500 Вт, требует минимального давления воздуха под давлением 0,5 МПа и потребляет 50 л/мин. Благодаря компактным размерам 1470 мм × 1340 мм × 1900 мм и весу 800 кг, HY-TT2401 представляет собой надежное, компактное решение для высокопроизводительного и высокоточного тестирования и упаковки устройств.

Основные технические характеристики

Технические характеристики серии HY-TT2401
Системная функция
Пропускная способность (UPH)	Максимальная производительность 45 000 единиц в час (варьируется в зависимости от размера изделия и времени тестирования).
Точность позиционирования	±5 мкм
Точность направления	±0.1°
Применимые типы упаковки	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, магнитный датчик, оптический датчик, датчик приближения и т. д.
Конфигурация устройства
Способ кормления	Вибрирующий диск
Метод разгрузки	Запись
Оптический осмотр	Да
Лазерная маркировка	Да
Тестовые базовые станции	2–8 станций
Система распознавания изображений
Уровни серого	256-уровневая шкала серого
Разрешение	480 × 640 пикселей
Точность распознавания	Точность пикселей: PA 0,01; Точность распознавания: RA 0,02-0,03
Электрические параметры
Напряжение / Частота	220 В переменного тока ±5% / 50 Гц
Номинальная мощность	800~1500 Вт
Требования к сжатому воздуху	0,5 МПа (минимум)
Расход воздуха	50 л/мин
Механические размеры
Габариты (Д) × W × H)	Л 1470 × W 1340 × Высота 1900 мм
Масса	800 кг
