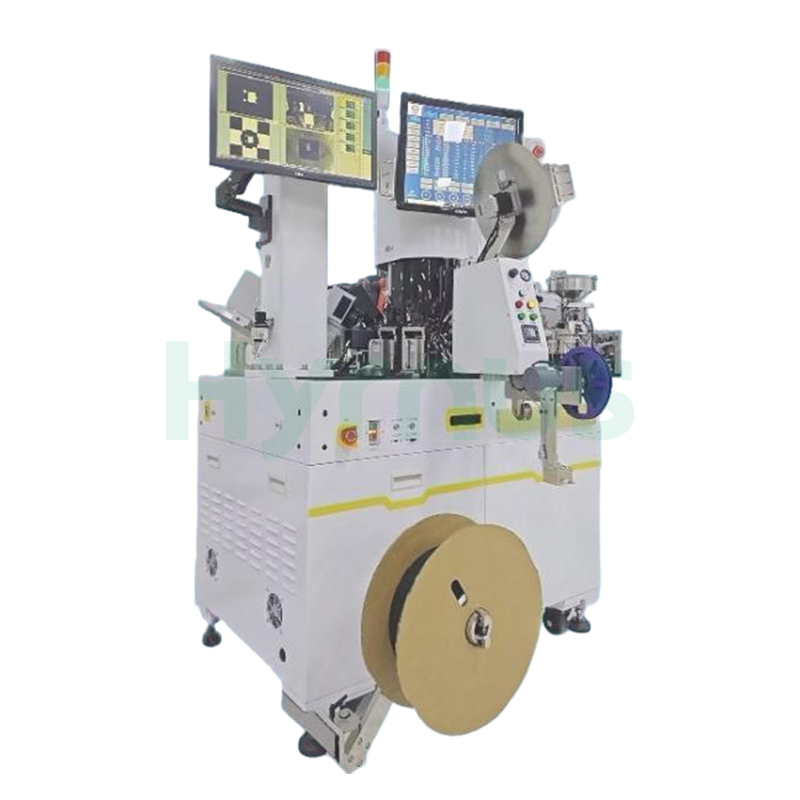

Сортировщик тестовых образцов HY-TT1801 применяется для ленточной упаковки дискретных устройств, интегральных схем, компонентов DFN и выпрямительных мостов.
Бренд :
HYRNUSНомер изделия. :
HY-TT1801Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaВысокоскоростная интегрированная машина для серийного тестирования и намотки ленты.
Введение в продукт
Тестовый сортировщик турельного типа HY-TT1801Объединяет в себе функции высокоскоростного тестирования, маркировки и наклеивания ленты. Оснащенное импортными японскими двигателями прямого привода, оборудование обеспечивает стабильную работу и высокую производительность. В сочетании с интегрированными системами маркировки и машинного зрения оно обеспечивает высококачественное наклеивание ленты для клиентов.
Аппаратная система
двигатели собственной разработки
Разработанные собственными силами тестовые платы
Оптимизированная структура с повышенной точностью.
Высокая скорость и высокая эффективность
Максимальная производительность до 55 тыс./ч
Многофункциональная конструкция, подходящая для применения в различных отраслях промышленности.Система машинного зрения
Система машинного зрения поддерживает множество вариантов конфигурации.
Совместимо с изделиями различных размеров: 1,0×1,0, 3,5×3,5, 4×4 и 6×6 мм.
Технология визуального распознавания разработана собственными силами компании.Характеристики оборудования
Функция автоматической калибровки высоты
Автоматическая подача: Вибрационный чашечный питатель для быстрой и стабильной подачи материала.
Испытания: Оснащено 2–8 станциями электрических испытаний и 4 станциями контроля ПЗС-матриц для эффективной проверки ориентации, оптического контроля и тестирования электрических характеристик, что значительно повышает процент выхода годной продукции.
Главная поворотная башня: 18 или 24 вакуумных сопла с сервоприводом для точной подачи продукции в каждый центральный узел станции.
Вращательный механизм: Высокоточное позиционирование и регулировка ориентации изделия с погрешностью позиционирования 0,005 мм и угловой точностью 0,1°.
Маркировочная башня: интегрирована с лазерной маркировкой, системой пылеудаления и визуальным контролем маркировки, что значительно повышает скорость нанесения маркировки.
Модуль для наклеивания ленты: поддерживает автоматическое наклеивание ленты с дополнительной функцией автоматического пополнения материала.Основные технические характеристики
| Технические характеристики серии HY-TT1801 | |
| Системная функция | |
| Пропускная способность (UPH) | Максимальная производительность: 55 000 единиц в час (зависит от размера изделия и времени тестирования). |
| Точность позиционирования | ±5 мкм |
| Точность направления | ±0.1° |
| Применимые типы упаковки | SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, магнитный датчик, оптический датчик, датчик приближения и т. д. |
| Конфигурация устройства | |
| Способ кормления | Вибрирующий диск / Трубка |
| Метод разгрузки | Лента-носитель / Тубус |
| Оптический осмотр | Да |
| Лазерная маркировка | Да |
| Тестовые базовые станции | 2–8 станций |
| Система распознавания изображений | |
| Уровни серого | 256-уровневая шкала серого |
| Разрешение | 480 × 640 пикселей |
| Точность распознавания | Точность пикселей: PA 0,01; Точность распознавания: RA 0,02-0,03 |
| Электрические параметры | |
| Напряжение / Частота | 220 В переменного тока ±5% / 50 Гц |
| Номинальная мощность | 800~1500 Вт |
| Требования к сжатому воздуху | 0,5 МПа (минимум) |
| Расход воздуха | 50 л/мин |
| Механические размеры | |
| Габариты (Д) × W × H) | Л 1470 × W 1340 × В 2020 мм |
| Масса | 800 кг |

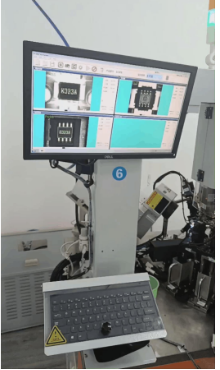

Примеры применения у клиентов (работа сортировочной машины)
