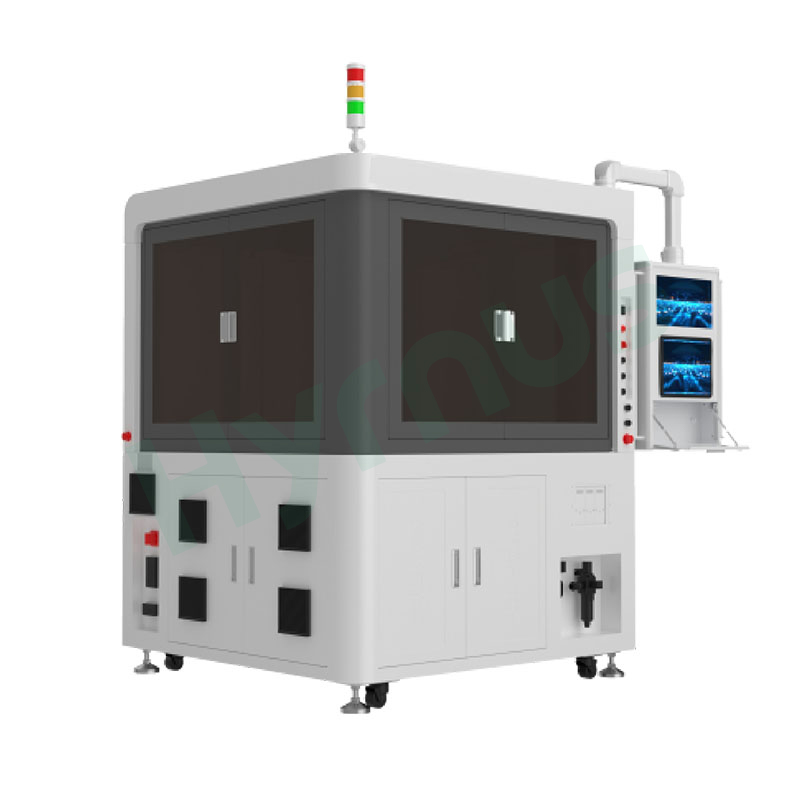

Машина для тестирования и сортировки чип-конденсаторов для визуального контроля дефектов.

Тестово-сортировочная машина HY-CS3021Специализируется на выполнении этих функций для чип-конденсаторов, включая SLC, матричные конденсаторы, MLC, кремниевые конденсаторы и другие типы. Отвечает требованиям высокой точности, высокой совместимости и интеллектуальности для крупномасштабного производства миниатюрных полупроводниковых компонентов и является ключевым оборудованием для повышения качества выпускаемой продукции и эффективности производства чип-конденсаторов.

Сортировочная машина HY-CS3021 имеет полностью модульную архитектуру со свободно конфигурируемой структурой и модульными изнашивающимися деталями, что обеспечивает быструю переналадку и адаптацию к переключению между различными спецификациями продукции. Интегрируя традиционные проверенные алгоритмы с технологией контроля на основе искусственного интеллекта и автоматической фокусировкой CCD, она обеспечивает точность распознавания ≥5 мкм, поддерживает двухсторонний/шестисторонний контроль внешнего вида и точно обнаруживает дефекты, такие как окисление электродов, царапины и сколы углов.

Сценарии применения

Однослойные чип-конденсаторы (SLC)

Многослойные чип-конденсаторы (MLC/MLCC)

Кремниевые конденсаторы

RC-сети

Конденсаторы микросхем в массиве

Технические характеристики

Элемент	Спецификация
Модель	HY-CS3021
Размер изделия	0,2 мм × 0,2 мм ~ 10 мм × 10 мм
Форматы ввода	Насыпная/пластинчатая печать
Форматы вывода	Вафельная упаковка / Гелевая упаковка / Вафля
Оборудование UPH	≥ 5K (время тестирования ≤ 200 мс)
Основные тестовые элементы	Емкость, коэффициент рассеяния, сопротивление изоляции, выдерживаемое напряжение
Точность размещения упаковки вафель	Расстояние между электродами с одной стороны ≥ 0,03 мм; показатель успешности установки > 96%.
Точность размещения синей ленты	±25 мкм; ±1°
Визуальный осмотр	Точность контроля > 5 мкм; обнаруживается при контрастности > 30. Обнаруживаемые дефекты: царапины, износ, отсутствие покрытия, избыток покрытия, скручивание, отслоение, вмятины, углубления, изменение цвета, загрязнение, сколы, смещение положения электрода и т. д.
Габариты оборудования	1500 мм (Д) × 1300 мм (Ш) × 1900 мм (В)
