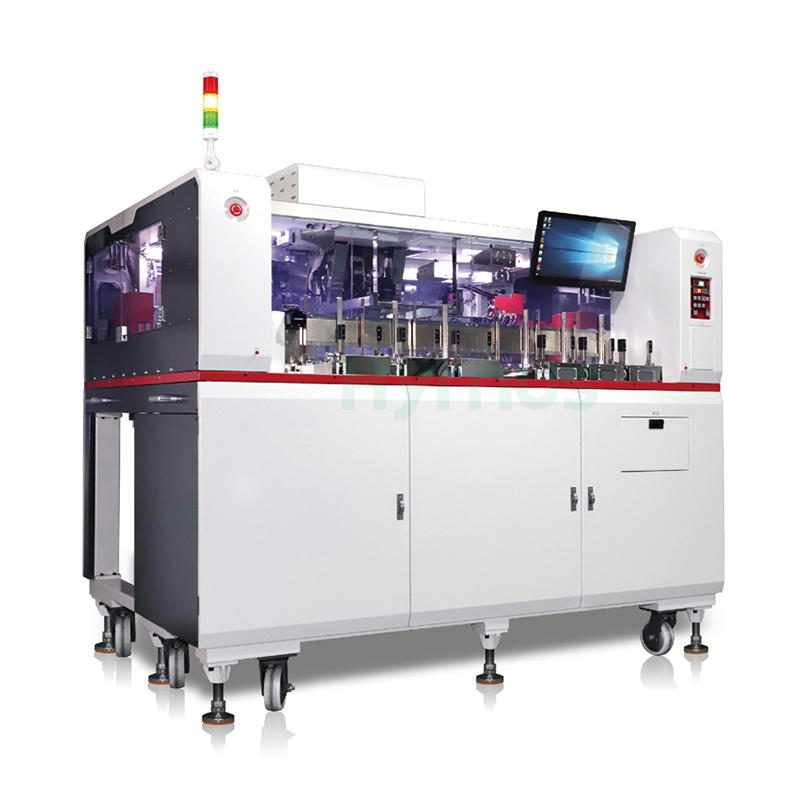

HY-PS308 Рукоятка для проверки возможности захвата и перемещенияr предназначен для автоматизированного тестирования и сортировки полупроводниковых корпусов MSOP, QFN, DFN, LQFP, LGA, BGA, CSP и других размеров от 2 × 2 до 110 × 110 мм.
Бренд :
HYRNUSНомер изделия. :
HY-PS308Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaИнструмент для тестирования и установки полупроводниковых компонентов.
Обзор продукта
HY-PS308 Оператор тестирования операций по захвату и перемещению Применяется для тестирования и сортировки MSOP, QFN, DFN, LQFP, LGA, BGA, CSP и других изделий со спецификациями от 2x2 до 110x110, отвечая требованиям как для тестирования и сортировки при комнатной температуре, так и при высоких температурах, обеспечивая при этом высокое качество продукции для клиентов.
Продукт Преимущество
| Нет. | Преимущество Описание |

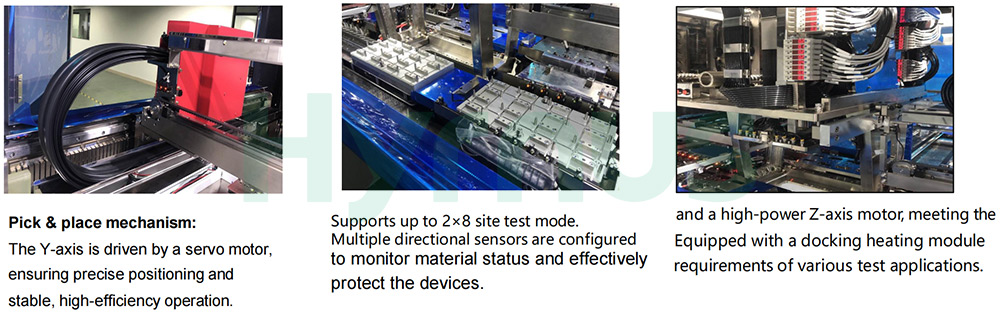

| 1 | Механический манипулятор для захвата и выгрузки: ось Y имеет двухсторонний привод; двигатель оси Z управляется независимо, оснащен двумя двигателями.×4 приемных и разгрузочных сопла, регулируемый шаг по оси X. Модуль сопла выполнен по балочной конструкции, центр тяжести стабилен, деформация не представляет сложности. |
| 2 | Модуль измерения давления: оснащен прецизионной плавающей головкой и датчиком с разъемами, обеспечивает автоматический расчет измеренного давления и выдерживает усилие до 240 кгс. |
| 3 | Модуль челночного механизма: датчики, расположенные по осям XY и Y, точно определяют, ровно ли сложен груз в челночном механизме, обеспечивая защиту материалов; разгрузочный челночный механизм имеет функцию подогрева при обратной температуре. |
| 4 | Система контроля температуры: Тест TJ: ±2℃; Поддон для предварительного нагрева/челнок: ±3℃; TC: ±1℃; 200 Вт при -55℃/300 Вт при -40℃/850 Вт при 25℃/1150 Вт при 85~150℃ / 200℃(Необязательный). |
| 5 | Модуль подачи пластин: подающая пластина оснащена моторным винтом, что упрощает регулировку при работе с пластинами различной толщины. |
| 6 | Сенсорный экран и панель управления с конфигурацией спереди и сзади, поддержка подключения испытательного оборудования различных марок. |
Технические параметры
| Элемент | Спецификация |
| Подходящие компоненты | МСОП、QFN、ДФН、ЛКФП、ЛГА、БГА、Размеры CSPD: 2×2-110×110 мм |
| УФ | Максимум 13,5 тыс. (8-сайтовый, QFN4)×4) |
| Испытательная станция | 16/12/8/4/2/один сайт |
| Испытание на сжатие | Максимальная нагрузка 240 кгс |
| режим движения | Линейный электропривод |
| Индекс времени | 0.42S |
| погрузка и разгрузка | Вход лотка + Выход лотка |
| Поднос | 300 мм×146 мм |
| Стабильность | ЧАСТОТА ЗАМЕДЛЕННОСТИ＜1/10000, MTBA>60мин, MTTA<3 мин, MTBF>168 ч |
| Диапазон температур | 50℃ – 90℃ ±2℃ ; 90℃ – 150℃ ±3℃ Дополнительно: до 200℃ |
| Коммуникационный ввод/вывод | TTL / GPIB / RS232 / Ethernet |
| Размеры | 213515452000 (мм) |
| источник питания | Комнатная температура: однофазное напряжение 220 В, 50/60 Гц, 32 А, мощность 7 кВт; Высокая температура: однофазное напряжение 220 В, 50/60 Гц, 32 А*2, мощность 11,5 кВт |
| Давление | ≥0,5 МПа, 550 л/мин, 12-контактный быстроразъемный соединитель |
| Масса | 1560 кг |
Подробная информация о товаре
HY-BT12 Машина для обматывания синей лентойЭто высокоскоростная машина для нанесения микросхем на синюю ленту, предназначенная для точного извлечения микросхем с синих ленточных пластин и загрузки их в несущие ленты для интегральных схем и светодиодов.

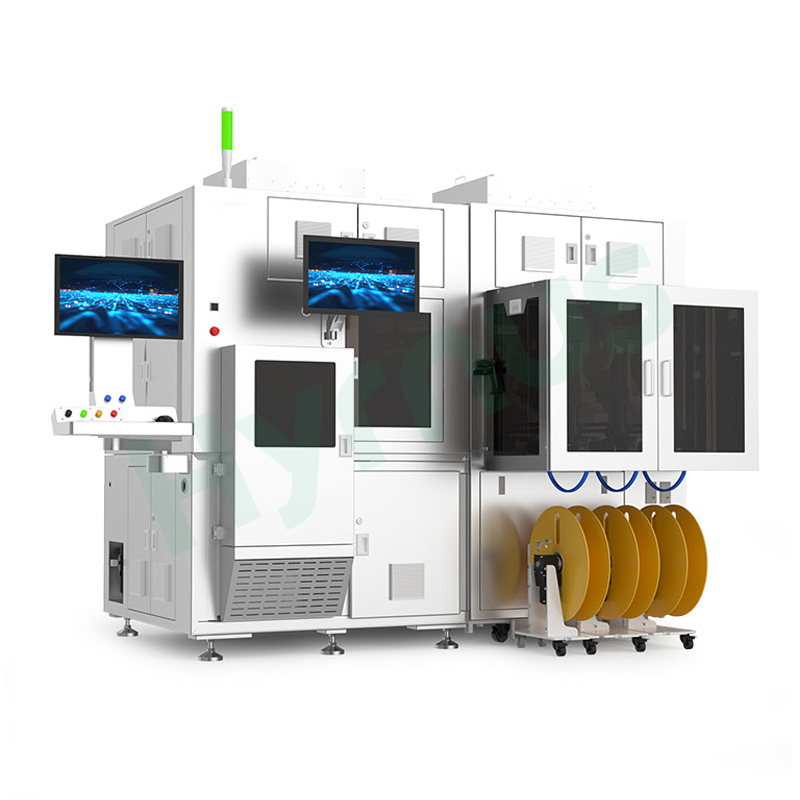

HY-TT2401 HандлерЭто высокопроизводительный интегрированный манипулятор, объединяющий электротехническое тестирование, оптический контроль и упаковку полупроводников в единую автоматизированную систему, предназначенную для упаковки и тестирования полупроводниковых изделий.

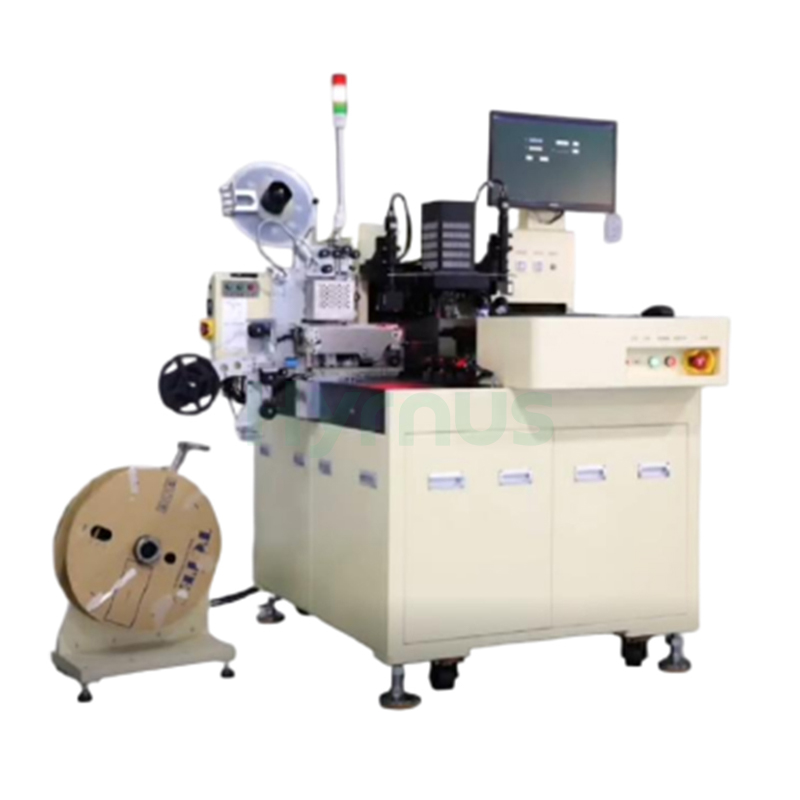

Сортировщик тестовых образцов HY-TT1801 применяется для ленточной упаковки дискретных устройств, интегральных схем, компонентов DFN и выпрямительных мостов.

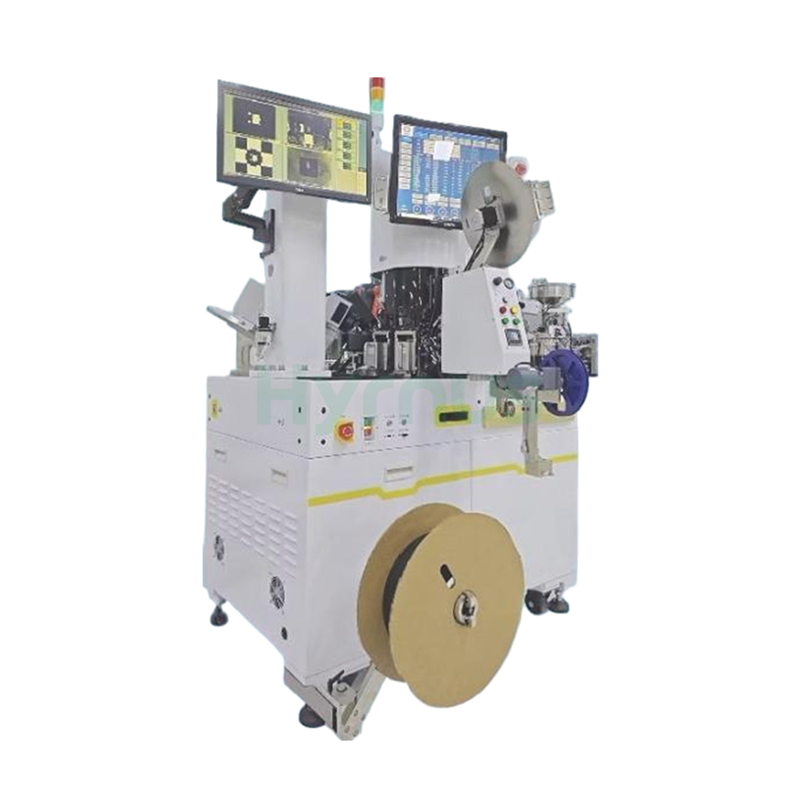

Устройство для работы с полупроводниками HY-CS3025 предназначено для визуального контроля дефектов, тестирования электрических характеристик и упаковки готовой продукции, такой как танталовые конденсаторы и многослойные алюминиевые конденсаторы.

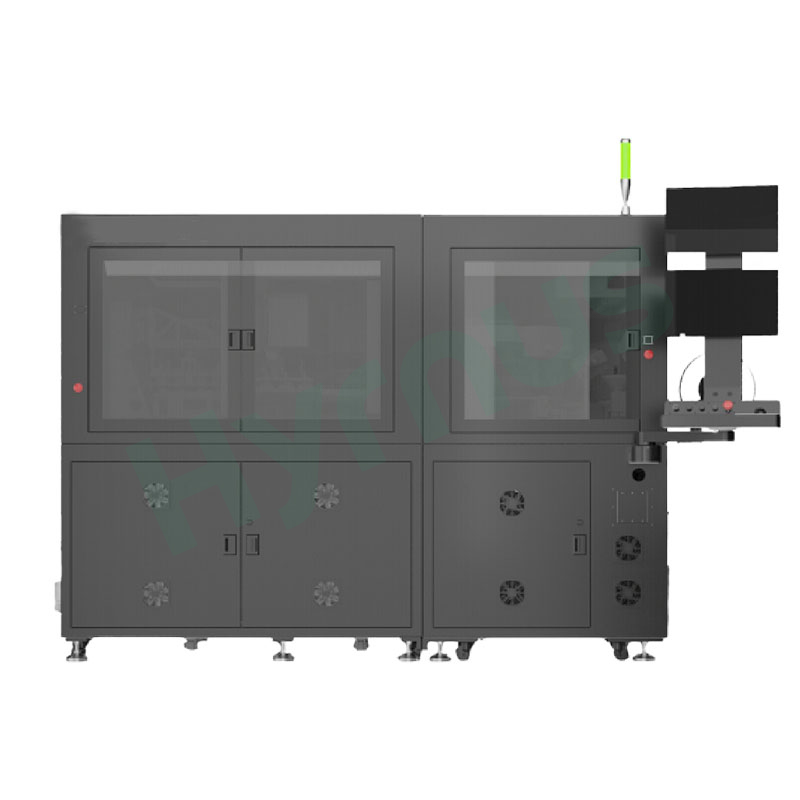

Сортировщик чипов HY-CS3021 это десиПредназначен для визуального контроля дефектов, тестирования электрических характеристик и упаковки готовой продукции — миниатюрных активных и пассивных компонентов.
Устройство для работы с полупроводниками HY-CS900 Автоматизированное оборудование для тестирования и сортировки в целях автоматизации технологических процессов.
HY-CS800Сортировщикявляется Полностью автоматизированное высокоточное сортировочное оборудование для заключительного этапа испытаний (FT).

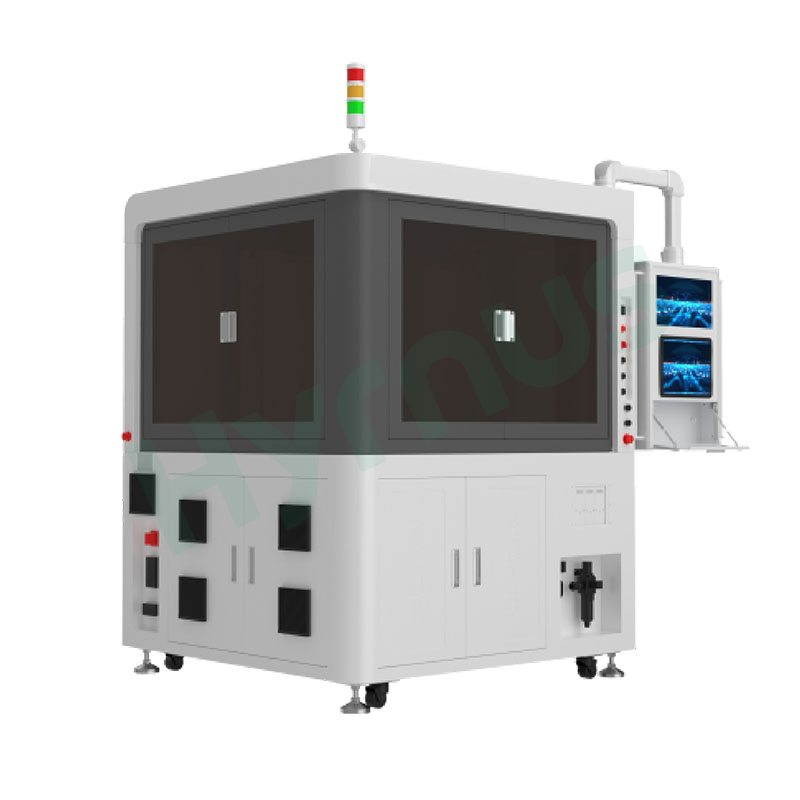

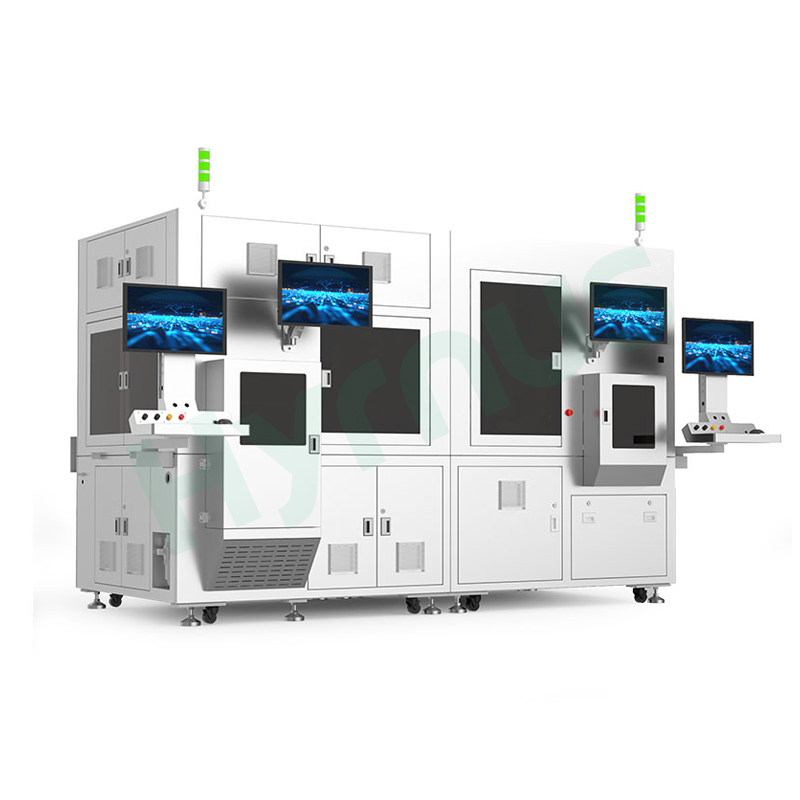

Сортировочная машина для микросхем HY-WS600 объединяет в одной системе контроль качества на уровне пластин, высокоточную сортировку, автоматическую загрузку/выгрузку и отслеживание данных.
