HY-TS936L Оператор по тестированию башни Используется для тестирования, визуального осмотра и фиксации светочувствительных компонентов последовательного соединения.
Бренд :
HYRNUSНомер изделия. :
HY-TS936LМинимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaПолупроводниковый светочувствительный контроллер для тестирования компонентов на поворотной платформе
Обзор продукта

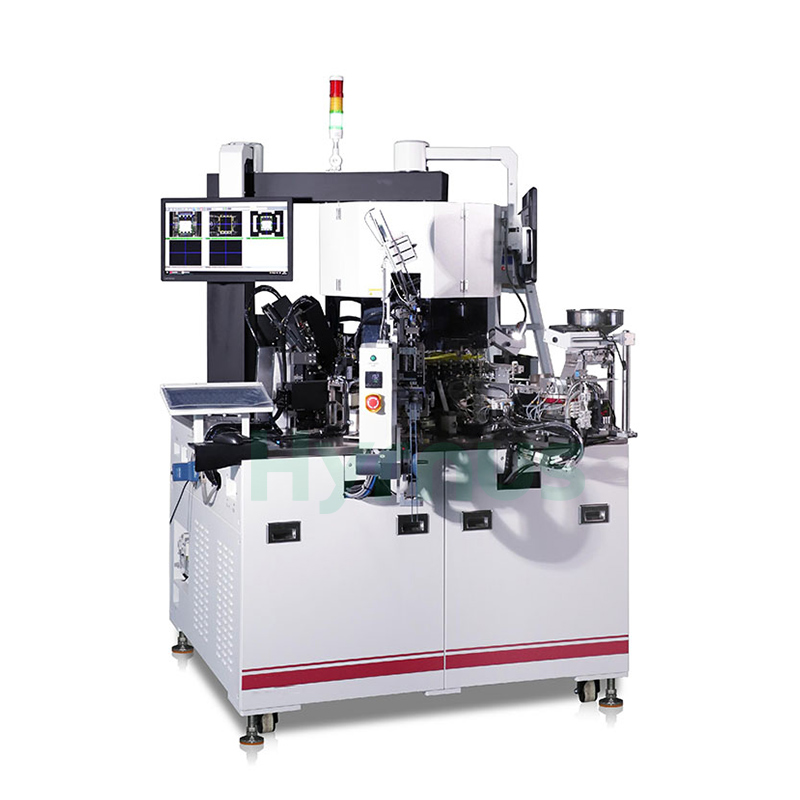

HY-TS936LОператор по тестированию башни Используется для тестирования, визуального осмотра и фиксации светочувствительных компонентов. В нем применяется высокоточная технология прямого привода вращения (DDR), обеспечивающая стабильную работу и высокую производительность в единицах продукции в час (UPH). Машина объединяет три типа испытаний — с использованием источника света, проверку на наличие воздушных пустот и проверку с помощью серой карты — тем самым обеспечивая высокое качество выпускаемой продукции для клиентов.
ПродуктПреимущество
| Нет. | Описание преимущества |
| 1 | Поддерживает одновременное тестирование до 9 станций, повышая производительность машины для продукции с длительным временем тестирования. |
| 2 | Всасывающие форсунки оснащены защитными кожухами и функцией автоматической коррекции высоты. |
| 3 | Автоматическая подача (с помощью вибрационного дискового устройства): Вибрационный диск обеспечивает быструю и стабильную подачу материалов. |
| 4 | Главный поворотный стол: основная поворотная платформа оснащена 36 захватными головками, приводимыми в движение независимыми двигателями, которые позволяют точно направлять изделие в центр каждой станции за счет присоединения захватной головки. |
| 5 | Устройство выравнивания/вращения: обеспечивает точное позиционирование и вращение изделий с погрешностью позиционирования 0,005 мм и точностью направления 0,1 градуса. |
| 6 | Механизм маркировочного диска: маркировочный диск позволяет выполнять лазерную маркировку, сбор пыли и визуальный контроль маркировки, что значительно увеличивает скорость маркировки. |
| 7 | Компонент для наклеивания ленты: помимо простого автоматического наклеивания ленты, он также имеет функцию автоматического пополнения. |
| 8 | Функция визуального контроля после герметизации (опционально). |
Технические параметры
| Параметр | Спецификация |
| Подходящие компоненты | Компонент серии PV |
| УФГ | Максимум 6K (время тестирования менее 2 с) |

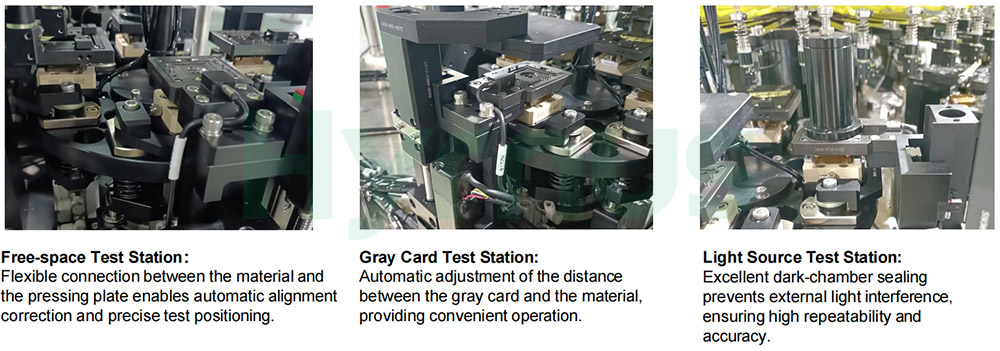

| Испытательная станция | Поддерживает до 9 тестовых площадок (включая тестирование с использованием источника света, тестирование с использованием серой карты и тестирование в свободном пространстве). |
| Тип контакта | Пин Пого |
| Классификация | 4+4+1 |
| Загрузка | Чаша внутри / Трубка внутри |
| Разгрузка | Запись завершена |
| режим нажатия вниз | Сервомотор + кулачок / Импортный линейный двигатель / Отечественный линейный двигатель |
| точность управления силой | Возможно управление усилием с точностью ±10% (≥10 Н) / ±5% (2-10 Н, поддерживается адаптивная калибровка). |
| Стабильность | MTBA>60мин, MTTA<3 мин, MTBF>168 ч |
| Давление | 0,4-0,7 МПа, вакуум >65 кПа |
| источник питания | AC220V 50/60Hz |
| Параметры маркировки | Лазерный станок мощностью 10 Вт:HYМинимальная высота буквы CW10Y-S: 0,3 мм, ширина строки: 0,045–0,06 мм;HYCW10Y-H: минимальная высота буквы 0,2 мм, ширина строки 0,02–0,03 мм. |
| Параметры изображения | Камера и разрешение: 1,6-мегапиксельная ПЗС-камера, разрешение H1280*V1080 пикселей; Точность: ≤0,013 мм/пиксель; Время цикла: <35 мс |
| Автобусная программа | Высокая точность, высокая скорость, открытый доступ ко всем параметрам сервоприводов для упрощения отладки оборудования и мониторинга различных записей необработанных данных MTBA. Журналы работы оборудования, коды аварийных сигналов и информация сохраняются постоянно для последующего извлечения данных. |
| Размеры | 1600*1600*1900 (мм) |
| Рабочие места | 36 |
| Важные компоненты | Импортированная ДДР |
Структура и принцип работы изделия
Благодаря возможности установки от 18 до 24 модульных станций, любую конфигурацию можно изменить в соответствии с потребностями рынка. HY Автоматическая высокоскоростная сортировочная машина для тестирования. Характеристики:
| Нет. | Элемент | Описание |
| 1 | Производительность до 45-50 тыс. км/час | 1.Применяется конструкция башни. |
| 2.Использование системы Keens PLC + PC | ||
| 3. Сервомоторные системы широко используются. | ||
| 4.Оснащен самой современной в отрасли оптической системой. | ||
| 2 | Высокая гибкость | 1.Поддерживает различные системы кормления. |
| 2.Оснащен модульной системой для упрощения отладки и технического обслуживания. | ||
| 3.Оснащен двумя дисплеями, обеспечивающими обзор на 360 градусов, для удобства отладки и технического обслуживания. | ||
| 3 | Знаменитый многоязычный пользовательский интерфейс | операционная система Windows 7 |
| 4 | Дизайн | Стандартизированные конструкции |
Рабочий процесс
Принцип работы: Компоненты от вибрационной плиты подачи до завершения всего цикла процесса, принцип работы машины: двигатель DDR для вращения всасывающего сопла с частотой 50 мс за цикл, серводвигатели с управлением ПЛК, электромагнитные клапаны, цилиндры, индукторы для формирования ряда рабочих станций с компонентами, связанными с процессом обнаружения. На следующем рисунке показано...:
Мощные программные функции
Благодаря технологиям Интернета вещей (IoT) мы разработали передовые программные решения, которые интегрируют огромные объемы данных о процессах и окружающей среде на месте в единую платформу. С помощью инновационных алгоритмических моделей наша система повышает эффективность производства, контроль качества и прогнозируемое техническое обслуживание оборудования. Эти модели прошли полевые испытания и подтверждены как эффективные средства повышения производительности и минимизации простоев и потерь, связанных с дефектами.
Процесс контроля качества
Подробная информация о товаре
