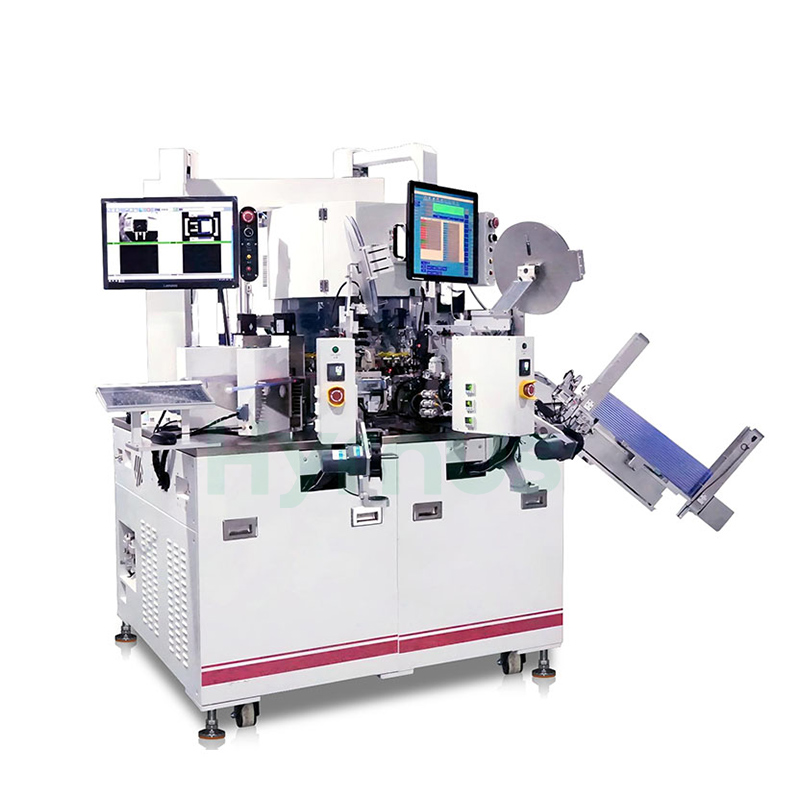

Тестовый манипулятор Tureet для полупроводниковых устройств большого размера.

HY-TS936P Оператор по тестированию башни Предназначен для гибкого применения в процессах тестирования и сортировки. Поддерживает несколько испытательных станций, методов подачи и конфигураций разгрузки, что позволяет удовлетворить разнообразные требования к размещению материалов в бункерах и потребности в производственной мощности.

Бренд :
HYRNUS
Номер изделия. :
HY-TS936P
Минимальный объем заказа (MOQ) :
1 Set
Гарантия :
One-Year Warranty and Lifetime Maintenance
Оплата :
T/T
Время выполнения :
7-35 Days
Происхождение продукта :
China

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Тестовый манипулятор Tureet для полупроводниковых устройств большого размера.

Обзор продукта

HY-TS936P Оператор по тестированию башни Система предназначена для многофункционального тестирования и сортировки. Она поддерживает более широкий выбор испытательных станций и гибкие комбинации методов подачи, а также различные конфигурации разгрузки для удовлетворения разнообразных требований к сортировке и вместимости. Система также подходит для корпусов больших размеров, включая TO220/263/247, TO251, TOLL6R, LFPAK, PPAK 8×8, XJ836 и другие корпуса с прямыми выводами и зажимным креплением.

ПродуктПреимущество

Нет.	Описание преимущества
1	Система визуального контроля маркировки (двумерный контроль маркировки): обнаруживает отсутствующие метки, двойные метки, прерывистые линии, лишние линии и метки, выходящие за пределы области литья.
2	Проверка 3D5S: Измерение размеров и целостности изделия; также проверяется длина выводов, высота зазора, наклон выводов, ширина выводов и шаг выводов.
3	Визуальный контроль кармана ленты (проверка кармана ленты): выявляет дефекты, такие как повреждение упаковки, загрязнение и трещины внутри кармана ленты (визуально обнаруживаемые дефекты).
4	Перемещение продукции: Главная поворотная платформа оснащена 36 вакуумными захватами; вспомогательная поворотная платформа оснащена 20 захватами зажимного типа.
5	Функции головки захвата: экранирование и автоматическая калибровка высоты.
6	Совместимость с тестерами: Поддерживает тестеры различных марок. Программное обеспечение разработано независимо.
7	Управление осуществляется с помощью кнопочных переключателей и стандартной клавиатуры для работы и ввода данных, с функцией блокировки рабочей станции.
8	Ориентационная поворотная головка: автоматически ориентирует изделия в соответствии с направлением движения материала.
9	Количество тестовых площадок: Поддерживает до 8 тестовых площадок с пружинным механизмом, обеспечивая высокую точность тестирования.
10	Возможности корпусирования: для TO220, время тестового запуска ≥ 11 тыс. (без тестирования или с временем тестирования + маркировки ≤ 120 мс).

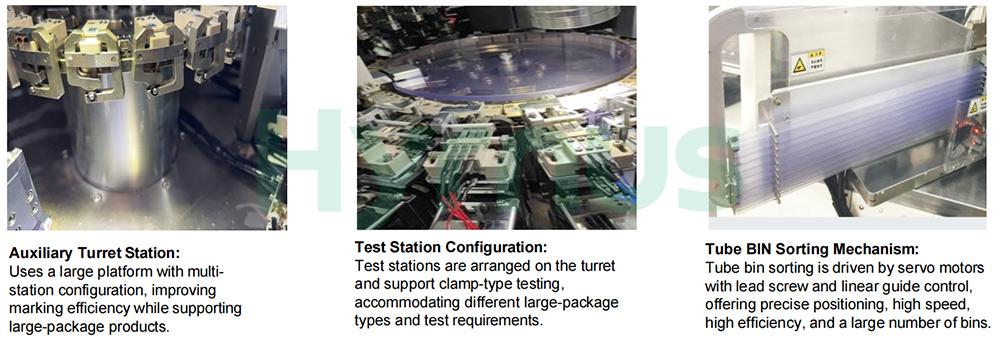

test handler semiconductor

Технические параметры

Параметр	Спецификация
Подходящие компоненты	TO220/263/247, TO251, TOLL6R, LFPAK, PPAK8×8 и др., а также все зажимные измерительные приборы с прямым углом.
УФГ	Максимум 11 000 (время тестирования менее 30 мс)
Испытательные станции	Поддерживает тестирование на 8 станциях.
Тип контакта	Испытание зажимом
Классификация	10 трубок в
Загрузка	Чаша внутри / Трубка внутри
Разгрузка	Лента снята / Трубка снята
режим нажатия вниз	Сервомотор + кулачок / Импортный линейный двигатель / Отечественный линейный двигатель
точность управления силой	Возможно управление усилием с точностью ±10% (≥10 Н) / ±5% (2-10 Н, поддерживается адаптивная калибровка).
Стабильность	MTBA>60мин, MTTA<3 мин, MTBF>168 ч
Давление	0,4-0,7 МПа, вакуум >65 кПа
источник питания	AC220V / 380V 50/60Hz
Параметры маркировки	Лазерный станок мощностью 10 Вт:
	HYCW10Y-S Минимальная высота шрифта: 0,3 мм; ширина строки: 0,045 мм-0,06 мм
	HYCW10Y-H Минимальная высота шрифта: 0,2 мм; ширина строки: 0,02–0,03 мм
Параметры изображения	Камера и разрешение: 1,6-мегапиксельная ПЗС-камера, разрешение: H1440*V1080 пикселей; точность: ≤0,015 мм/пиксель; время цикла: <50 мс
Автобусная программа	Высокая точность, высокая скорость, открытый доступ ко всем параметрам сервоприводов для упрощения отладки оборудования и мониторинга различных записей необработанных данных MTBA. Журналы работы оборудования, коды аварийных сигналов и информация сохраняются постоянно для последующего извлечения данных.
Размеры	225112051900 (мм)
Рабочие места	36 рабочих мест (основные) + 20 рабочих мест (вспомогательные)
Важные компоненты	Импортированная ДДР

Структура и принцип работы изделия

Благодаря возможности установки от 18 до 24 модульных станций, любую конфигурацию можно изменить в соответствии с потребностями рынка. HY Автоматическая высокоскоростная сортировочная машина для тестирования. Характеристики:

Нет.	Элемент	Описание
1	Производительность до 45-50 тыс. км/час	1.Применяется конструкция башни.
		2.Использование системы Keens PLC + PC
		3. Сервомоторные системы широко используются.
		4.Оснащен самой современной в отрасли оптической системой.
2	Высокая гибкость	1.Поддерживает различные системы кормления.
		2.Оснащен модульной системой для упрощения отладки и технического обслуживания.
		3.Оснащен двумя дисплеями, обеспечивающими обзор на 360 градусов, для удобства отладки и технического обслуживания.
3	Знаменитый многоязычный пользовательский интерфейс	операционная система Windows 7
4	Дизайн	Стандартизированные конструкции

Turret Sorter Structure

Рабочий процесс

Принцип работы: Компоненты от вибрационной плиты подачи до завершения всего цикла процесса, принцип работы машины: двигатель DDR для вращения всасывающего сопла с частотой 50 мс за цикл, серводвигатели с управлением ПЛК, электромагнитные клапаны, цилиндры, индукторы для формирования ряда рабочих станций с компонентами, связанными с процессом обнаружения. На следующем рисунке показано...:

IC handler workflow

Мощные программные функции

Благодаря технологиям Интернета вещей (IoT) мы разработали передовые программные решения, которые интегрируют огромные объемы данных о процессах и окружающей среде на месте в единую платформу. С помощью инновационных алгоритмических моделей наша система повышает эффективность производства, контроль качества и прогнозируемое техническое обслуживание оборудования. Эти модели прошли полевые испытания и подтверждены как эффективные средства повышения производительности и минимизации простоев и потерь, связанных с дефектами.

Turret sorter software
