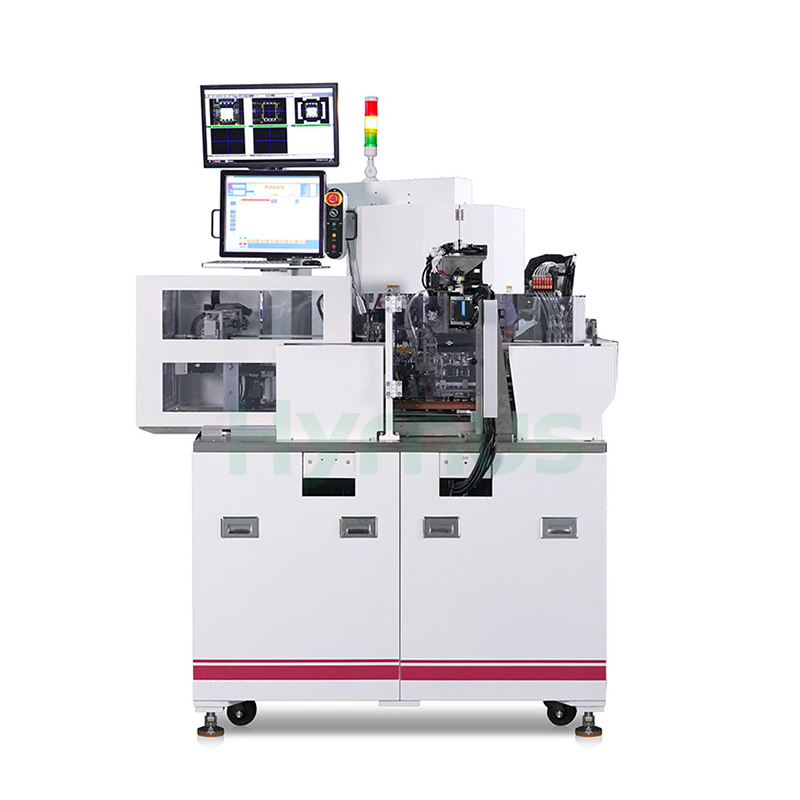

HY-TS936T Поворотная сортировочная машина Предназначен для работы с дискретными устройствами и интегральными схемами в лотках.
Бренд :
HYRNUSНомер изделия. :
HY-TS936TМинимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaПоворотная сортировочная машина с лотковой подачей для дискретных устройств и интегральных схем.
Обзор продукта
HY-TS936TПоворотная сортировочная машинаПоддерживает загрузку и выгрузку лотков, контроль внешнего вида, вывод продукции на ленту и катушку, а также высокоскоростное тестирование и лазерную маркировку. Оснащенная высокоточной системой привода DDR и интегрированная с системой машинного зрения, машина обеспечивает стабильную работу и высокое качество выпускаемой продукции.
ПродуктПреимущество
| Нет. | Описание преимущества |
| 1 | Поддерживает различные конфигурации загрузки и сортировки, включая сортировку из лотка в рулон, из чаши в лоток и сортировку в лоток. |

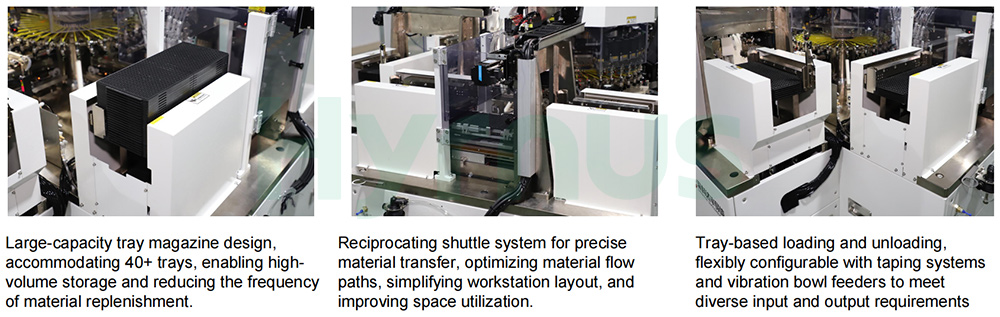

| 2 | Механизм перемещения лотков: автоматическая замена лотков с плавным и стабильным позиционированием, обеспечивающая высокую точность при перемещении продукции. |
| 3 | Главная поворотная платформа: главная поворотная платформа оснащена 36 захватными головками, приводимыми в движение независимыми двигателями, которые позволяют точно направлять изделие в центр каждой станции за счет захвата. |
| 4 | Ориентационный выравниватель: точное позиционирование и коммутация изделия, допуск на позиционирование ≤0,005 мм, точность направления до 0,1 градуса. |
| 5 | Станция маркировки: объединяет лазерную маркировку, систему пылеудаления и визуальный контроль маркировки, что значительно повышает скорость маркировки. |
| 6 | Модуль для намотки ленты: поддерживает автоматическую намотку ленты, а также автоматическое пополнение материала. |
| 7 | В качестве опции доступен визуальный осмотр после герметизации. |
Технические параметры
| Параметр | Спецификация |
| Подходящие компоненты | DFN/QFN3X3-11X11、PDFN3X3-5X6、ЛГА |
| УФ | Максимум 10 000 (время тестирования менее 200 мс) |
| Испытательная станция | Поддерживает тестирование на 6 станциях. |
| Тип контакта | Всплывающий тип |
| Классификация | 2-лотка+1 |
| Погрузка/разгрузка | Перенос с лотка на катушку (ленту) / Перенос из миски на лоток / Перенос с лотка на лоток |
| режим нажатия вниз | Сервомотор + кулачок / Импортный линейный двигатель / Отечественный линейный двигатель |
| точность управления силой | Регулировка усилия может достигать ±10% (≥10 Н) / ±5% (2-10 Н, поддерживается адаптивная калибровка). |
| Стабильность | MTBA>60мин, MTTA<3 мин, MTBF>168 ч |
| Давление воздуха | Сжатый воздух: 0,4-0,7 МПа, Вакуум: >65 кПа |
| Источник питания | AC220V 50/60Hz |
| Лазерный маркер | Лазерный станок мощностью 10 Вт: |
| HYCW10Y-S: минимальная высота буквы: 0,3 мм, ширина линии: 0,045 мм-0,06 мм | |
| HYCW10Y-H: минимальная высота буквы: 0,2 мм, ширина линии: 0,02–0,03 мм. | |
| Параметр изображения | Камера и разрешение: ПЗС-камера с разрешением 1,6 миллиона пикселей, H1280*V1080 пикселей. Точность: 0,013 мм/пиксель; Период цикла: <35 мс |
| Автобусная программа | Высокая точность, высокая скорость, возможность настройки всех параметров сервопривода, что облегчает отладку и мониторинг оборудования. Постоянное хранение различных исходных данных MTBA, журналов работы оборудования, кодов и сообщений аварийных сигналов, а также других данных. |
| Измерение | 1600*1600*1900 (мм) |
| Насадки на гитару | 36 |
| Важные компоненты | Импортированная ДДР |

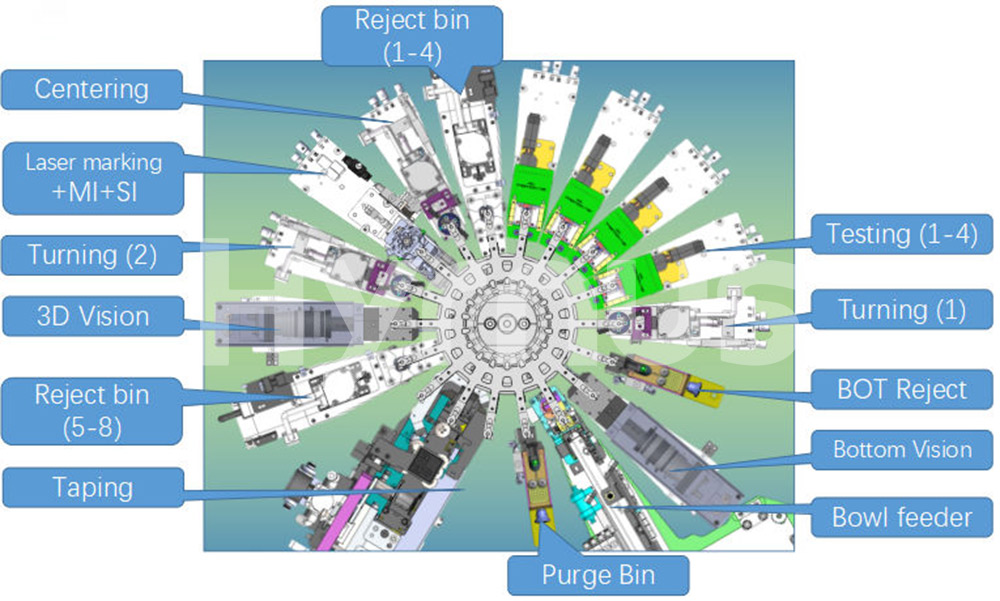

Структура и принцип работы изделия
Благодаря возможности установки от 18 до 24 модульных станций, любую конфигурацию можно изменить в соответствии с потребностями рынка. HY Автоматическая высокоскоростная сортировочная машина для тестирования. Характеристики:
| Нет. | Элемент | Описание |
| 1 | Производительность до 45-50 тыс. км/час | 1.Применяется конструкция башни. |
| 2.Использование системы Keens PLC + PC | ||
| 3. Сервомоторные системы широко используются. | ||
| 4.Оснащен самой современной в отрасли оптической системой. | ||
| 2 | Высокая гибкость | 1.Поддерживает различные системы кормления. |
| 2.Оснащен модульной системой для упрощения отладки и технического обслуживания. | ||
| 3.Оснащен двумя дисплеями, обеспечивающими обзор на 360 градусов, для удобства отладки и технического обслуживания. | ||
| 3 | Знаменитый многоязычный пользовательский интерфейс | операционная система Windows 7 |
| 4 | Дизайн | Стандартизированные конструкции |

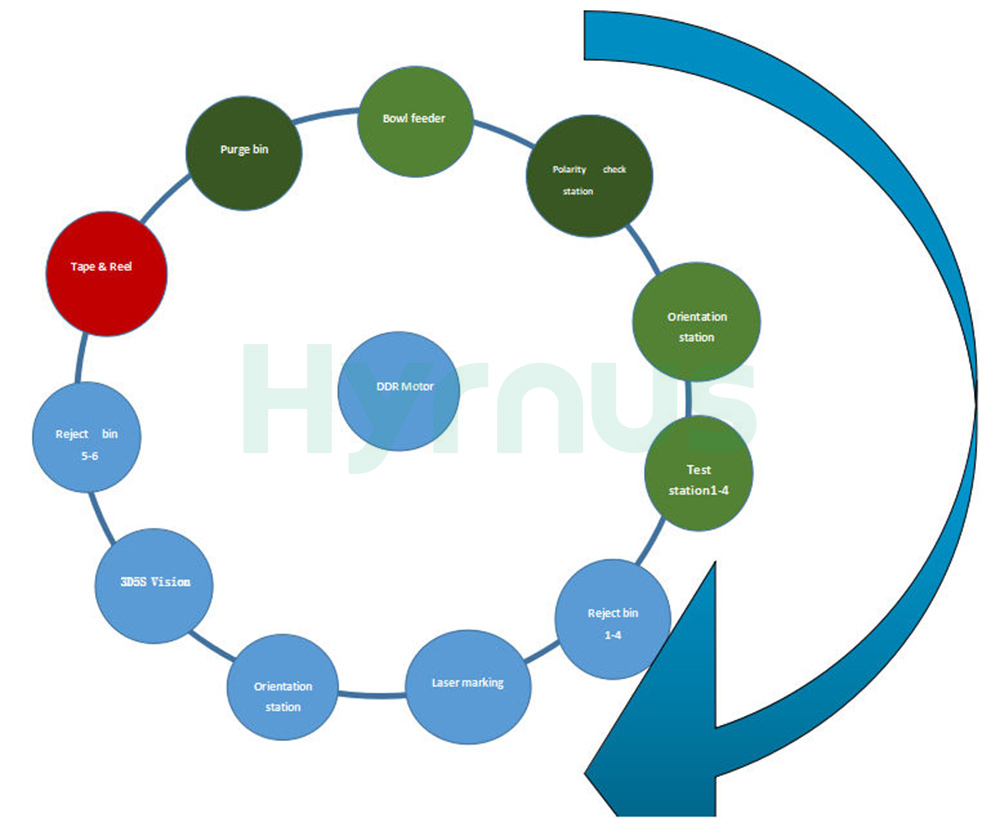

Рабочий процесс
Принцип работы: Компоненты от вибрационной плиты подачи до завершения всего цикла процесса, принцип работы машины: двигатель DDR для вращения всасывающего сопла с частотой 50 мс за цикл, серводвигатели с управлением ПЛК, электромагнитные клапаны, цилиндры, индукторы для формирования ряда рабочих станций с компонентами, связанными с процессом обнаружения. На следующем рисунке показано...:

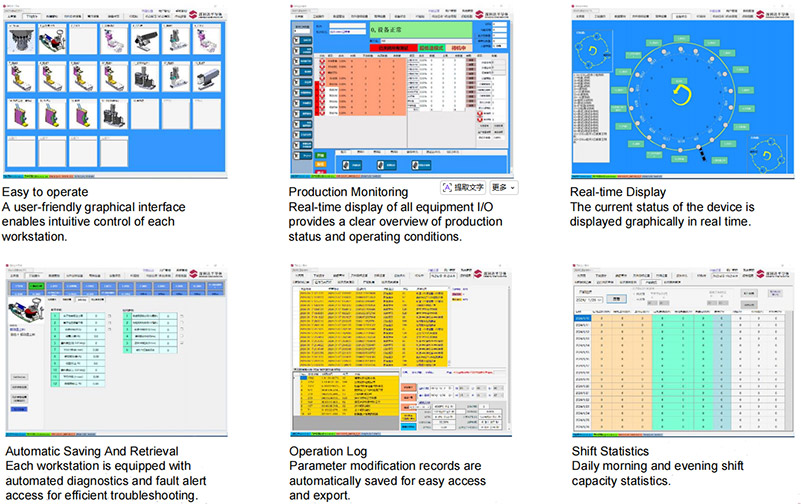

Мощные программные функции
Наша программная платформа, созданная на основе технологии IoT, объединяет данные о производстве, процессах и окружающей среде для поддержки более интеллектуальных операций на заводе. Благодаря проверенным алгоритмическим моделям она помогает оптимизировать эффективность, улучшить управление качеством и внедрить прогнозируемое техническое обслуживание, сокращая время простоя, количество дефектов и потери производительности.
Процесс контроля качества
Подробная информация о товаре
Часто задаваемые вопросы
