Терминальный ультразвуковой сварочный аппарат для линии по производству медных выводных рамок полупроводниковых компонентов

Введение в продукт

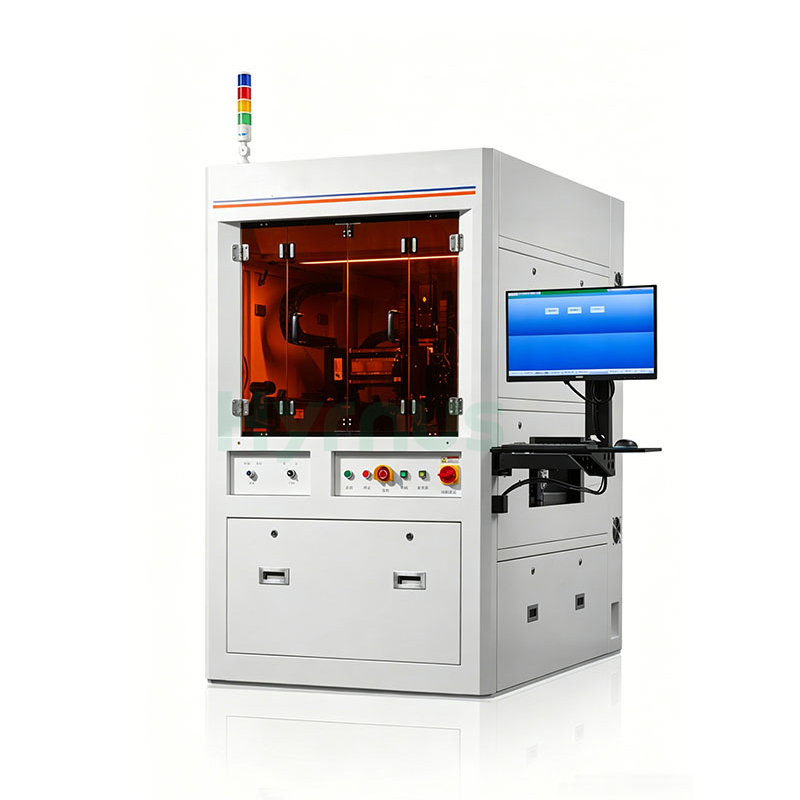

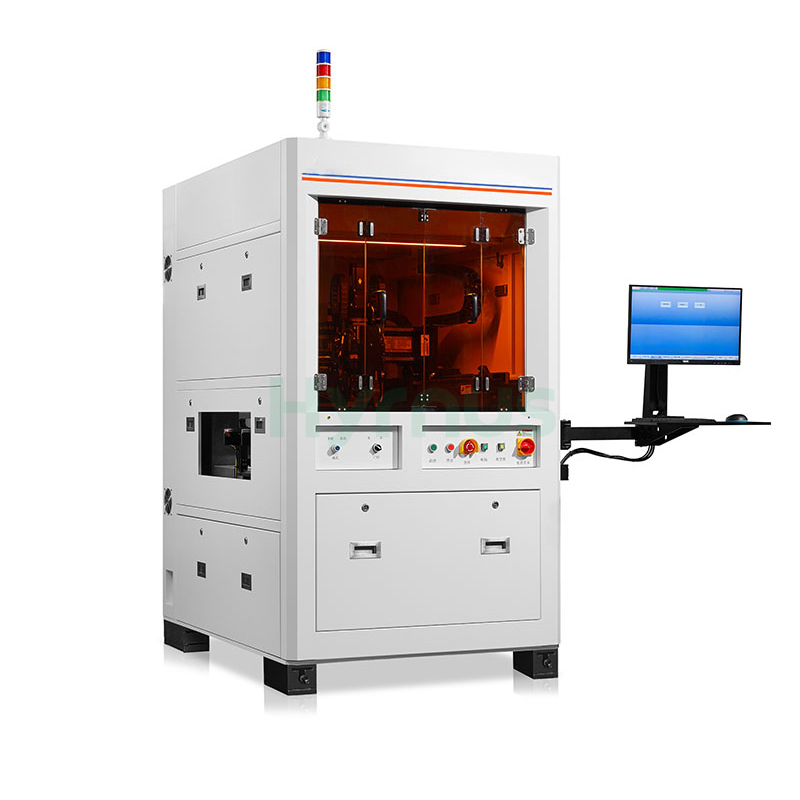

HY-UTB600 Терминальный ультразвуковой сварочный аппаратЭто высокоточная полностью автоматическая система ультразвуковой сварки, применяемая в секторе корпусирования силовых полупроводниковых устройств новой энергетики, отвечающая различным требованиям к сварке медных подложек, толстых медных клемм, жгутов проводов и токопроводящих шин. Она идеально подходит для массового производства силовых модулей, медных выводных рамок, устройств IGBT/MOSFET и многослойных медных фольговых сборок.

Благодаря интеграции с полным набором функций автоматизации на производственной линии, модулями мониторинга процесса в режиме реального времени с обратной связью и вращающимся на 360° рабочим столом, оборудование обеспечивает исключительную стабильность сварных изделий и быстрое время выполнения заказа при снижении долгосрочных эксплуатационных и ремонтных затрат. Оно широко используется в линиях массового производства автомобильной силовой электроники, полупроводников для промышленного управления и компонентов для хранения энергии.

Характеристики продукта

Технические характеристики



Элемент	Параметр
Модель	HY-UTB600
Давление сварки	150 ~ 650N
Точность давления	±5% (＜100 Н); ±3% (＞100Н)
Цикл одноточечной сварки	＜1,2 с
Прочность сварки (значение осевой нагрузки)	＞85 кгс (HPD)
Точность положения при сварке	±0,1 мм
Время изменения материала	≤12с
Режимы сварки	Несколько режимов: Глубина, Время, Энергия, Глубина + Время
Процесс сварки	Линейная сварка
Ультразвуковая частота	20 кГц
Ультразвуковая мощность	2400 Вт
Диапазон регулировки амплитуды	50% ~ 100%
Точность перемещения и позиционирования по осям X/Y/Z	40060080 мм, ±0,01 мм
Диапазон и точность вращения рабочего стола	0 ~ 360°, ±0,01°
Габаритные размеры и вес	1100*1720*1980 мм, 1800 кг
