Ультразвуковой сварочный аппарат для автоматической динамометрической сварки многопрофильных клемм

Введение в продукт

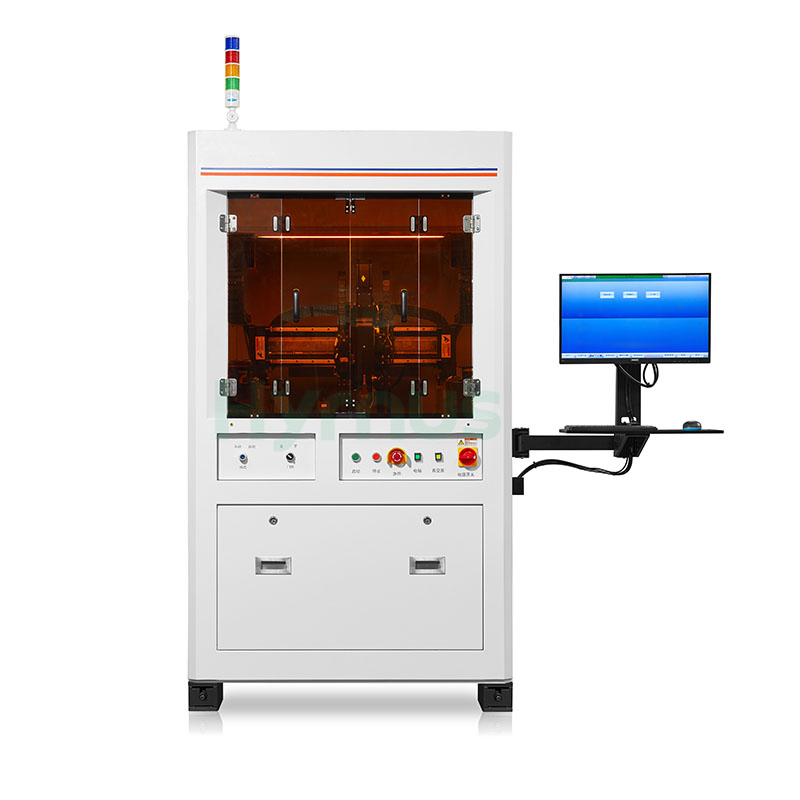

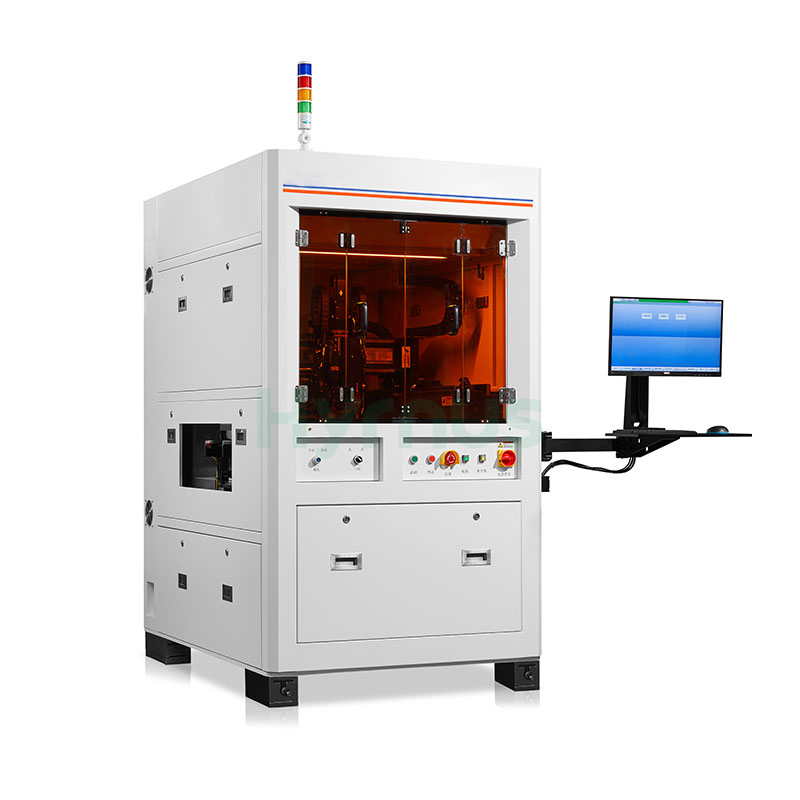

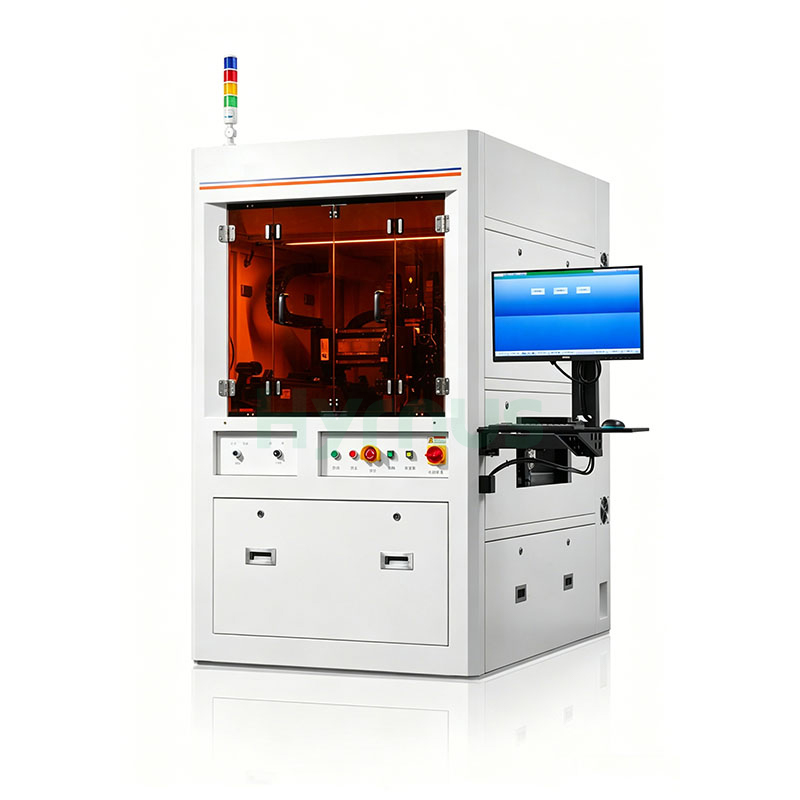

HY-UPB600 Автоматический ультразвуковой сварочный аппарат для штифтов Используется профессиональная технология сварки с кручением и крутящим моментом, что является оптимальным решением для сварки всех типов штыревых клемм. Оборудование объединяет функции автоматической загрузки, позиционирования, сварки и очистки заготовки, обеспечивая полностью автоматизированную сварочную работу. Оснащенное мощной ультразвуковой системой 35 кГц, оно обеспечивает стабильное сварочное давление и превосходную прочность соединения, и широко используется для производства штыревых разъемов, клемм для электропроводки и компонентов электронных сборок.

Он поддерживает множество настраиваемых режимов сварки, совместимых с круглыми штифтами, штифтами типа «рыбий глаз», квадратными штифтами и основаниями штифтов различных спецификаций. Мониторинг давления, энергии и продолжительности сварки в режиме реального времени гарантирует равномерное качество продукции и значительно снижает процент брака при массовом производстве.

Характеристики продукта

Технические характеристики



Элемент	Спецификация
Давление сварки	50~500Н
Точность давления	<100 Н (±5%); >100 Н (±3%)
Цикл одноточечной сварки	<2,5 с
Прочность сварки (сила на разрыв)	>30 кгс (Φ2 мм)
Точность положения при сварке	±0,1 мм
Время изменения материала	≤12с
Режимы сварки	Глубина, время, энергия, глубина + время и т. д.
Процесс сварки	Сварка крутящим моментом
Ультразвуковая частота	35 кГц
Ультразвуковая мощность	1200 Вт
Диапазон регулировки амплитуды	50%~100%
Точность перемещения и позиционирования по осям X/Y/Z	350*600*80 мм, ±0,01 мм
Сварочные изделия	Штифты (встроенные круглые штифты, штифты типа «рыбий глаз», квадратные штифты, штифтовые основания)
Габариты и вес оборудования	1100 x 1720 x 1980 мм, 1800 кг
