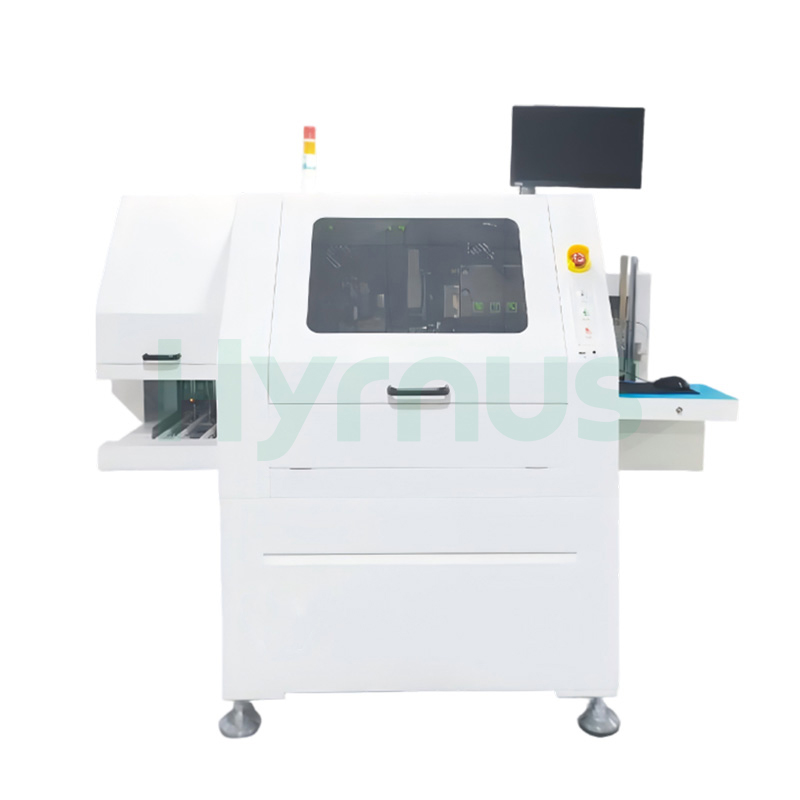

Высокоскоростная система склеивания кристаллов для полупроводниковых устройств

HY-DB812 Dт.е. Прикрепить оборудованиеЭто высокоскоростная система для соединения кристаллов, предназначенная для упаковки полупроводниковых компонентов средней и высокой точности, поддерживающая интегральные схемы, QFN/DFN/BGA, силовые устройства (IGBT/SiC) и MEMS-датчики.

  • Бренд :

    HYRNUS
  • Номер изделия. :

    HY-DB812
  • Минимальный объем заказа (MOQ) :

    1 Set
  • Гарантия :

    One-Year Warranty and Lifetime Maintenance
  • Оплата :

    T/T
  • Время выполнения :

    7-35 Days
  • Происхождение продукта :

    China
  • Высокоскоростная система склеивания кристалловдля полупроводников

    Введение в продукт

    HY-DB812 Dто есть Бондер обеспечивает максимальную производительность 17 тыс. единиц в час с точностью соединения по осям X/Y ±25 мкм (точность угла: <Система поддерживает точность дозирования (1 мм ±3°, ≥1 мм ±1°), обрабатывает кристаллы размером от 0,20 × 0,20 мм до 10 × 10 мм (толщина ≥75 мкм) и работает с 12-дюймовыми пластинами, обеспечивая обратную совместимость с 6- и 8-дюймовыми. Система поддерживает подложки/выводные рамки длиной от 100 до 300 мм и шириной от 20 до 105 мм, с магазинной/стековой подачей и линейным методом склеивания. Оснащена системой машинного зрения с разрешением 640 × 480 пикселей, обеспечивающей 256 уровней серого и точность распознавания 0,25 мил, имеет функцию двойного дозирования, поддерживающую как точечное, так и шаблонное дозирование, усилие склеивания 30–550 г, вращение головки склеивания ±180° и стандартную функцию DAF с 3-зонным контролем температуры. Система включает в себя комплексные функции контроля (точность дозирования, контроль после склеивания). HY-DB812 оснащен функцией контроля качества, автоматической корректировкой размеров, поддержкой картографирования, статистикой данных и связью SECS, а также опциональным сканированием штрих-кодов и сетевым подключением. Работает от сети 220 В / 50 Гц, потребляет около 1,6 кВт и требует сжатого воздуха ≥0,4 МПа. Габариты HY-DB812 составляют 1980 × 1500 × 1600 мм, а вес — около 1900 кг. Он обеспечивает надежную, проверенную в производстве работу при крупносерийном производстве.

    Сценарии применения

    Подходит для применения в полупроводниковой упаковке, включая интегральные схемы, QFN/DFN/BGA, силовые приборы (IGBT/SiC) и MEMS-датчики.

    Особенность

    Совместимость с крупноформатными пластинами: поддерживает пластины размером 6", 8" и 12", охватывая основные передовые технологические процессы и требования к упаковке крупногабаритных компонентов.

    Высокоскоростное и высокоточное перемещение: Оснащено высокоточным линейным двигателем для перемещения материалов, высокоскоростной трехкоординатной системой линейного привода для склеивания кристаллов и позиционирующей платформой X/Y с линейным двигателем, что обеспечивает как скорость, так и точность повторного позиционирования для повышения производительности и выхода годной продукции.

    Двойной процесс дозирования: Интегрированная система двойного дозирования поддерживает процессы точечного и шаблонного дозирования, совместима с различными материалами, такими как эпоксидная смола с серебром, паяльная паста и токопроводящий клей, что позволяет использовать ее в различных сценариях упаковки.

    Интеллектуальная система помощи в процессе: включает в себя полностью автоматизированную систему расширения пластин и интеллектуальную систему картирования для расширения пластин, быстрого выявления дефектов/определения положения чипа и точного позиционирования, что снижает необходимость ручного вмешательства.

    Отечественная альтернатива и надежность: Будучи продуктом национального высокотехнологичного предприятия, он прошел проверку на производственной линии и демонстрирует высокую долгосрочную эксплуатационную стабильность, быструю доставку и оперативное обслуживание, что делает его подходящим для серийного производства.

    Технические характеристики

    ПараметрСпецификация
    Метод загрузкиМагазинная / Подача товаров в стопку
    Метод склеивания кристалловЛинейный тип
    Размер матрицы0,20 мм × 0,20 мм ~ 10 мм × 10 мм (толщина ≥75 мкм)
    Размер подложки / выводной рамкиДлина: 100-300 мм, ширина: 20-105 мм, толщина: 0,1-1 мм (или Д: 160-300 мм × Ш: 25-100 мм)
    Точность склеивания кристалловX/Y: ±25 мкм; Угол: <1 мм ±3°, ≥1 мм ±1°
    УФГМаксимальное количество выводов: 17 тыс. (может варьироваться в зависимости от размера кристалла, плотности выводов и т. д.)
    Размер вафли12 дюймов (совместимо с 6/8 дюйма)
    Угол поворота головки клея±180° (или 0~360°)
    Угол поворота пластины0°~360°
    Сила сцепления кристалла30~550 г
    Способ дозированияДвойное дозирование
    Нанесение рисункаПоддерживается
    DAF (пленка для крепления кристалла)Стандартный (3-зонный температурный режим)
    Функции контроляДозирование, точность нанесения, автоматическая регулировка положения, автоматическая регулировка размера дозирования, контроль после склеивания и т. д.
    Система машинного зренияОттенки серого: 256 уровней; Разрешение: 640×480 пикселей; Точность распознавания: 0,25 мил
    Функция отображенияПоддерживается
    Функции данныхПоддержка сбора и записи статистических данных.
    SECS CommunicationПоддерживается
    Сканирование штрихкодов и сетиДополнительная опция (предоставляется по запросу клиента)
    Источник питания220 В / 50 Гц, мощность: около 1,6 кВт
    Сжатый воздух≥0,4 МПа
    Габариты (Д×Ш×В)1980 × 1500 × 1600 мм
    МассаПримерно 1900 кг

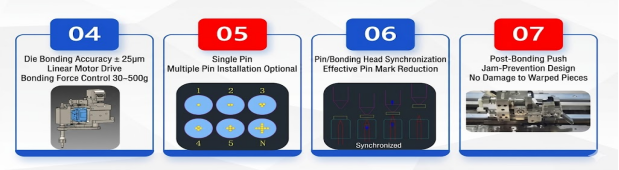

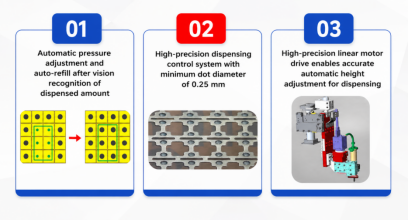

    Процесс

    automatic die bonderdie bonder equipment

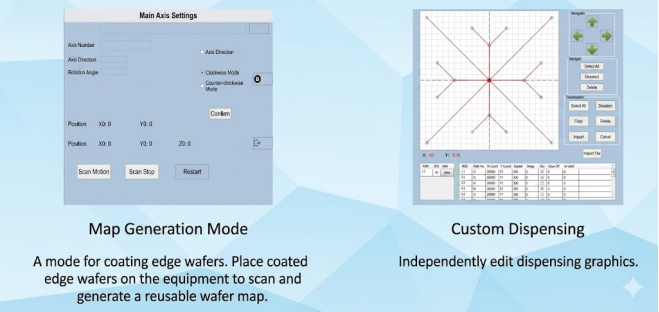

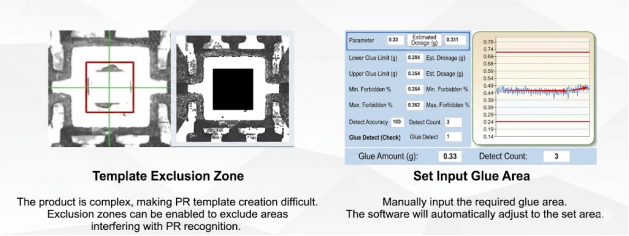

    Функции программного обеспечения

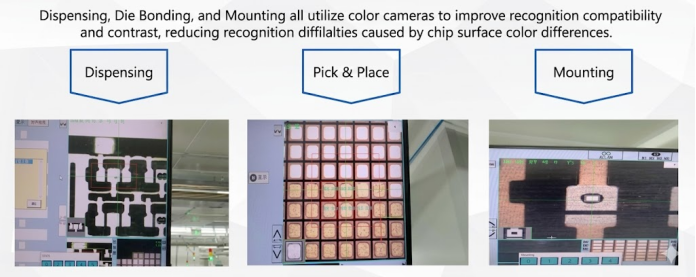

    В процессах дозирования, отбора и установки кристаллов используются цветные камеры для повышения совместимости и контрастности распознавания, что устраняет трудности распознавания, вызванные цветовыми вариациями на поверхности микросхемы.

    die bonding machinedie attach machine

    die attach equipment

    Подробная информация о товаре

    die bonder
