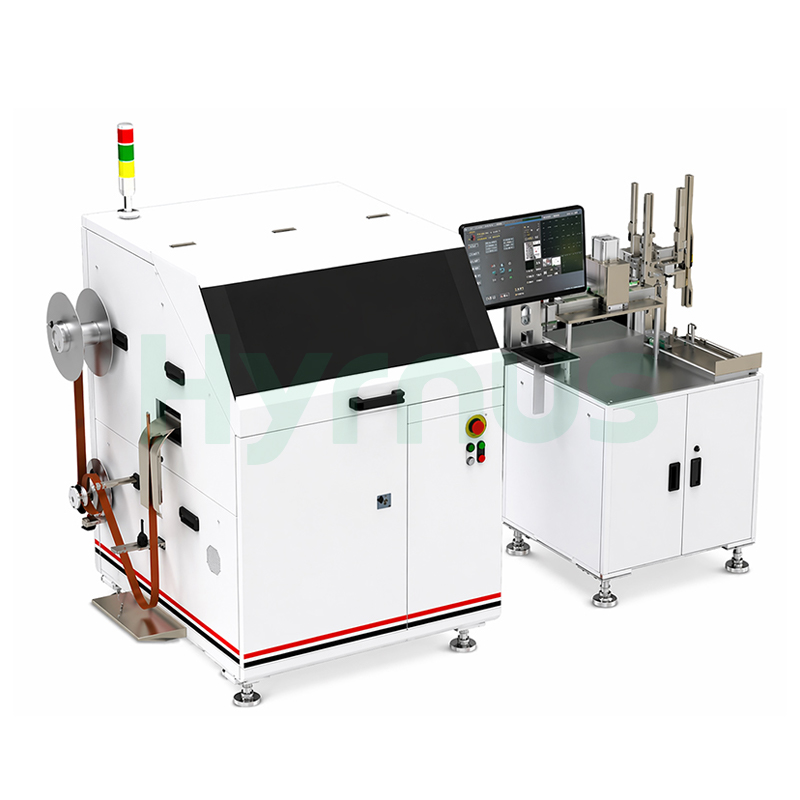

Высокоскоростной эвтектический станок для склеивания кристаллов в маломощных устройствах

HY-TD8 Dто есть БондерОбеспечивает производительность более 18 000 UPH (выходов на миллион микросхем) благодаря высокоскоростной линейной головке для склеивания, высокоточной подаче ленты и сверхширокой направляющей, поддерживающей выводные рамки до 100 мм. Оснащенная линейными моторными приводами с разрешением 0,5 мкм по всем осям, она обеспечивает точность позиционирования ±38 мкм при 3σ на площади склеивания 10 × 100 мм, обрабатывая кристаллы размером от 0,2 × 0,2 мм до 1 × 1 мм с усилием склеивания 30–300 г. Оборудованная системой технического зрения XK, 8 зонами нагрева и опциональной системой контроля после склеивания и мониторинга износа инструмента, машина работает от сети переменного тока 180–240 В мощностью 3,0 кВА, имеет габариты 1828 × 1219 × 1676 мм и весит 800 кг.

Преимущества продукта

Высокоточная система подачи ленты

Стабильная высокоскоростная линейная сварочная головка, идеально подходящая для эвтектических процессов сварки.

Сверхширокая конструкция направляющих поддерживает выводные рамки длиной до 100 мм.

UPH до 18 000+ (LF) ≤ 60 мм, размер матрицы 0,3 мм × 0,3 мм)

Производительность продукта

Оптимизированная аппаратная конфигурация

цифровая камера высокого разрешения

Усовершенствованная конструкция оптической системы для получения более четкого изображения.

Усовершенствованная конструкция пути

Поддерживает выводные рамки до 100 мм.

Усовершенствованная система поддержания постоянной температуры

Для замены инструмента калибр не требуется.

Более быстрая замена форсунок

Простая трехточечная регулировка выравнивания

Простота в использовании, требует минимального обучения.

Технические характеристики

Модель	HY-TD8
Источник питания	180–240 В переменного тока, однофазный, 50/60 Гц, 3,0 кВА
Сжатый воздух	85 л/мин, 5,5 бар (чистый, сухой воздух)
Размер машины	1828 × 1219 × 1676 мм
Масса	800 кг
Ось X/Y	Линейный двигатель, разрешение 0,5 мкм.
Зона склеивания	10 мм (X) × 100 мм (Y)
Ось Z	Линейный двигатель, разрешение 0,5 мкм, ход 40 мм.
Защитный газ	0,1 МПа (H)₂/N₂ смесь, 5–10% водорода)
Размер матрицы	0,2 × 0,2 мм ~ 1 × 1 мм
Система машинного зрения	Система распознавания изображений XK
Режимы зрения	Поиск характеристик, одноточечный PR с углом
Размер журнала	115–305 × 20–115 × 50–200 мм
Размер ведущей рамки	Катушка, ширина 20–100 мм, толщина 0,1–0,2 мм
Сила Бонда	30 г ~ 300 г
Точность размещения	±38 мкм при 3σ
Зоны нагрева	8 зон

Дополнительные функции

Усовершенствованный стол для вафель

Сверхскоростная сварочная головка с контролем давления в реальном времени.

мониторинг износа инструмента для захвата

Проверка после заключения договора купли-продажи

Раздел «Дополнительные функции»

Условия эксплуатации

Температура:Ниже 28°C

Влажность:30% – 70%

Чистая комната:Класс 10 000 или выше

Напряжение:Для всего оборудования, кроме вакуумной печи для оплавления припоя (380 В), требуется напряжение 220 В.
