Высокоточный панельный монтажник для упаковки кристаллов.

HY-PD12Склеивание штампов Это высокоточная система для панельной сборки кристаллов, специально разработанная для передовых процессов упаковки FOWLP/PLP, широко используемая в высокопроизводительных вычислительных чипах/чипах искусственного интеллекта, радиочастотных устройствах 5G/ммВ, решениях SiP и мини/микро светодиодных дисплейных панелях.

  • Бренд :

    HYRNUS
  • Номер изделия. :

    HY-PD12
  • Минимальный объем заказа (MOQ) :

    1 Set
  • Гарантия :

    One-Year Warranty and Lifetime Maintenance
  • Оплата :

    T/T
  • Время выполнения :

    7-35 Days
  • Происхождение продукта :

    China
  • Высокоточный панельный монтажник для упаковки кристаллов.

    Введение в продукт

    HY-PD12 Станок для установки штампов Обеспечивает цикл склеивания длительностью 250 мс с производительностью 14 тыс. единиц в час, гарантируя точность по осям X/Y ±25 мкм и точность вращения ≤ ±3°. Система работает с 12-дюймовыми пластинами с размерами чипов от 0,2 × 0,2 мм до 3 × 3 мм и толщиной чипа ≥100 мкм, поддерживая размеры подложек 340 × 340 мм с толщиной 0,2–4 мм. Оснащенная камерой с разрешением 1280 × 1024 пикселей, обеспечивающей точность распознавания 2,4 мкм, система использует метод захвата поверхности с усилием захвата 30–250 г, диапазон перемещения при склеивании 350 × 350 мм и обеспечивает точность позиционирования ±2 мкм и повторяемость ±1 мкм. Работая от сети 220 В / 50 Гц с номинальной мощностью 1,0 кВт и используя сжатый воздух под давлением 0,6–1,0 МПа, система HY-PD12 обеспечивает надежную и высокоточную работу для гетерогенной интеграции и высокоплотных межсоединений. Производство электроники следующего поколения.

    Технические характеристики

    ПараметрP8П12П8 ПроП12 ПроP12 Макс
    Операционная системаWindows 7
    Цикл образования связей (мс)2002505001000
    УФГ18 тыс.14 тыс.6-8 тыс.3-5 тыс.
    Точность по осям X/Y (мкм)±25±15
    Точность вращения (°)≤±3≤±0,5
    Размер вафли8"12"8"12"12"
    Размер стружки (мм)0.2x0.2~3x31x1~6x6
    Толщина чипа (мкм)≥100
    Размер подложки (мм)500x200340x340685x650
    Толщина подложки (мм)0,2-40,2-2
    Разрешение изображения1280x10242592x1944
    Точность распознавания2,4 мкм1,2 мкм
    Метод выбораПоверхностьВыравнивание поверхности+
    Сила захвата (г)30-25020-250
    Расстояние между точками склеивания (мм)510x210350x350700x660
    Точность позиционирования (мкм)±2±1
    Повторяемость (мкм)±1
    Напряжение220 В/50 Гц
    Сжатый воздух (МПа)0,6-1,0
    Входное вакуумное давление (кПа)-0.6~-1.0
    Мощность (кВт)0,811.21.351.35

    Сценарии применения

    Этот панельный монтажник для корпусирования кристаллов специализируется на передовых процессах упаковки FOWLP/PLP. Он широко используется для монтажа кристаллов высокопроизводительных вычислительных/ИИ-чипов, радиочастотных устройств 5G/мм-диапазона, решений SiP/систем в корпусе и панелей Mini/Micro LED, обеспечивая гетерогенную интеграцию и высокоплотные межсоединения для электроники следующего поколения.

    Подробная информация о товаре

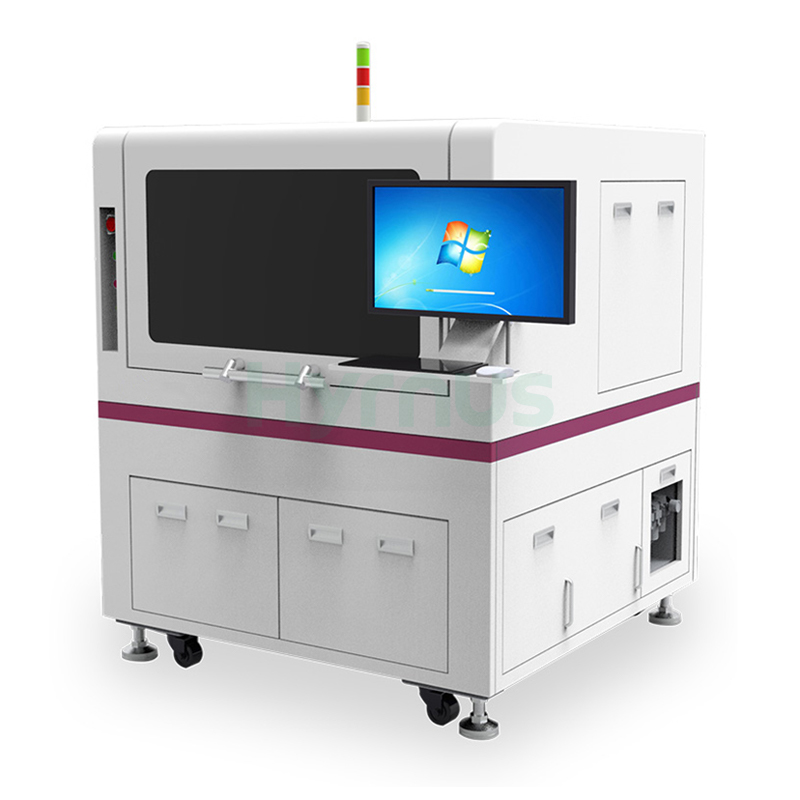

    die bonder
