Высокоскоростной эпоксидный компаунд для склеивания кристаллов с серебром для микросхем общего назначения.

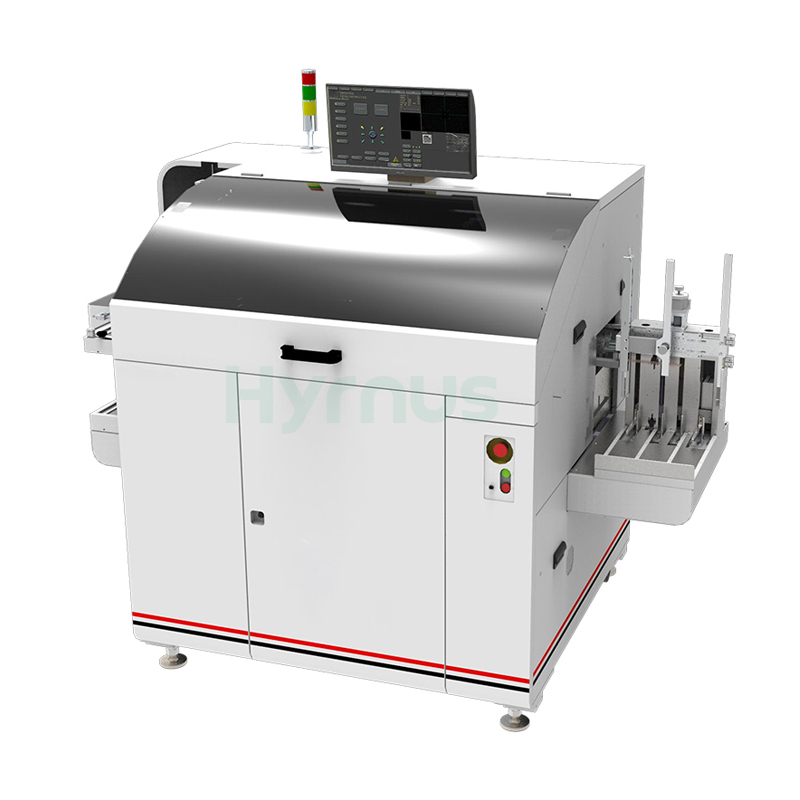

HY-SSD12 Dт.е. Прикрепить оборудование Обеспечивает производительность 20 000 единиц в час с точностью позиционирования по осям XY ±20 мкм при 3σ и точностью поворота кристалла ±0,2° при 3σ (для кристаллов >1×1 мм) или ±1° при 3σ (для кристаллов). <Система работает с размерами кристаллов от 0,25 × 0,25 мм до 14 × 14 мм и поддерживает пластины до 12 дюймов, вмещая рамки длиной 100–300 мм, шириной 15–100 мм и толщиной 0,1–0,8 мм, с размерами магазинов длиной 110–310 мм, шириной ленты 20–110 мм и высотой 70–153 мм. Оснащенная превосходной системой управления подачей и системой распознавания многоуровневых серых образов, обеспечивающей точность позиционирования ±1/4 пикселя, печатающая головка имеет программируемое усилие 30–300 г. Работающий от однофазной сети переменного тока 220 В 50/60 Гц, потребляющий мощность 3000 Вт и требующий сжатого воздуха под давлением 6 бар со скоростью потока 500 л/мин, HY-SSD12 имеет габариты 2288 × 1395 × 1840 мм и весит 1860 кг.

Технические характеристики

Возможности системы	УФ	20 000
	Точность позиционирования по осям XY	±20 мкм при 3σ
	Вращение матрицы (размер матрицы >1×1 мм)	± 0,2° @ 3 σ
	Вращение матрицы (размер матрицы) <1×1 мм)	± 1°@ 3 σ
	Размер матрицы (стандартный)	0,25×0,25 ~ 14×14 мм²
	Размер рамы - Длина	100 – 300 мм
	Размер рамы - Ширина	15 – 100 мм
	Размер рамы - Толщина	0,1 – 0,8 мм
	Размер магазина - Длина	110 – 310 мм
	Размер магазина - ширина ленты	20 – 110 мм
	Размер журнала - Высота	70 – 153 мм
Система головок для склеивания	Бонд Хед Форс	30–300 г (программируемый)
Система пластин	Размер вафли	12–8 дюймов
Система распознавания образов	PR-система	Многосерый ПРС
	Точность позиционирования	±1/4 пикселя
Требования к объекту	Напряжение	220 В переменного тока (однофазный)
	Частота	50/60 Гц
	Минимальное давление воздуха	6 бар (87 PSI)
	Скорость потока	500 л/мин при 6 бар
	Потребление электроэнергии	3000 Вт
Габариты и вес	Ш × Г × В	2288 × 1395 × 1840 мм³
	Вес нетто	1860 кг

Условия эксплуатации

Температура:Ниже 28°C

Влажность:30% – 70%

Чистая комната:Класс 10 000 или выше

Напряжение:Для всего оборудования, кроме вакуумной печи для оплавления припоя (380 В), требуется напряжение 220 В.
