Высокоточная машина для дозирования и склеивания кристаллов для силовых дискретных устройств.

 Высокоточная машина для дозирования и склеивания кристаллов для силовых дискретных устройств.

Введение в продукт

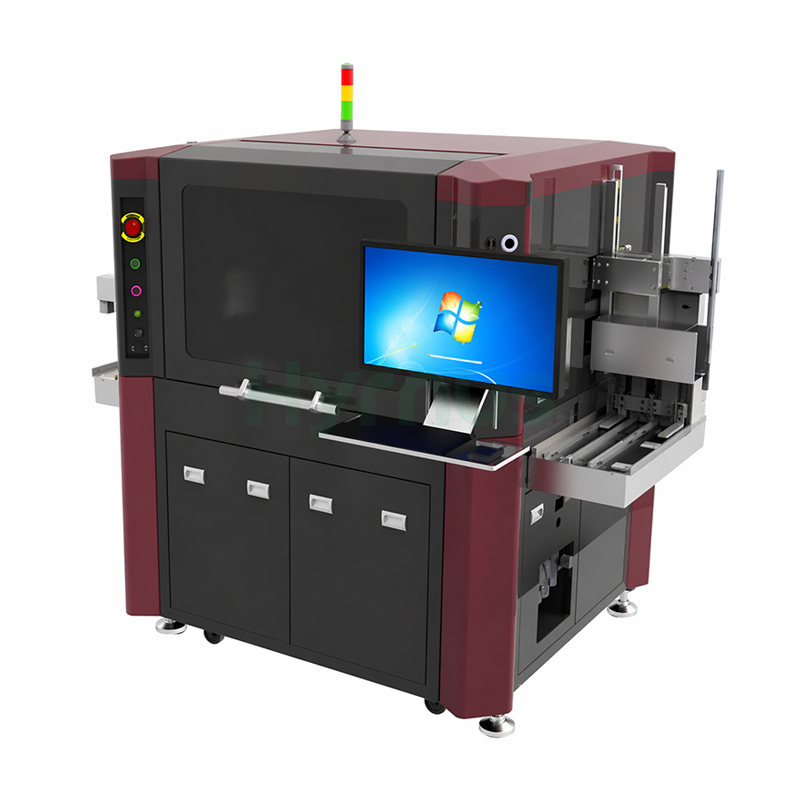

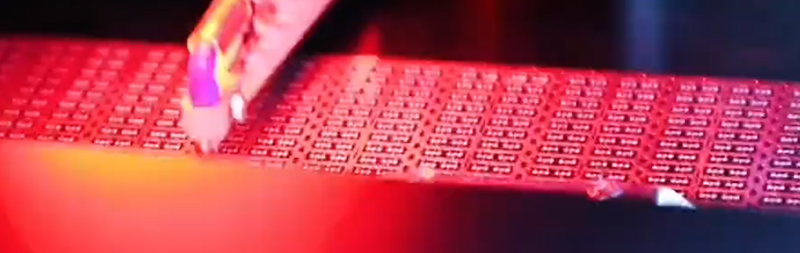

HY-GD08 Средство для склеивания кристаллов Обеспечивает время цикла 120 мс с производительностью 28 тыс. единиц в час, точность позиционирования по осям X/Y составляет ±30 мкм, а точность вращения — ≤ ±3°. Система работает с 8-дюймовыми пластинами с размерами чипов от 0,25 × 0,25 мм до 5 × 5 мм и толщиной чипа ≥100 мкм, вмещает выводные рамки длиной 180–300 мм, шириной 28–100 мм и толщиной 0,1–1 мм, а также имеет магазин размером до 310 мм в длину и 155 мм в высоту. Система оснащена камерой с разрешением 720 × 540 пикселей, обеспечивающей 256 уровней серого и точность распознавания 1/2 пикселя (3,4 мкм) в диапазоне 16 × 16 мм, имеет одинарную поворотную клеевую головку с механическим усилием дозирования 30–250 г и поддерживает пневматический или жидкий режимы дозирования. Работает от сети 220 В / 50 Гц с номинальной мощностью 1,2 кВт и расходом воздуха 10 л/мин (с внешним При работе с вакуумом или без него (330 л/мин) X8 Plus включает в себя автоматическую подачу клея, автоматическую калибровку, обнаружение рамки, загрузку магазина, обнаружение пластины и вращение пластины на 360°, обеспечивая надежную и высокоэффективную работу для прецизионной сборки средних и больших объемов с использованием серебряной эпоксидной смолы или изолирующего клея.

Технические характеристики

Модель	X8 Плюс	X12 Плюс	X8-L	X12-Л	E8
Операционная система	Windows 7	Windows 7	Windows 7	Windows 7	Windows 7
Время цикла	120 мс	140 мс	240 мс	240 мс	90 мс
УФГ	28K	25 тыс.	15K	15K	40K
Точность позиционирования по осям X/Y	±30 мкм	±30 мкм	±25 мкм	±25 мкм	±30 мкм
Точность вращения	≤ ±3°	≤ ±3°	≤ ±2°	≤ ±2°	≤ ±3°
Размер вафли	8"	12"	8"	12"	8"
Размер чипа	0,25×0,25 ~ 5×5 мм				0,15~1 мм
Толщина стружки	≥ 100 мкм	≥ 100 мкм	≥ 100 мкм	≥ 100 мкм	—
Размер ведущей рамки	180~300 × 28~100 мм				—
Толщина выводной рамки	0,1~1 мм				—
Размер журнала	190~310 мм				190~290 мм
Ширина магазина	32~110 мм				32~95 мм
Высота журнала	100~155 мм				—
Пиксели камеры	256 оттенков серого				—
Разрешение изображения	720×540 пикселей		1280×1024 пикселей		720×540 пикселей
Точность распознавания	1/2 пикселя (3,4 мкм)		1/2 пикселя (2,4 мкм)		1/2 пикселя (3,4 мкм)
Диапазон распознавания	16×16 мм				—
Клеевая головка	Односторонняя головка (поворотный рычаг)		Линейный тип		Двойная головка (поворотный рычаг)
Сила дозирования	30–250 г (механический)		20–250 г (программируемый)		30–250 г (механический)
Способ дозирования	Поверхностное дозирование				—
Тип насоса	3 типа		Двойной насос		Двойной насос
Режим дозирования	Пневматическое / Дозирование жидкостей				Инкапсуляция
Крепление рамы	Адсорбция под давлением/вакуумом				—
Автоматическая подача клея	Поддерживается				—
Автоматическая калибровка					Не поддерживается
Обнаружение кадров					—
Загрузка (магазина)					—
Обнаружение пластин					—
Размер вафли	8"	12"	8"	12"	8"
Размер рамки вафли	220×220 мм	320×320 мм	220×220 мм	320×320 мм	230×230 мм
Расширение пластины	Автоматический				Кольцевой тип
Вращение пластины	360°				—
Диапазон хода	0–4 мм				—
Регулировка иглы	Электрический				Руководство
Многоосевой	Поддерживается				—
Источник питания	220 В / 50 Гц				—
Сжатый воздух	0,6–1,0 МПа				—
Вакуум	-0,6 ~ -1,0 кПа				—
Номинальная мощность	1,2 кВт	1,5 кВт	1,0 кВт	1,2 кВт	1,5 кВт
Расход воздуха	10 л/мин (с внешним вакуумом) / 330 л/мин (без вакуума)				10 л/мин / 420 л/мин
