Высокоточная машина для сортировки и установки штампов для светодиодов.

 Высокоточная сортировка и размещение штампов Mмашина для светодиодов

Введение в продукт

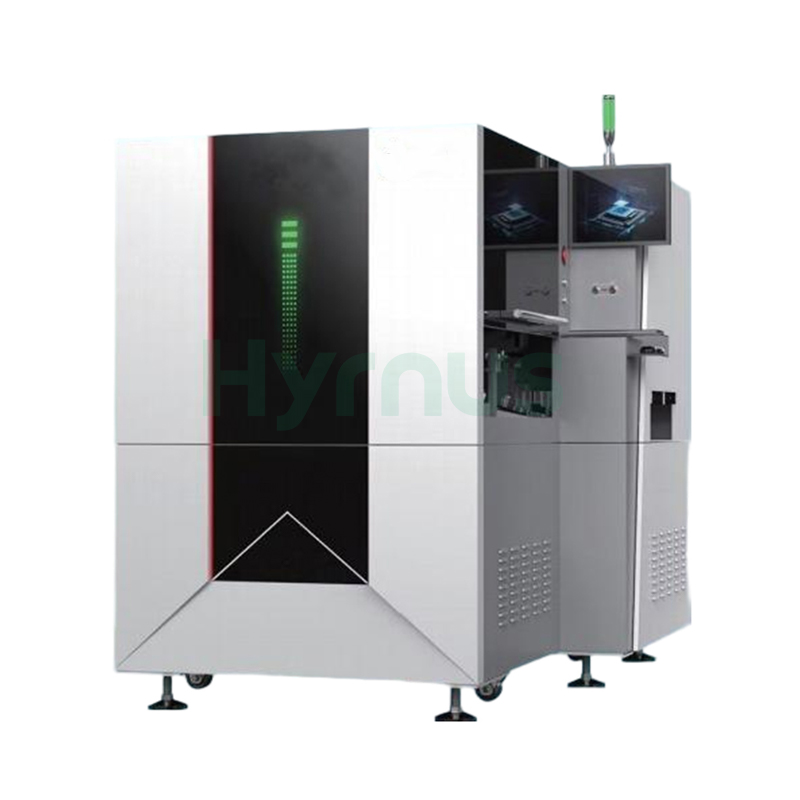

Устройство для склеивания кристаллов HY-LD600 Система поддерживает SMD-компоненты размером 1212 и более, обеспечивая максимальную скорость установки 120 000 шт./ч и фактическую производительность одной машины ≥90 000 шт./ч, с точностью установки ±0,1 мм и выходом годных изделий с первого раза ≥90%. Система оснащена специализированной головкой захвата с двойной осью Z, вместимостью печатных плат размером 350 × 350 мм и механизмом подачи материала с помощью вибрационной пластины по двум линиям подачи, что исключает необходимость в ленточном монтаже светодиодных компонентов и значительно снижает затраты на материалы. Благодаря системе выравнивания MARK и визуализации нижней стороны в процессе монтажа, система машинного зрения обеспечивает оптимальное время контакта 0,045 сек/чип. Станок работает от сети 220 В / 50 Гц с номинальной мощностью 2,65 кВт, требует давления воздуха 0,45–0,5 МПа, имеет габариты 1900 × 1620 × 1800 мм и весит 1850 кг. Благодаря удобному двуязычному интерфейсу, гибкой конфигурации производственной линии и простоте обслуживания, HY-LD600 предлагает экономичное, высокоскоростное и высокоточное решение для производства светодиодных модулей.

Характеристики оборудования

Поддерживает компоненты с характеристиками 1212 и более.

Эффективно повышает процент выхода годной продукции с первого раза на производственной линии до ≥90%.

≤ ±0,1 мм

Производительность до 120 000 шт./час

≥ 90 000 шт./час

Обеспечивает гибкую настройку производственной линии.

Удобный двуязычный (китайский/английский) интерфейс с простым программированием.

Простая в обслуживании конструкция для упрощения технического обслуживания.

Технические характеристики

Элемент	Спецификация
Звукоснимательная головка	1 комплект: Специально для печатных плат (две оси Z)
Максимальная высота компонента	10 мм
Размер доски (Ш)×D)	350 × 350 мм
Подъездные пути	2 × Вибрационная пластинчатая система подачи сыпучих материалов
Конфигурация поставки компонентов	Вибрационная пластинчатая система подачи сыпучих материалов
Зрительная система	Выравнивание меток + съемка нижней части фюзеляжа в полете
Оптимальное время такта	0,045 сек/чип
Лучший показатель CPH (компонентов в час)	120 000 шт./час
Последовательное подключение оборудования (пропускная способность)	≥ 90 000 шт./час (например, 8 станков в линии)
Показатель выхода продукции на основе свернутой пропускной способности	≥ 90%
Диапазон размеров SMD-компонентов	1212 и выше
Точность размещения	±0,1 мм
Источник питания	220 В, 50 Гц
Номинальная мощность	2,65 кВт
Давление подачи воздуха	0,45–0,5 МПа
Габаритные размеры (Д) × W × H)	1900 × 1620 × 1800 мм
Вес машины	1850 кг
Уровень шума (в среднем за 5 минут)	70 дБ
Другой	В зависимости от фактического товара
