Высокоточная автоматическая машина для эвтектической сварки высоконадежных силовых дискретных устройств.

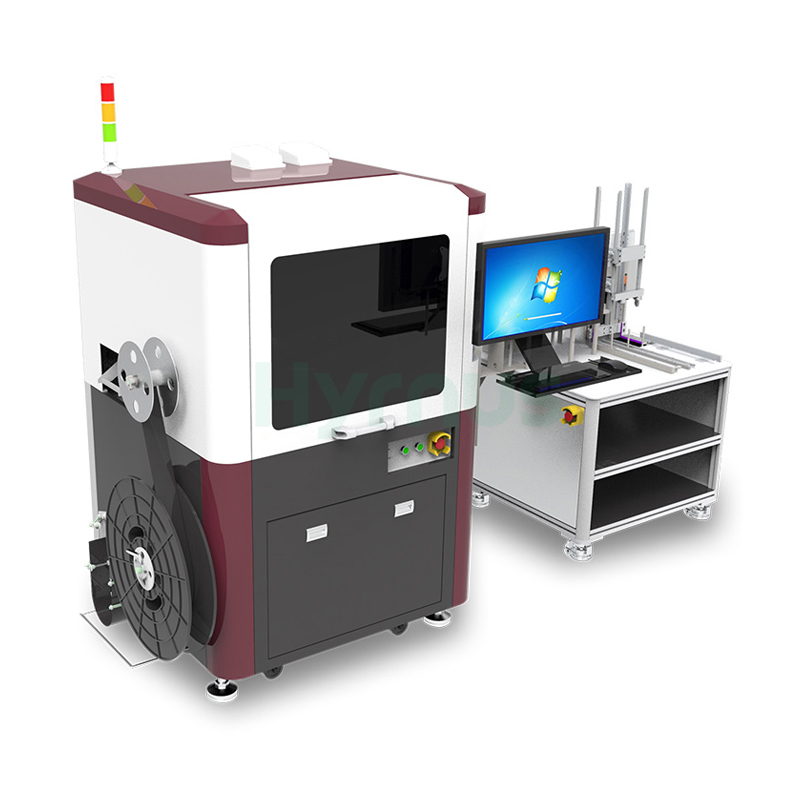

HY-ED08 Dто есть Бондер Обеспечивает время цикла 140 мс при производительности 25 тыс. единиц в час, гарантируя точность позиционирования по осям X/Y ≤ ±30 мкм, точность вращения ≤ ±3° и точность установки ±2 мкм. Система работает с 8-дюймовыми пластинами с размерами чипов от 0,15 × 0,15 мм до 1 × 1 мм и толщиной выводов ≥150 мкм, вмещая выводные рамки шириной 28–80 мм и толщиной 0,1–0,3 мм. Оснащенная камерой с разрешением 720 × 540 пикселей, обеспечивающей 256 уровней серого и точность распознавания 1/2 пикселя (3,4 мкм) в диапазоне 16 × 16 мм, система имеет двухголовочную склеивающую головку с механическим усилием склеивания 30–250 г, 6 температурных зон с максимальной температурой 500 °C и поддерживает подачу материала в рулонах. Работая от сети 220 В / 50 Гц с номинальной мощностью 3 кВт и расходом воздуха 10 л/мин (с внешним вакуумом) или 220 л/мин (без него), система HY-ED08 R8 обеспечивает... Эвтектическое соединение с низким уровнем напряжений и низким термическим сопротивлением, отличающееся высокой точностью и надежностью для массового производства.

Технические характеристики

Элемент	R8	Р8-Л
Операционная система	Windows 7
Время цикла	140 мс	220 мс
УФ	25 тыс.	16K
Точность позиционирования по осям X/Y	≤ ±30 мкм
Точность вращения	≤ ±3°
Размер вафли	8"
Размер чипа	0,15×0,15–1×1 мм	0,3×0,3–2×2 мм
Толщина свинца	≥150 мкм
Ширина свинцовой рамки	28–80 мм
Толщина выводной рамки	0,1–0,3 мм
Длина магазина	190–290 мм
Ширина магазина	32–95 мм
Высота журнала	100–155 мм
Камера	256 уровней серого
Разрешение изображения	720×540 пикселей
Точность распознавания	1/2 пикселя (3,4 мкм)
Диапазон распознавания	16×16 мм
Глава Бонда	Двойная головка	Линейный тип
Сила Бонда	30–250 г (механический)	20–250 г (программируемый)
Метод склеивания	Поверхностный захват
Зона склеивания	85×15 мм
Точность размещения	±2 мкм
Температурные зоны	6	8
Максимальная температура	Макс. 500°C
Автоматическая подача	Не поддерживается
Автоматическая загрузка	Не поддерживается
Подача материала в рулон	Поддерживается
Z-ход	0–4 мм
Регулировка верхней иглы	Электрический
Многоигольный	Необязательный
Источник питания	220 В / 50 Гц
Сжатый воздух	0,6–1,0 МПа
Вакуум	-0,6 ~ -1,0 кПа
Номинальная мощность	3 кВт	3,2 кВт
Расход воздуха	10 л/мин (с внешним вакуумом)	10 л/мин (с внешним вакуумом)
	220 л/мин (без вакуума)	120 л/мин (без вакуума)
Размеры	Верхний блок (Д × Ш × В)	1250 × 1100 × 1500 мм (без учета освещения башни)
	Нижний блок (Д × Ш × В)	950 × 740 × 1350 мм
	Размеры кормушки (Д × Ш × В)）	700 × 300 × 800 мм
Масса	Верхний блок	800 кг
	Нижний блок	150 кг

Сценарии применения

Этот эвтектический сварочный аппарат SOT/SOD разработан для высоконадежной сварки силовых дискретных устройств. Благодаря эвтектическим процессам с низким уровнем напряжения и низким тепловым сопротивлением, он широко применяется в массовом производстве MOSFET-транзисторов и диодов для автомобильной, промышленной и высокочастотной бытовой электроники.
