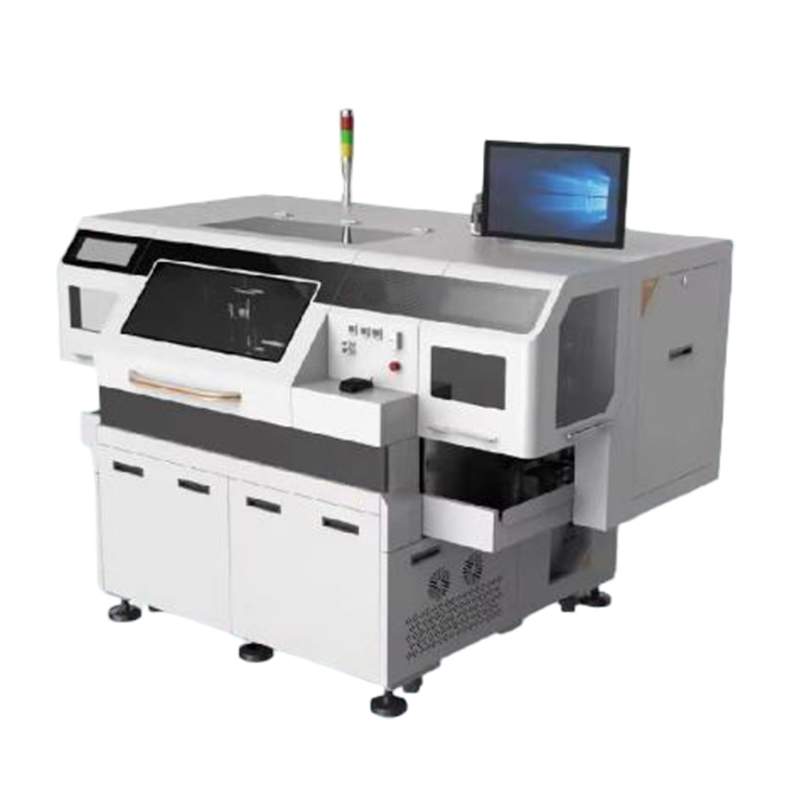

Высокопроизводительный линейный станок для монтажа кристаллов серии 1 для корпусирования интегральных схем.

Машина для линейного монтажа кристаллов HY-LD512H — это высокопроизводительный линейный станок для монтажа кристаллов, разработанный специально для современных приложений упаковки интегральных схем. Разработано для удовлетворения строгих требований современного полупроводникового производства.

Бренд :
HYRNUS
Номер изделия. :
HY-LD512H
Минимальный объем заказа (MOQ) :
1 Set
Гарантия :
One-Year Warranty and Lifetime Maintenance
Оплата :
T/T
Время выполнения :
7-35 Days
Происхождение продукта :
China

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Введение в продукт

Система линейного монтажа кристаллов серии HY-LD512H обеспечивает исключительную точность позиционирования, высокую производительность и широкую гибкость технологического процесса, что делает ее идеальным выбором как для серийного производства, так и для новых технологий упаковки. В основе HY-LD512H лежит усовершенствованная архитектура линейного двигателя, которая обеспечивает плавное движение без вибраций и превосходную стабильность положения. Это позволяет достичь точности установки кристалла ±20 мкм и точного управления вращением, при этом угловая точность сохраняется в пределах ±1° для чипов размером более 1 мм и ±3° для устройств меньшего размера. Такая точность имеет решающее значение для обеспечения надежных электрических характеристик и выхода годной продукции в корпусах с малым шагом выводов и высокой плотностью.

Основные технические характеристики

Технические характеристики серии HY-LD512H
Системная функция
Совместимость с пластинами	8" / 12" пластины
Пропускная способность (UPH)	16 000 UPH / Макс. 230 MS (в зависимости от размера кристалла и держателя выводной рамки)
Точность крепления кристалла	±20 мкм
Точность вращения матрицы	Размер чипа ≥ 1 мм: ±1°Размер чипа < 1 мм: ±3°
Поддерживаемые процессы	FOWLP, склеивание кристаллов, склеивание зажимами.
Конфигурация устройства
Диапазон размеров чипов	0,25 × 0,25 мм – 10 × 10 мм
Максимальный размер пластины	12"
Максимальная коррекция угла наклона пластины	±180°
Разрешение	1 мкм
Несущий элемент свинцовой рамы
Длина ведущей рамки	110 мм – 300 мм
Ширина свинцовой рамки	30 мм – 100 мм
Толщина выводной рамки	0,12 мм – 0,76 мм
Система распознавания изображений
Уровни серого	256-уровневая шкала серого
Разрешение	656 × 492 пикселя
Точность распознавания	±0,025 млн. при дальности наблюдения 50 млн.
Технические характеристики электрооборудования и пневматических систем
Напряжение / Частота	220 В переменного тока ±5% / 50 Гц
Номинальная мощность	2500 Вт
Требования к сжатому воздуху	0,5 МПа (минимум)
Расход воздуха	40 л/мин
Механические размеры
Габариты (Д) × W × H)	Л 2300 × В 1450 × Высота 1550 мм
Масса	2200 кг
