Высокоскоростной и высокоточный аппарат для сверхтонкой компоновки кристаллов в современных полупроводниковых устройствах.

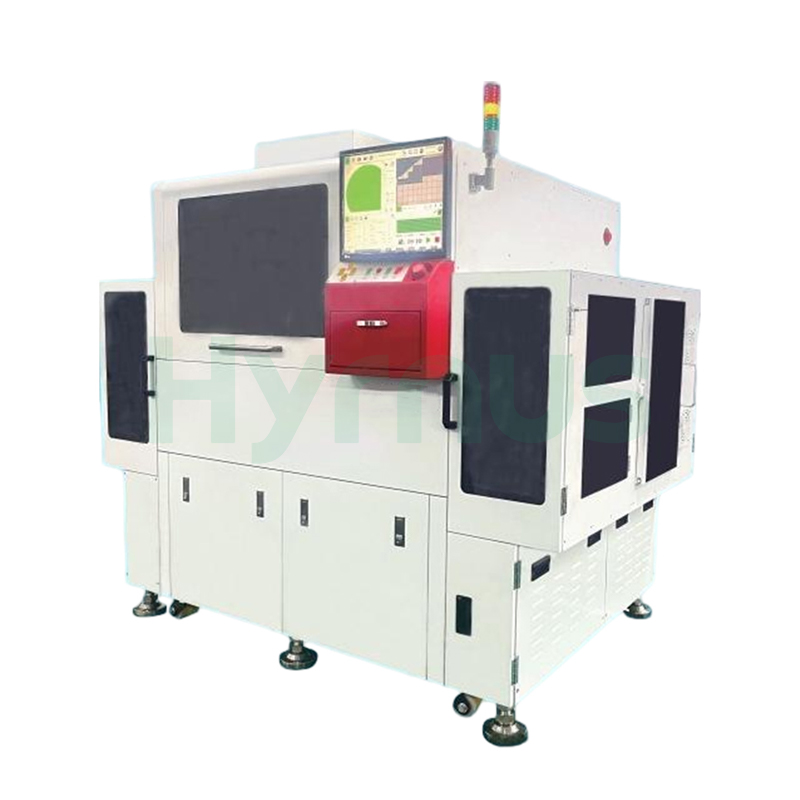

Машина для склеивания кристаллов HY-DP200 Система обеспечивает производительность 6 тыс. единиц в час для эпоксидного склеивания и 3,5 тыс. единиц в час для склеивания методом DAF, с точностью склеивания ±10 мкм (X/Y) и ±0,1° (θ), а также точностью эпоксидного склеивания ±20 мкм (X/Y) и ±1,0° (θ). Система работает с кристаллами размером от 0,5 мм до 20 мм, обрабатывает 8- и 12-дюймовые пластины с функциями автоматического выравнивания по углу тета и автоматического расширения, а также поддерживает подложки длиной до 300 мм. Оснащенная 5-мегапиксельной камерой машинного зрения (2048 × 2048 пикселей) и 256-уровневым распознаванием образов в оттенках серого, она обеспечивает точность позиционирования ±4 пикселя и угловую точность ±0,01° в поле зрения 20 × 20 мм. Склеивающая головка обеспечивает усилие склеивания от 0,5 Н до 30 Н (опционально) с автоматической калибровкой тензодатчика, предварительным/последующим визуальным контролем и автоматической калибровкой уровня Z. Работает от однофазного переменного тока 200–240 В ±10% 50/60 Гц с потребляемой мощностью около 2,2 кВт, требует сжатого воздуха с давлением более 5 кгс/см² и вакуума ниже -750 мм рт. ст. При габаритах 2200 мм × 1460 мм × 1800 мм (с FFU) и весе около 2300 кг, HY-DP200 обеспечивает высокую надежность со средним временем безотказной работы (MTBA) 120 минут и средним временем наработки на отказ (MTBF) 168 часов в чистой среде класса 1000, что делает его идеальным решением для прецизионного приклеивания штампов в крупносерийном производстве.

Основные технические характеристики

Технические характеристики серии HY-DP200
Системная производительность	УФ
	DAF: 3,5 тыс. м/ч, эпоксидная смола: 6 тыс. м/ч
Пакет приложений		IC, LSI, BGA, CSP, QFN, NAND Flash, Mobile DRAM, eMMC, SiP, Small Die
Возможности системы	Точность соединения эпоксидной смолы	X/Y: ±20 мкм, θ: ±1.0°
	Точность облигаций	X/Y: ±10 мкм, θ: ±0.1°
	MTBA	120 минут
	MTBF	168 часов
	Чистый класс	Класс 1000
	Контроль	на базе ПК
	Метод Бонда	Эпоксидная паста и DAF
Возможности погрузочно-разгрузочных работ	Размер матрицы	0,5 - 20 мм
	Субстрат	Длина: 100–300 мм; Ширина: 50–100 мм
	Журнал	Длина: 110–320 мм; Ширина: 40–110 мм; Высота: 100–190 мм
Система пластин	Обработка пластин	8", 12"
	Автоматическая тета-коррекция	360° Вращение
	Автоматическое расширение	10 мм
Глава Бонда	Сила Бонда	0,5 - 5 Н ±15%, 5 - 30Н ±5% (до 30 Н: опционально)
	Ось головки соединения	Ось XYZ-Тета (одиночная)
Система измерения и контроля	Функции	Автоматическая калибровка обратной связи тензодатчика, автоматическая калибровка уровня Z до и после визуального контроля.
Система распознавания образов	PR-система	256 уровней серого
	Камера	5-мегапиксельная камера (2048 × 2048)
	FOV	20 × 20 мм
	Точность позиционирования	±4 пикселя
	Угловая точность	±0,01°
Электрические параметры	Напряжение	переменный ток 200–240 В ±10%
	Частота	Однофазный 50/60 Гц
	Сжатый воздух	Более 5 кгс/см²
	Вакуум	-750 мм рт. ст. ниже
	Потребление электроэнергии	Примерно 2,2 кВт
Размер/вес (ориентировочно)	Габариты (Ш) × D × H)	2200 × 1460 × 1800 мм (с FFU 115H)
	Вес нетто	Примерно 2300 кг
