Автоматический пресс для склеивания кристаллов с магазином на 12 сопел для упаковки микросхем методом флип-чипов с использованием клея.

Введение в продукт

HY-GD3000 Автоматический станок для склеивания кристаллов Разработан для всех типов упаковки микросхем с использованием клея, имеет полностью программируемые последовательности монтажа, позволяющие адаптировать его к индивидуальным производственным процессам. Поддерживает автоматическую поточную загрузку и выгрузку, вмещает приспособления размером до 300×200 мм и поставляется с 12 автоматически переключаемыми дозирующими наконечниками, 12 соплами для захвата и 5 выталкивающими штифтами, способными работать с пластинами размером до 12 дюймов.

Эта машина предлагает двойное решение для дозирования, включая дозирование с помощью шприца и подачу клея в несколько лотков, в сочетании с полностью замкнутой системой управления усилием по оси Z, обеспечивающей минимальное усилие склеивания 10±1 г для защиты крошечных компонентов. Встроенная функция поворота микросхемы на 180 градусов позволяет удовлетворить потребности в современных технологиях упаковки.

Оснащенная многоканальной системой двойного визуального контроля, система обеспечивает полную визуализацию всего процесса монтажа, гарантируя стабильную, высококачественную и сверхточную обработку для массового производства полупроводниковых микрочипов.

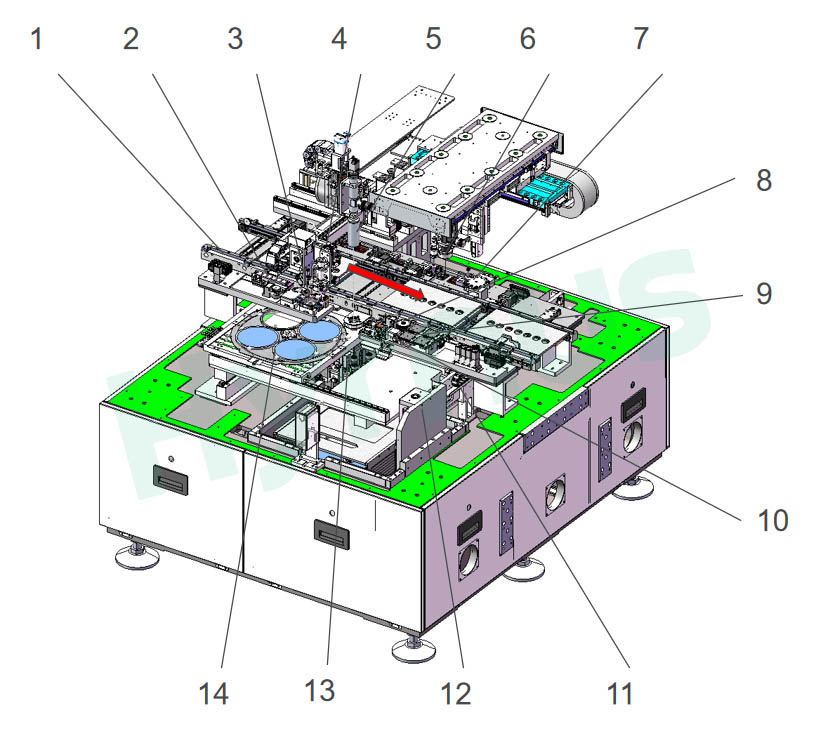

Список компонентов

Характеристики продукта

1. Совместимость с различными процессами упаковки микросхем с использованием клея, программируемые процедуры монтажа.

2. Поддерживает поточную загрузку и разгрузку, максимальный размер крепления: 300×200 мм.

3. 12 автоматически переключаемых дозирующих наконечников, 12 сопел и 5 выталкивающих штифтов.

4. Обрабатывает пластины диаметром до 12 дюймов.

5. Два режима дозирования: дозирование с помощью шприца и дозирование с помощью многокомпонентного лотка для клея.

6. Полностью замкнутая система управления усилием по оси Z, минимальное усилие склеивания: 10±1 г.

7. Поддерживается монтаж методом «перевернутого чипа»

8. Визуализация всего процесса монтажа.

Основные функциональные модули



Название компонента	Описание
Журнал «Советы по конвейерам и склеиванию»	Регулируемая ширина конвейера до 200 мм, механические зажимы на станциях дозирования и склеивания; вращающийся магазин для форсунок вмещает до 12 форсунок.
Хранение наконечников для макания и лотки для клея	Вмещает 12 наконечников для нанесения капель разного размера; два лотка для клея на два типа клея; автоматическая очистка и калибровка высоты дозирующих игл.
Дозатор и ПЗС-матрица 1	XYZ-манипулятор с ПЗС-матрицей для высокоточной дозировки; поддерживает погружную и шприцевую дозировку; контактное и бесконтактное измерение высоты.
Манипулятор для склеивания и система позиционирования ПЗС-матрицы	Автофокусная ПЗС-матрица CCD2 для контроля кристалла на синей ленте, ПЗС-матрица CCD3 для выравнивания подложки и кристалла; линейный манипулятор XYZR для стабильного перемещения; полностью замкнутая система управления силой по оси Z с переключателем положения/крутящего момента.
Модуль Flip Chip, устройство загрузки кристаллов в лоток и ПЗС-матрица CCD4 с верхним обзором.	Система распознавания обратной стороны CCD4 для позиционирования кристалла; опционально 180°.掳 Модуль переворачивания, 4 лотка для пластин 2 дюйма без функции переворачивания; датчик давления калибрует усилие сопла; калибровочная пластина проверяет точность склеивания.
Система погрузки и разгрузки Blue Tape	Захватное устройство перемещает синюю ленту между магазином и рабочей платформой; подъемный механизм магазина автоматически загружает/выгружает многослойные синие ленты.
Система выталкивающих штифтов	Поддерживает выталкивание вверх и снятие покрытия вниз; магазин для выталкивающих штифтов с 5 комплектами для снятия покрытия с штампов разных размеров.
Рабочий стол для изготовления вафельных колец	Модуль XY обеспечивает точное перемещение пластин; вмещает 1 шт. 12-дюймовой или 4 шт. 6-дюймовых синих лент для повышения производительности.
Рама машины	Рама из чугуна и литого алюминия с анализом жесткости и модальными характеристиками; отливки, прошедшие термообработку для снятия напряжений, обеспечивают долговременную стабильную работу.
Система загрузки и разгрузки магазина (опционально)	Дополнительная функция загрузки/выгрузки магазина: приспособления автоматически подают/вынимают лотки для линейного дозирования и склеивания; полностью закрытая конструкция предотвращает загрязнение материала.
