HY-OE3200 DУстановка для эвтектической сварки предназначена для соединения силовых устройств, светодиодов, компонентов оптической связи, таких как лазерные диоды, фотодиоды/тиооптические преобразователи и т. д., поддерживая широкий спектр форматов микросхем/устройств с полностью автоматической установкой.
Бренд :
HYRNUSНомер изделия. :
HY-OE3200Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaВысокоскоростной эвтектический бондер для оптической связи
Введение в продукт
HY-OE3200 Устройство Eutectic Bonder предназначено для эвтектического соединения силовых приборов, светодиодов, компонентов оптической связи, таких как лазерные диоды, фотодиоды/тиооптические интерферометры и т. д., поддерживая широкий спектр форматов микросхем/устройств с полностью автоматической установкой.В областях оптической связи, силовых устройств и корпусирования светодиодов точность размещения и эффективность производства напрямую определяют производительность устройств и себестоимость их изготовления.
Основные технические характеристики

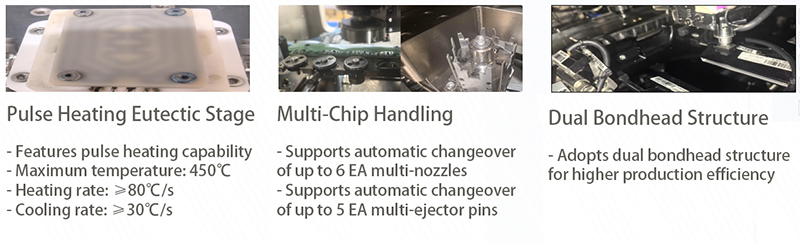

Благодаря уникальной для отрасли конструкции с двойной портальной платформой, она обеспечивает превосходную эффективность укладки. Максимальная температура до 450℃ и герметичная конструкция направляющих, создающая защитную газовую атмосферу, гарантируют выдающиеся результаты эвтектического склеивания.
Сценарии применения
Высокоточная эвтектическая сварка для порошкаустройства, LEDs, а также компоненты оптической связи, такие как COC/COS, LD, TIA, PD и т. д.
Технические характеристики
| Элемент | Спецификация |
| Имя | Высокоскоростной эвтектический бондер для оптической связи |
| Модель | HY-OE3200 |
| Точность размещения | Точность позиционирования по осям X/Y: ±1,5 мкм при 3σ (калибровочный образец) |
| CPH (±1,5 мкм) | 500 (стандартная матрица, время нагрева = 7 с) |
| Размер матрицы | 0,2–3 мм |
| Тип субстрата | Отдельный субстрат, размер 0,5–20 мм |
| Сила Бонда | 10–1000 гф |
| Методы подачи материала в матрицу с поддержкой | Упаковка для вафель, гелевая упаковка, расширительное кольцо для вафель, лоток. |

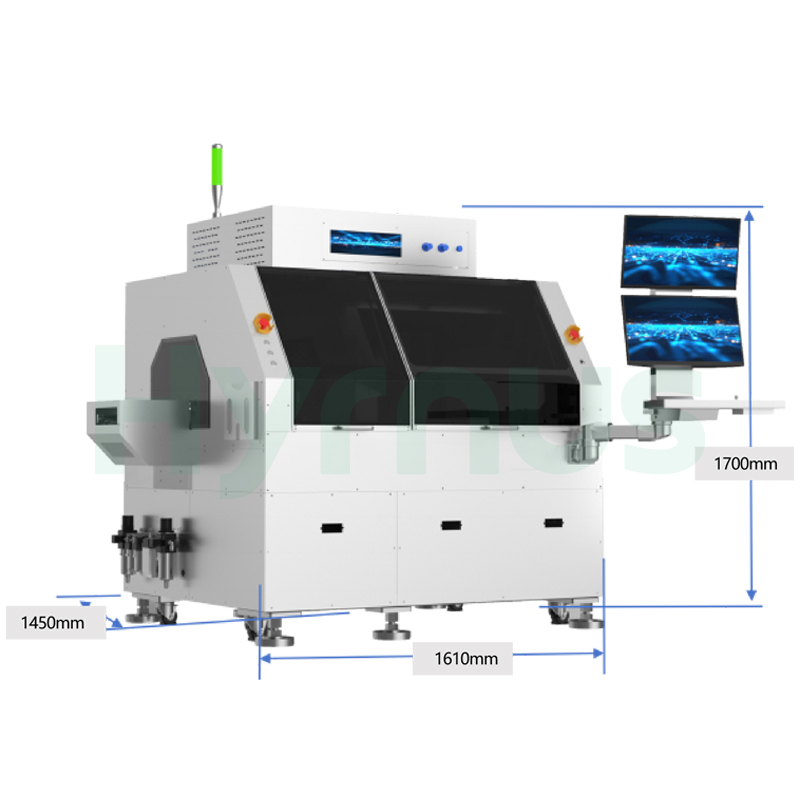

| Габариты оборудования | 2200 × 1450 × 1750 мм (включая модуль загрузки/разгрузки) |
| Вес оборудования | 2300 кг |
| Операционная среда | 23 ± 3°C / 40–60% относительной влажности |
