HY-TF200L использует систему штамповки с двумя нижними маховиками для последующей обрезки, формовки и разделения выводных рамок полупроводниковых компонентов, совместимую с корпусами SOT, TO, SOP и DIP. Она работает со скоростью 80–120 ходов в минуту, управляется ПЛК и имеет полную систему блокировки безопасности, поддерживает опциональный визуальный контроль с помощью ПЗС-матрицы и сетевое подключение к системе MES. Поставляется с полным комплектом прецизионных запасных частей для пресс-форм, что соответствует требованиям массового производства корпусов интегральных схем.
Бренд :
HYRNUSНомер изделия. :
HY-TF200LМинимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaАвтоматическая машина для обрезки и формовки полупроводниковых выводных рамок с двумя нижними маховиками
Введение в продукт
HY-TF200L Автоматический станок для обрезки и формовки с двумя нижними маховиками Это профессиональное оборудование для постобработки полупроводниковых компонентов после формовки, предназначенное для обрезки, формовки и разделения выводов и контактов формованных полупроводниковых выводных рамок. Широко применяется для основных типов корпусов микросхем SOT, TO, SOP и DIP, обеспечивая высокоскоростное, стабильное и автоматизированное массовое производство для производителей полупроводниковой упаковки.
В отличие от традиционного одноприводного оборудования для обрезки, наша конструкция штамповки с двумя нижними маховиками обеспечивает более высокую силу пробивки и равномерное распределение напряжений, продлевая срок службы прецизионных пресс-форм. Она эффективно уменьшает образование заусенцев и деформацию штифтов, снижая процент брака при обработке выводных рамок. Благодаря взаимозаменяемым запасным частям для прецизионных пресс-форм, одна машина может гибко переключаться между различными спецификациями упаковки, что снижает ваши инвестиционные затраты на оборудование.
Применение продукта
Данное оборудование предназначено для обрезки, формовки и разделения литых выводных рамок полупроводниковых микросхем, совместимых с основными типами корпусов SOT, TO, SOP и DIP для массового производства корпусов интегральных схем.
Характеристики продукта

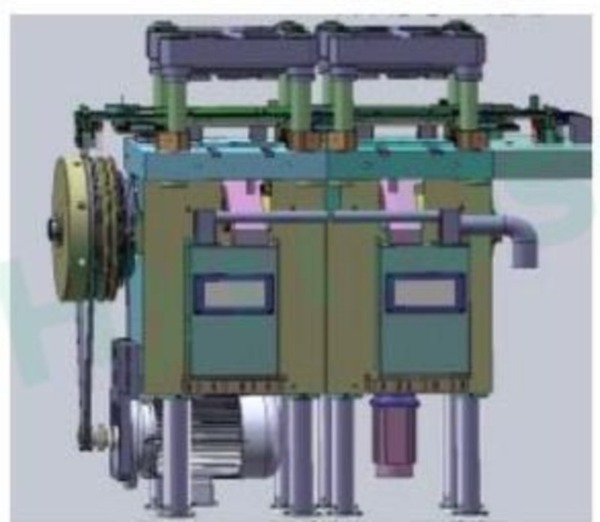

1. Двойная система привода нижнего маховика, равномерное усилие штамповки, меньшее образование заусенцев и длительный срок службы пресс-формы.
2. Высокоскоростная штамповка со скоростью 80–120 проходов в минуту, кулачковая подача для точного позиционирования выводной рамки.
3. Двойные эластичные зажимы, непрерывная циклическая подача, два режима приема: трубчатый и контейнерный.
4. ПЛК Mitsubishi/Yonghong + сенсорный экран, вызов параметров одним нажатием для корпусов SOT/TO/SOP/DIP
5. Полная блокировка безопасности: световая завеса, датчик двери и кнопка аварийной остановки.
6. Дополнительная опция: визуальный контроль дефектов с помощью ПЗС-матрицы и подключение к заводской сети MES.
7. Сменные прецизионные запасные части для пресс-форм, одна машина для нескольких типов упаковки.

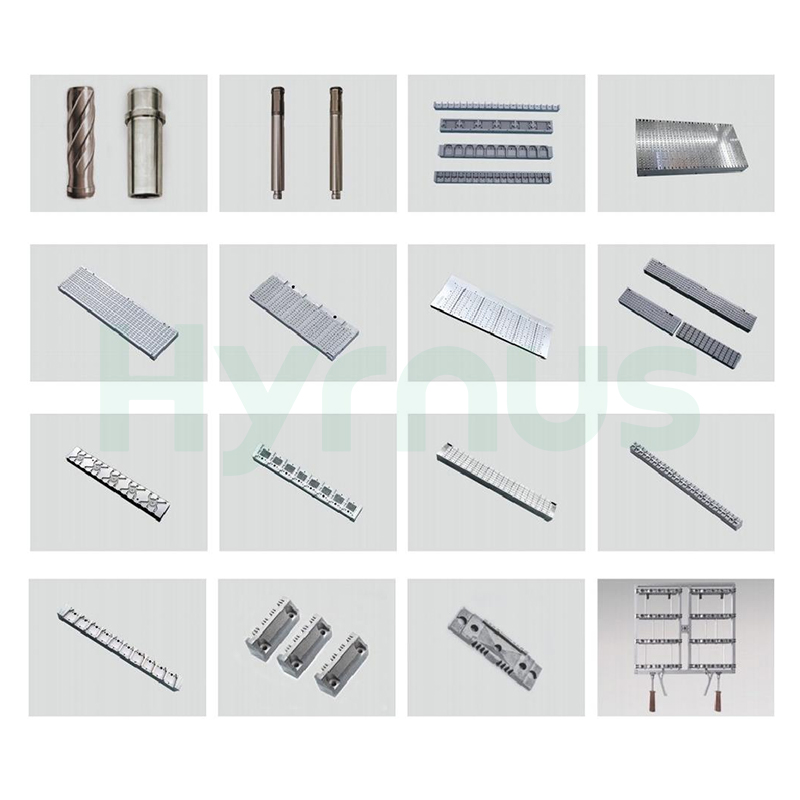

Запасные части для прецизионных пресс-форм
Технические характеристики
| Элемент | Спецификация |
| Система штамповки | Автоматическая система штамповки с двойным нижним маховиком. |
| Приложение | Обрезка, придание формы и разделение выводов и контактов формованных полупроводниковых компонентов. |
| Совместимые типы упаковки | СОТ, ТО, СОП, ДИП |
| Скорость штамповки (уд/мин) | 80–120 гребков в минуту |
| Система управления | Программируемые логические контроллеры Mitsubishi / Yonghong + сенсорный экран + кнопки управления |
| Энергетическая система | Двигатель + Сцепление |
| Механизм открытия и закрытия пресс-формы | Сервомотор + редуктор |
| Механизм подачи | Подача кулачкового механизма |
| Механизм загрузки | Двойные независимые пружинные зажимы для непрерывной циклической подачи. |
| Приемный механизм | Сбор труб или хранение сыпучих материалов в ящиках |
| Конфигурация безопасности | Световая завеса, датчик открытия двери, полная блокировка безопасности и кнопка аварийной остановки. |
| Дополнительный аксессуар 1 | Устройство визуального контроля CCD |
| Дополнительный аксессуар 2 | Функция сетевого взаимодействия системы MES |
