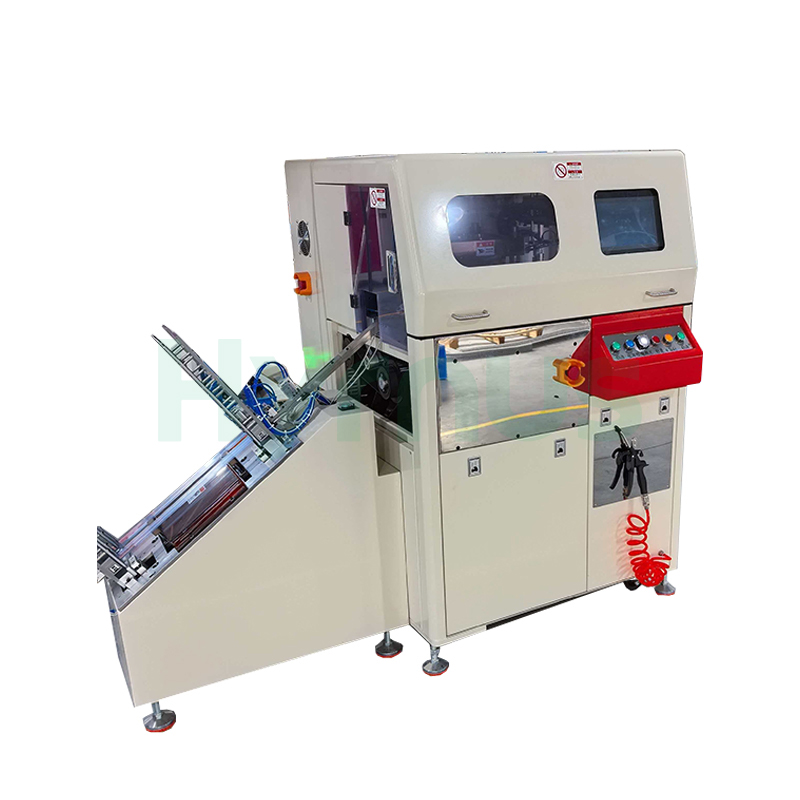

Высокоточный станок для обрезки и формовки выводов корпуса TO 220

Машина для обрезки и формовки корпусов HY-TF221 TO использует цельную конструкцию пресс-формы для выполнения операций удаления, обрезки и разделения в одном процессе, обрабатывая 5 позиций за один ход (20 единиц на выводную рамку).Предназначен для высокоточной обработки выводных рамок корпусов TO, объединяя удаление затвора, обрезку и разделение в единую автоматизированную операцию. Идеально подходит для корпусов TO-220, TO-247, TO-252, TO-263, MOSFET, IGBT и других силовых полупроводниковых устройств, обеспечивает высокую точность, стабильную работу и превосходную однородность продукции. Оснащенный сервоприводом, прочной оснасткой из вольфрамовой стали и стали ASP23, системой непрерывной загрузки с двух магазинов и интеллектуальной системой управления ПЛК, станок обеспечивает надежную работу, сокращает время простоя и повышает эффективность производства, что делает его идеальным решением для современных линий упаковки полупроводников.

Технические характеристики изделия

Показатели производительности системы
UPH для TO-220	≥ 15,6 тыс. / час
Частота ударов при пробивании	50–70 гребков в минуту	Рекомендуемая частота гребков: 65 гребков в минуту.
MTBA (среднее время между оказанием помощи)	≥ 40 минут
MTBF (среднее время между отказами)	≥ 120 часов
Среднее время решения проблемы (MTTA)	≤ 5 минут
Коэффициент простоя	≤ 3%
Функциональные индикаторы пресс-форм
Настройка этапа процесса	Дегат + Обрезка + Разделение
Позиции для перфорации (20 шт./выводная рамка)	5 шт. / Шаг
Пробойник	≤ 0,08 мм
Отклонение при ударе	Центр ≤ 0,03	положение лопасти относительно центра выводной рамки
Искажение свинца	≤ ± 0,15
Повреждения от раздавливания свинца	Запрещено
Повреждения от сдавливания формованного кузова	Запрещено
Прямое воздействие ударной нагрузки на формованный корпус	Запрещено
Материал для пробивных инструментов	Вольфрамовая сталь / ASP23
Срок службы инструмента	2 миллиона инсультов	Инструмент для обрезки
Материал для формовочного инструмента	Н/Д
Выход при пробивании	≥ 99,95%
Время переточки инструмента	2 раза
Установка после переточки инструмента	Замените прокладки
Структура	Трехпластинчатый тип внутренней/наружной направляющей стойки
Структура руководства	сепаратор шарикоподшипника
Защита от ошибок	Да
Определение местоположения	Да
Идентификация типа	Да
Механическая защита от обратного хода	Да
Инструмент Пока-йоке	Да
Установка пресс-форм	Стандартная направляющая и ограничительный блок
Секция загрузки
Метод загрузки	Двойная зарядка магазинов, нет необходимости останавливаться для смены магазина.
Определение положения магазина	Да
Обнаружение обратного хода магазина	Да
Защита от перерасхода материала в магазине	Да
Журнал «Домашняя и предельная детекция»	Да
Секция подачи
Энергия питания	Сервомотор
Функция защиты от помех	контроль крутящего момента
Страхование дома и во время путешествий	Главная + защита крутящего момента
Параметризованная функция установки положения	Да
Функция подтверждения наличия товара	Да
Секция самовывоза
Мощность захвата	Сервомотор
Обнаружение присутствия ведущего элемента	Да
Определение ориентации выводной рамки	Да
Обнаружение падения во время захвата	Да
Страхование дома и во время путешествий	Концевой выключатель
Параметризованная функция установки положения	Да
Секция переноса внутри формы
Функция защиты от помех	Да
Обнаружение нижнего положения собачки	Да
Движение подъема собачки	Кэм
Боковое движение собачки	Кэм
Силовой отсек
Сила удара	Сервомотор
Силовой механизм	Механизм коленчатого вала и шатуна
Регулировка скорости	Плавная цифровая регулировка
Функция преобразования рабочего положения / положения установки	Да
Функция защиты от перегрузки	Да
Вспомогательная система сброса лома	Вентилятор отрицательного давления
Секция загрузки труб
Метод загрузки ПВХ-трубы	Ручной ввод, загружен в стопку
Метод сбора продукции	Складирование
Функция подсчета	Да
Секция управления
Компонент управления	ПЛК
ЧМИ	10,4-дюймовый сенсорный экран
Язык интерфейса	Упрощенный китайский
Режим управления	Автоматический / Ручной
Программа управления	Не предоставлено
Интерфейс управления
Права доступа пользователя	Оператор / Техник / Администратор
Функция инициализации параметров	Предоставил
Функция напоминания о сроке службы инструмента	Да
Функция напоминания о вместимости контейнера для металлолома	Да
Параметризованная функция настройки	Да
Функция напоминания о техническом обслуживании	Да
Функция подсчета продукции и объемов производства	Да
Документация
Руководство пользователя (включая принципиальную схему и инструкции по техническому обслуживанию)	1 экземпляр
Чертежи запасных/изнашиваемых деталей	1 экземпляр
Схема разборки пресс-формы (включая номера деталей)	1 экземпляр
Модели и марки подвижных частей	1 экземпляр
Внешнее обеспечение качества компонентов	Внешнее обеспечение качества компонентов
Пневматические компоненты	SMC, AIRTAC, CKD
Запчасти FA	МИСУМИ, ХИВИН
Сервомотор	Инновации, ДЕЛЬТА
Сенсорный экран	Вайнвью, ПРОФЕЙС
ПЛК	KEYENCE, Inovance, FATEK
График технического обслуживания
Очистка и смазка движущихся частей.	Один раз в месяц	Клиент
Очистка поверхности датчика	Один раз в месяц	Клиент
Смазка коленчатого вала	Раз в два месяца	Клиент
Проверка режущей кромки пресс-формы	Один раз в день	Клиент
Проверка зазора коленчатого вала	Один раз в шесть месяцев	Клиент
Замена ремня ГРМ коленчатого вала	Один раз в год	Клиент

Условия эксплуатации

Внешние габариты оборудования (длина)WХм)	1050x1000x1750 (ориентировочные размеры, могут отличаться в зависимости от фактического изделия)
Вес оборудования (кг)	980
Источник питания оборудования (В)	3-фазный 5-проводной 380 В
Оборудование. Подача сжатого воздуха (МПа).	0,4-0,7
Расход сжатого воздуха оборудованием (л/мин)	12
Рабочая температура оборудования (°C)	5-35
Рабочая влажность оборудования (%)	75
Номинальная мощность оборудования (кВт)	3.5
Давление подачи воды в оборудование	Никто
Потребление воды оборудованием	Никто
Требования к вакууму оборудования (МПа)	Никто

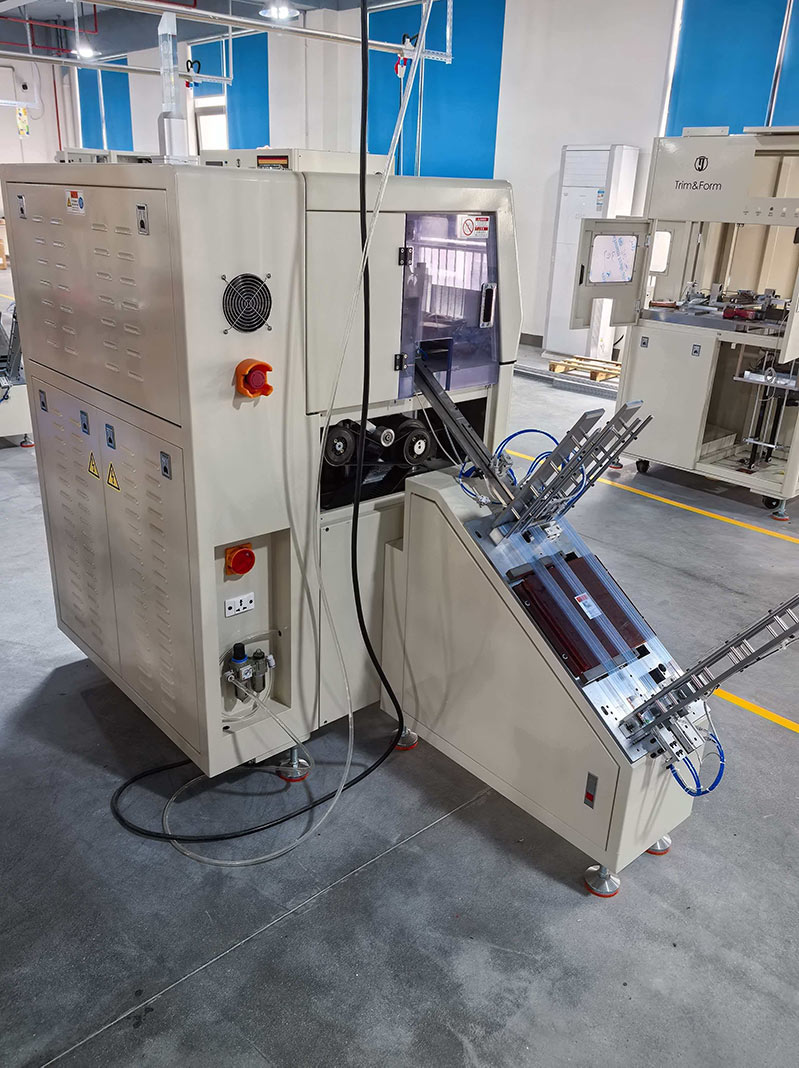

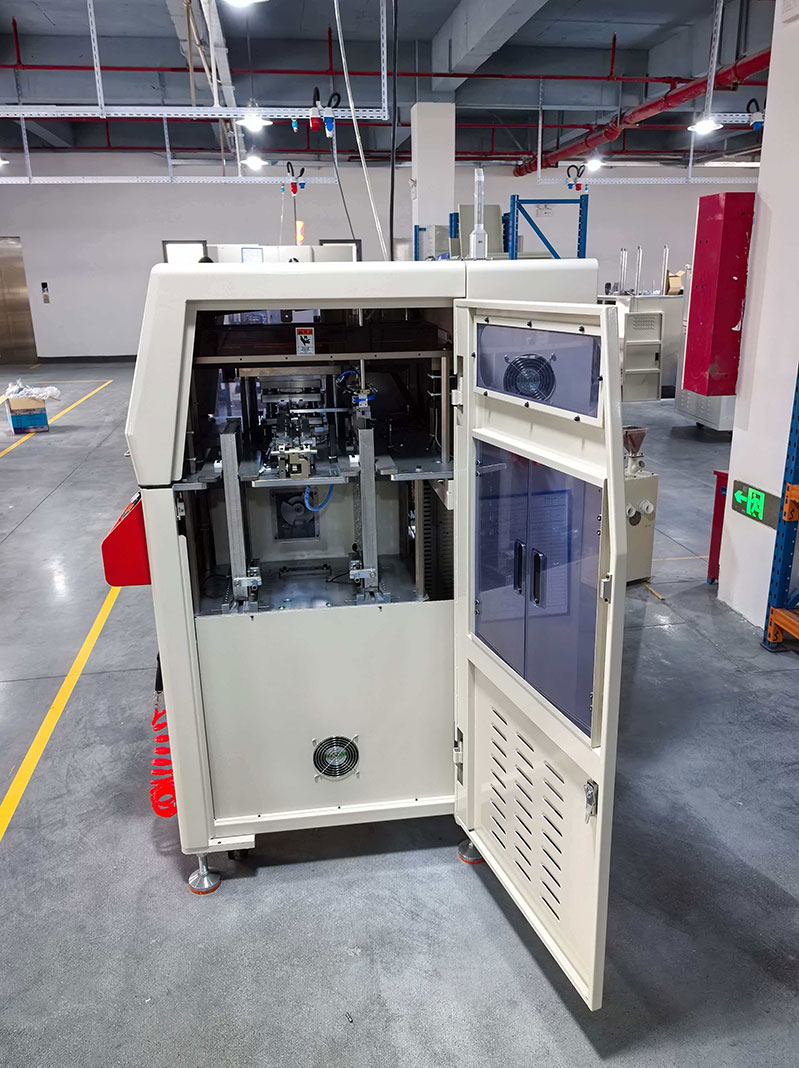

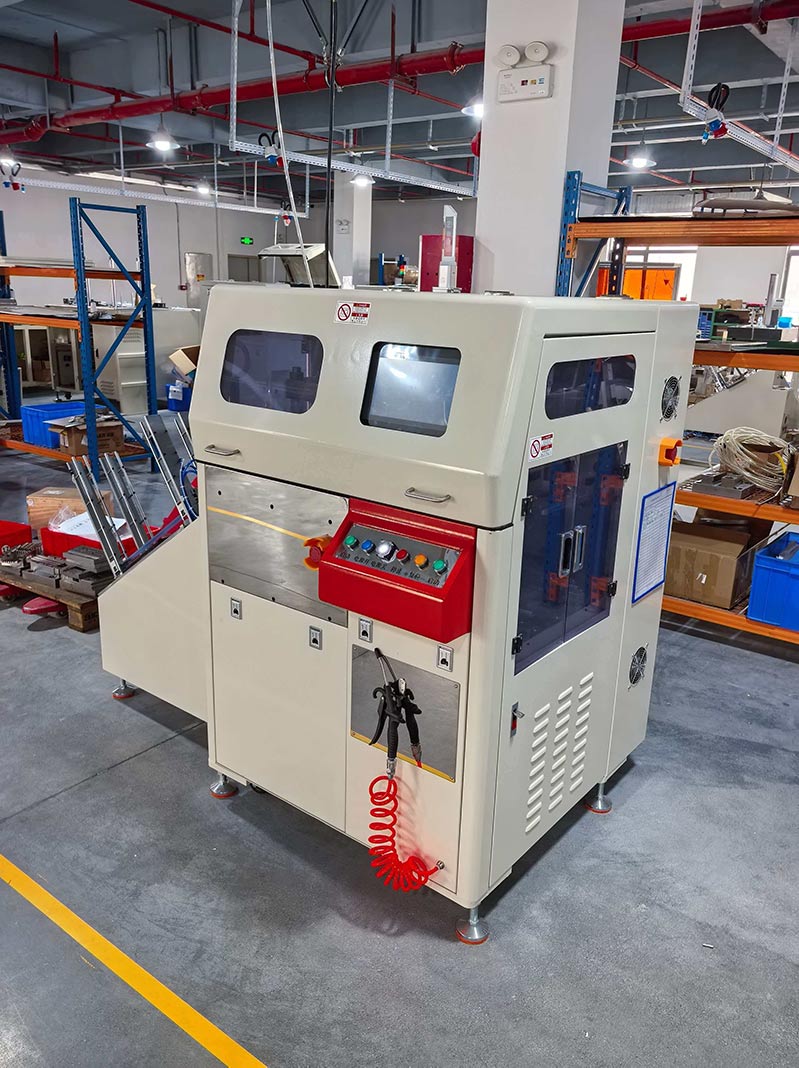

Подробная информация о товаре
