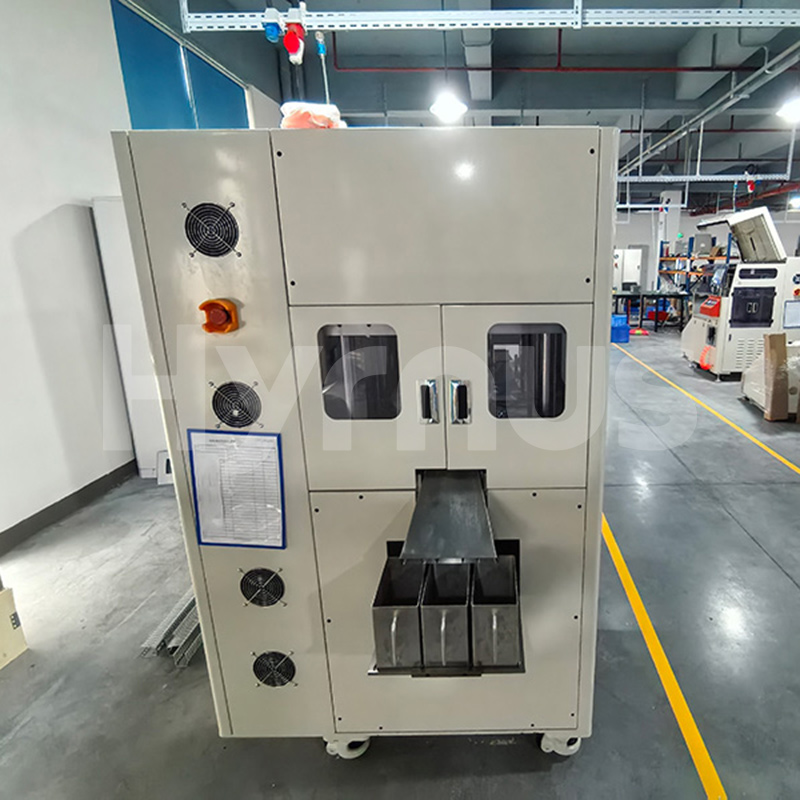

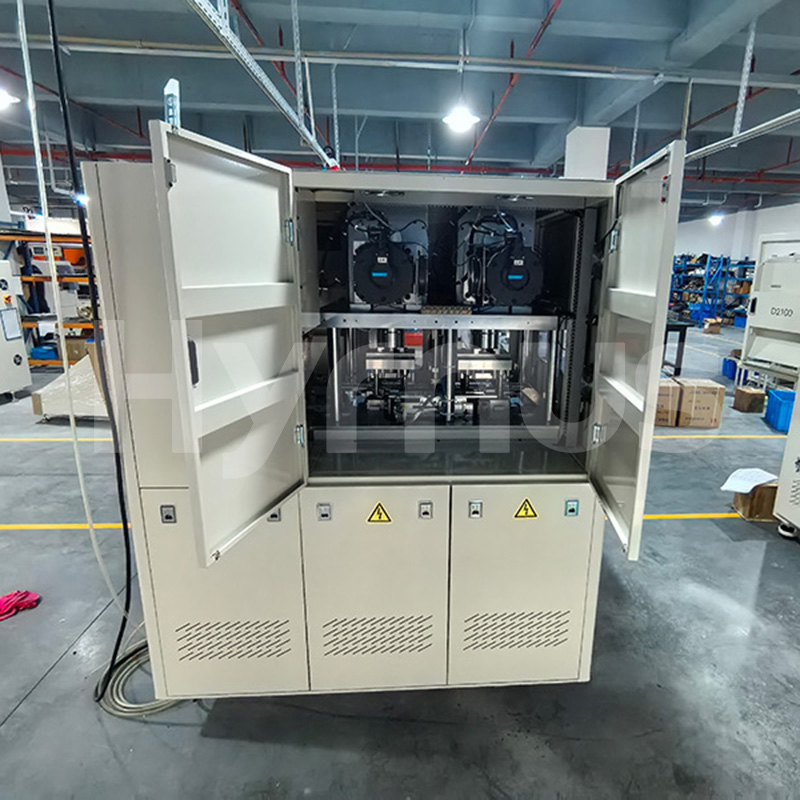

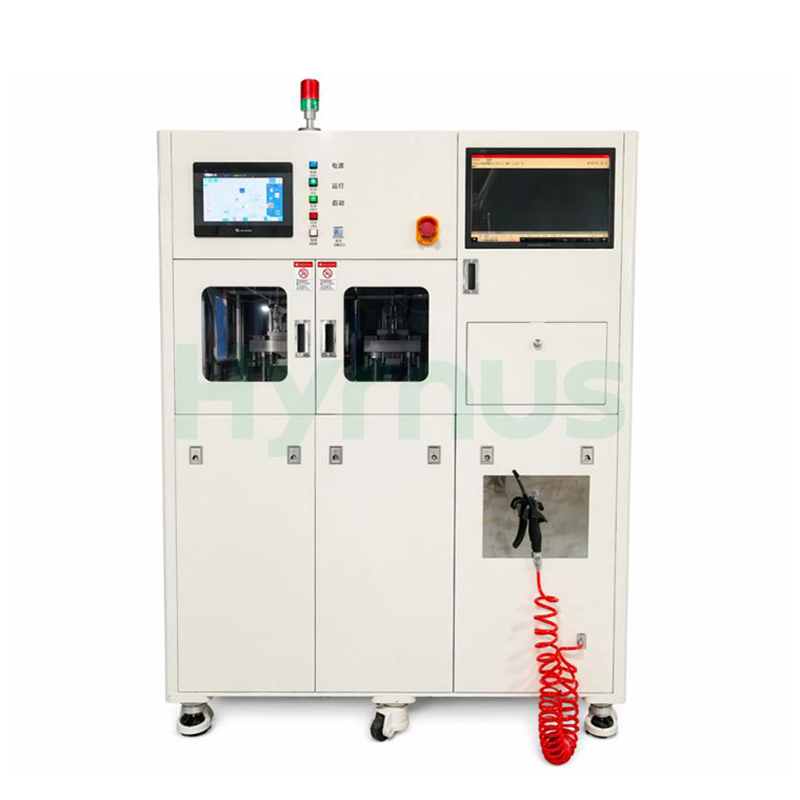

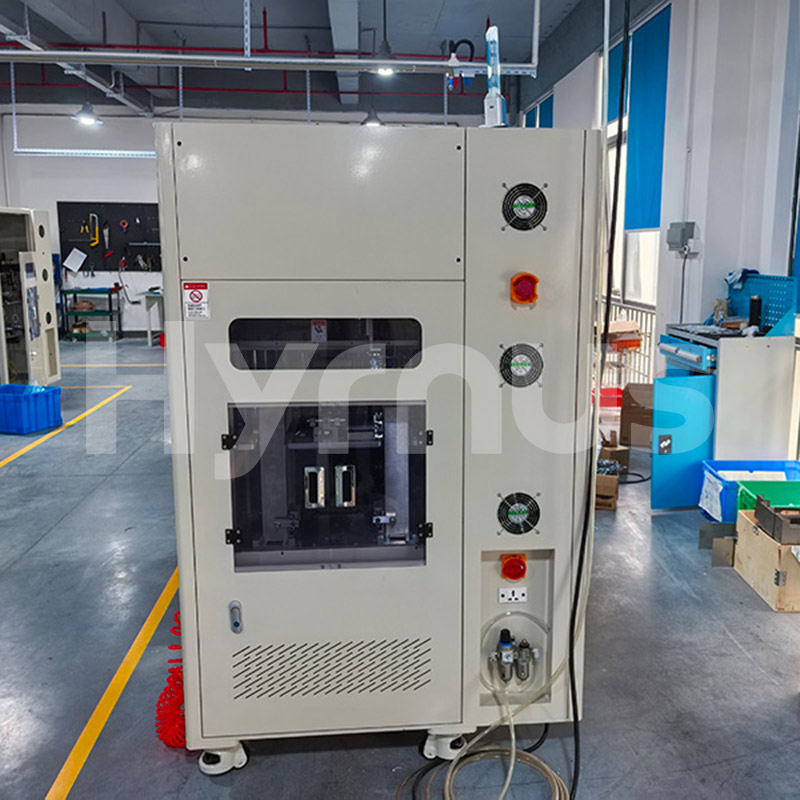

Автоматическая система обрезки и формовки для корпуса TO252-6R

Оборудование для формовки выводов полупроводников HY-TF210 использует двухкомпонентную конфигурацию: Форма 1 выполняет удаление выводов, обрезку 1 и обрезку 2 с контролем ПЗС-матрицы; Форма 2 выполняет отрезку, формовку 1, формовку 2 и разделение. Каждый ход обрабатывает 24 позиции (192 детали на выводную рамку), обеспечивая заусенцы при пробивке ≤0,08 мм, отклонение центра при пробивке ≤0,03 мм, соосность выводов ≤±0,15 мм и контроль S-образной формы выводов ≤±0,15 мм, исключая сдавливание выводов, повреждение литого корпуса или прямое воздействие на него. Система включает в себя двойную загрузку магазинов без остановки для смены магазина, сервоприводную подачу с контролем крутящего момента и защитой от заклинивания, сервоприводной захват с обнаружением наличия и падения, а также сервоприводную пробивку с помощью механизма шатуна с коленчатым валом, бесступенчатой ​​цифровой регулировкой скорости и защитой от перегрузки. Основные характеристики включают в себя вольфрамовую сталь/быстрорежущую сталь для штамповочных инструментов и сталь ASP23 для формовочных инструментов, возможность переточки инструмента до 2 раз с заменой прокладок, трехпластинчатую конструкцию с направляющими на шарикоподшипниках и комплексную защиту от ошибок, включая механическую защиту от обратного хода и защиту инструмента от проворачивания (poka-yoke). Система работает от 3-фазной 5-проводной сети 380 В с номинальной мощностью 8,5 кВт, требует сжатого воздуха 0,4–0,7 МПа при расходе 12 л/мин, имеет размеры 2600 × 1100 × 1800 мм и вес 1250 кг. Управление осуществляется ПЛК с 10,4-дюймовым сенсорным экраном HMI, предлагающим упрощенный китайский интерфейс, автоматический/ручной режимы и трехуровневую систему прав доступа пользователей (оператор/техник/администратор), с инициализацией параметров, напоминанием о сроке службы инструмента и полной документацией, включая электрические схемы, руководства пользователя/технического обслуживания и чертежи запасных частей.

Технические характеристики изделия

Показатели производительности системы
УФГ	≥ 70 тыс. / час
Частота ударов при пробивании	50–60 гребков в минуту
MTBA (среднее время между оказанием помощи)	≥ 40 минут
MTBF (среднее время между отказами)	≥ 120 часов
Среднее время решения проблемы (MTTA)	≤ 5 минут
Коэффициент простоя	≤ 3%
Функциональные индикаторы пресс-форм
Настройка этапа процесса	Форма 1: Дегат + Обрезка 1 + Обрезка 2 (с ПЗС-матрицей)
	Форма 2: Отсечение + Форма 1 + Форма 2 + Разделение
Позиции для пробивки (192p/лидфрейм)	24 шт. / Шаг
Пробойник	≤ 0,08 мм
Отклонение при ударе	Центр ≤ 0,03
Совместная плоскость ведущего луча (деформация)	≤ ± 0,15
S-образный провод	≤ ± 0,15
Повреждения от раздавливания свинца	Запрещено
Повреждения от сдавливания формованного кузова	Запрещено
Прямое воздействие ударной нагрузки на формованный корпус	Запрещено
Материал для пробивных инструментов	Вольфрамовая сталь / Быстрорежущая сталь
Материал для формовочного инструмента	ASP23
Выход при пробивании	≥ 99,95%
Время переточки инструмента	2 раза
Установка после переточки инструмента	Замените прокладки
Структура	Трехпластинчатый тип
Структура руководства	сепаратор шарикоподшипника
Защита от ошибок	Да
Определение местоположения	Да
Идентификация типа	Да
Механическая защита от обратного хода	Да
Инструмент Пока-йоке	Да
Установка пресс-форм	Стандартная направляющая и ограничительный блок
Секция загрузки
Метод загрузки	Двойная зарядка магазинов, нет необходимости останавливаться для смены магазина.
Определение положения магазина	Да
Обнаружение обратного хода магазина	Да
Защита от перерасхода материала в магазине	Да
Журнал «Дом и обнаружение ограничений»	Да
Секция подачи
Энергия питания	Сервомотор
Функция защиты от помех	контроль крутящего момента
Параметризованная функция установки положения	Да
Функция подтверждения наличия товара	Да
Секция самовывоза
Мощность захвата	Сервомотор
Обнаружение присутствия ведущего кадра	Да
Обнаружение падения во время захвата	Да
Страхование дома и на время путешествия	Концевой выключатель
Параметризованная функция установки положения	Да
Секция переноса внутри формы
Функция защиты от помех	Да
Обнаружение нижнего положения собачки	Да
Движение подъема собачки	Цилиндр с приводом от цилиндра
Боковое движение собачки	сервопривод
Силовой отсек
Сила удара	Сервомотор
Силовой механизм	Механизм коленчатого вала и шатуна
Регулировка скорости	Плавная цифровая регулировка
Функция преобразования рабочего положения / положения установки	Да
Функция защиты от перегрузки	Да
Вспомогательная система сброса лома	Вентилятор отрицательного давления
Секция разгрузки
Метод разгрузки	Массовый сбор
Функция подсчета	Да
Секция управления
Компонент управления	ПЛК
ХМИ	10,4-дюймовый сенсорный экран
Язык интерфейса	Упрощенный китайский
Режим управления	Автоматический / Ручной
Программа управления	Не предоставлено
Интерфейс управления
Права доступа пользователя	Оператор / Техник / Администратор
Функция инициализации параметров	Предоставил
Функция напоминания о сроке службы инструмента	Да
Документация
Электрическая принципиальная схема
Руководство пользователя, руководство по техническому обслуживанию и ремонту
Чертежи запасных/изнашиваемых деталей
Пневматические компоненты	SMC, AIRTAC, CKD
Запчасти FA	МИСУМИ, ХИВИН
Сервомотор	Inovance, DELTA, Invt
Сенсорный экран	Вайнвью, ПРОФЕЙС
ПЛК	KEYENCE, Inovance, FATEK
Пункт технического обслуживания	Цикл технического обслуживания
Очистка и смазка движущихся частей.	Один раз в месяц
Очистка поверхности датчика	Один раз в месяц
Смазка коленчатого вала	Раз в два месяца
Проверка режущей кромки пресс-формы	Один раз в день
Проверка зазора коленчатого вала	Раз в шесть месяцев
Очистка от плесени и профилактическое обслуживание	Раз в три дня

Условия эксплуатации

Габаритные размеры оборудования (ДШВ, мм)	2600x1100x1800 (ориентировочные размеры, могут отличаться в зависимости от фактического изделия)
Вес оборудования (кг)	1250
Источник питания оборудования (В)	3-фазный 5-проводной 380 В
Оборудование. Подача сжатого воздуха (МПа)	0,4-0,7
Расход сжатого воздуха оборудованием (л/мин)	12
Рабочая температура оборудования (°C)	5-35
Влажность воздуха при работе оборудования (%)	75
Номинальная мощность оборудования (кВт)	8.5
Давление подачи воды в оборудование	Никто
Потребление воды оборудованием	Никто
Требования к вакууму оборудования (МПа)	Никто
