Плазменный очиститель для прямой инжекционной сварки при низких температурах в атмосфере для сварки проволокой, сварки кристаллов и литья под давлением.

HY-AD800 обеспечивает безопасную обработку деликатных микросхем, печатных плат и пластиковых компонентов без термической деформации. Благодаря регулируемой мощности от 0 до 800 Вт, двойному режиму работы (ввод-вывод/ручной) и полной защите, его легко интегрировать в автоматизированные производственные линии для очистки поверхности, активации и улучшения склеивания, что делает его идеальным решением для упаковки полупроводников, 3C-электроники, автомобильной промышленности, возобновляемой энергетики и производства светодиодов.

Бренд :
HYRNUS
Номер изделия. :
HY-AD800
Минимальный объем заказа (MOQ) :
1 Set
Гарантия :
One-Year Warranty and Lifetime Maintenance
Оплата :
T/T
Время выполнения :
7-35 Days
Происхождение продукта :
China

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Введение в продукт

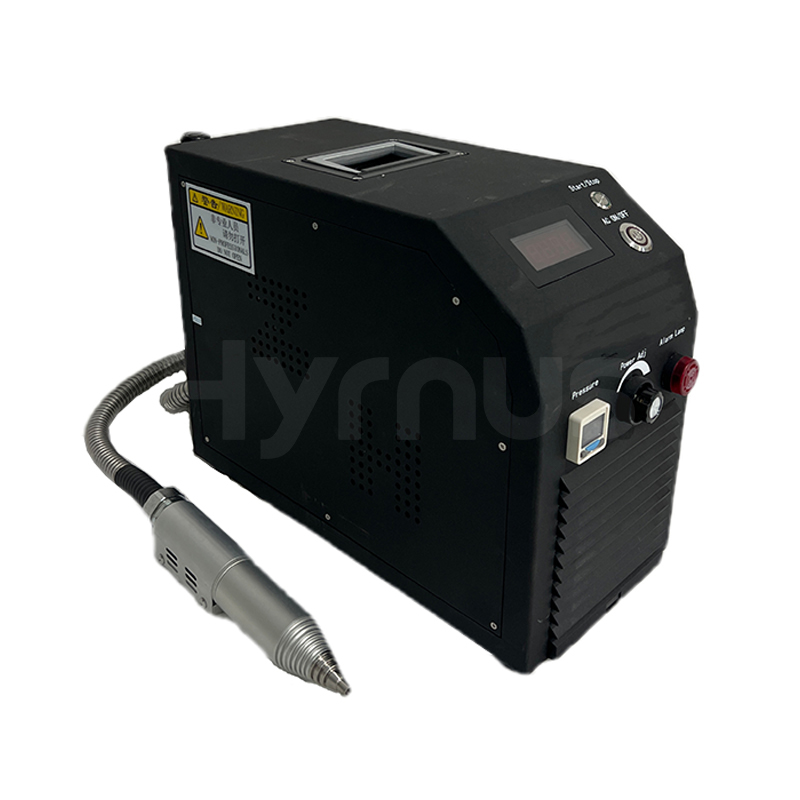

HY-AD800 Плазменный очиститель с низкотемпературной прямой инъекцией в атмосферу Это устройство для обработки поверхностей в атмосферных условиях. Благодаря низкотемпературной конструкции оно предотвращает повреждение деликатных прецизионных деталей, включая микросхемы, печатные платы и пластиковые компоненты. Обладая плавной регулировкой мощности от 0 до 800 Вт, оно поддерживает управление вводом-выводом и ручное управление, а также может быть легко интегрировано в автоматизированные производственные линии для обеспечения очистки поверхности, активации и повышения качества склеивания. Широко используется в производстве полупроводниковых кристаллов, электроники 3C, автомобильной промышленности, возобновляемой энергетике и светодиодном производстве. Устройство имеет комплексную многоуровневую защиту для стабильной и длительной непрерывной работы.

Применение продукта

Подходит для обработки мелких прецизионных, изогнутых и нестандартных заготовок. Широко применяется в процессах предварительной обработки полупроводниковой упаковки, электроники 3C, сенсорных дисплеев, светодиодной упаковки, автомобильных деталей, литиевых батарей для возобновляемой энергии, пластмасс, металлов и стекла. Выполняет очистку поверхности, молекулярную активацию и микротравление, что позволяет коренным образом устранить производственные дефекты, такие как плохая адгезия, отслоение клея и растекание чернил.

Характеристики продукта

1. Созданное на основе аппаратной архитектуры военного образца, это устройство надежно работает в диапазоне температур окружающей среды от -25°C до 50°C, что позволяет ему выдерживать суровые условия промышленного производства. Среднее время безотказной работы (MTBF) превышает 190 000 часов при испытаниях при температуре 25°C в соответствии со стандартом надежности MIL-HDBK-217F.

2. Полностью цифровая панель управления в сочетании с цифровыми дисплеями обеспечивает оперативное наблюдение в режиме реального времени и надежную защиту от помех.

3. Встроенные модули обнаружения поддерживают отслеживание давления воздуха, проверку температуры материнской платы и регулирование питания.

4. Запатентованная интеллектуальная система управления на основе чипа обеспечивает мгновенный мониторинг в реальном времени со скоростью отклика менее 0,1 с и выдающимися показателями помехоустойчивости.

5. Коэффициент мощности плазмы поддерживается выше 79%, обеспечивая сбалансированную динамическую работу и полное насыщение разряда электрода.

6. Комплексные механизмы защиты охватывают перегрев, перегрузку, короткое замыкание, обрыв цепи, утечку тока и все виды неправильной эксплуатации.

Структура оборудования

Система обработки поверхностей плазмой с прямым впрыском в атмосферу состоит из трех основных компонентов: генератора энергии, плазмогенерирующего распылителя и системы управления.

1. Генератор электроэнергии

Он поддерживает автоматическое согласование мощности для поддержания стабильной и высокоточной выходной мощности, которая не зависит от колебаний давления газа. Пользователи могут регулировать параметры в зависимости от фактических условий образца для достижения оптимальной эффективности обработки.

2. Прямой впрыск Плазменный распылитель

Он разработан для обработки материалов малого размера и сложной формы, обеспечивая эффективную ширину обработки от 2 до 6 мм. Совместим с существующими производственными сборочными линиями, что позволяет осуществлять полностью автоматизированную поточную обработку и снижать затраты на ручной труд.

3. Система управления

Система управления интегрирована в главный шкаф генератора электроэнергии. Она контролирует работу атмосферного плазмоочистителя и обеспечивает комплексную защиту всей системы оборудования.

Технические характеристики: Основной блок генератора атмосферной плазмы

1. Атмосферный плазменный генератор

(1) Параметры основного блока

Элемент	Параметр
Модель	HY-AD800
Габаритные размеры	479200325 мм (Д)WH)
Масса	10 кг
Входной источник питания	AC220В
Частота мощности	25 кГц
Выходная мощность плазмы	0–800 Вт, регулируемая мощность и возможность отображения на дисплее.
Режим управления	Управление вводом-выводом / Ручное управление
Защита и сигнализация	Защита от перегрева, перегрузки, утечки, короткого замыкания и обрыва цепи.
Функции обнаружения	Определение давления воздуха, определение мощности, определение температуры материнской платы

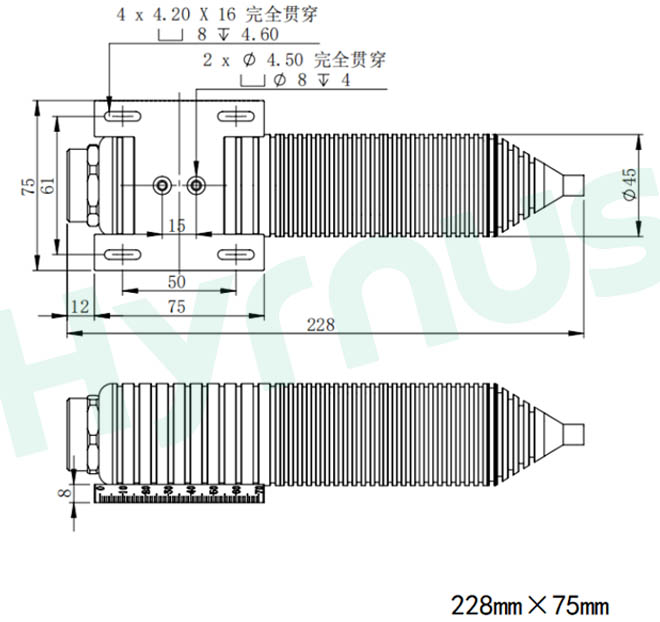

(2) Технические характеристики пистолета для плазменного распыления с прямой инъекцией

Элемент	Параметр
Размеры краскопульта	228 мм * 75 мм
Стандартные размеры сопел	2 мм, 4 мм, 6 мм
Высота плазменной обработки	3–20 мм
Эффективная ширина лечения	1–8 мм
Диапазон давления воздуха	Стандартное давление 0,2 МПа, регулируемое 0,08–0,25 МПа.

2. Требования к заводской установке

Элемент	Требование
Источник питания	Однофазный переменный ток 220 В, 10 А; сопротивление заземления. ＜4Ω
Выхлопная система	Расход: 5 м³/мин; коррозионностойкий материал.
Сжатый воздух	Диаметр трубы: 8 мм, полиуретановая трубка.
	Давление: 0,4–0,6 МПа
	Качество воздуха: твердые частицы ≤0,1 мкм, содержание масла ≤0,01 мг/м³, точка росы ≤-40℃

3. Общие технические характеристики

Общие технические характеристики нашей промышленной установки для обработки поверхностей атмосферной плазмой включают в себя предупреждающую этикетку об опасности высокого напряжения для обеспечения безопасности. Оборудование стабильно работает при температуре окружающей среды 15–35 °C и относительной влажности 30–80%. Для обеспечения безопасной работы и продления срока службы этого плазменного оборудования рабочая зона должна постоянно быть свободна от легковоспламеняющихся газов, коррозионных газов, взрывоопасной и реактивной пыли.

Габариты плазмогенератора

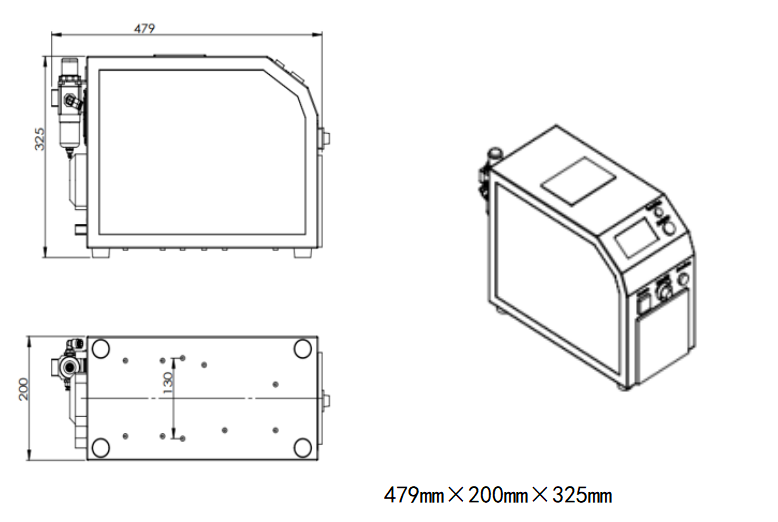

Габаритный чертеж основного блока
