HY-AS1200 оснащен вращающимся соплом с электроприводом для создания ровной плазменной поверхности. Благодаря ширине обработки 20–80 мм и регулируемой мощности от 0 до 1200 Вт, он идеально подходит для пакетной предварительной обработки выводных рамок и подложек большой площади. Нейтральная плазма комнатной температуры не повреждает микросхемы, удаляя органические остатки и поверхностные оксиды при атмосферном давлении, что повышает адгезию при монтаже кристаллов, проволочном соединении и формовании, а также устраняет расслоения и пустоты.
Оснащенное многоуровневой системой защиты и полностью совместимое с автоматизированными производственными линиями, это оборудование широко используется в процессах упаковки и тестирования интегральных схем, гибких печатных плат и автомобильных микросхем.
Бренд :
HYRNUSНомер изделия. :
HY-AS1200Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaНизкотемпературный роторный плазменный очиститель для очистки микросхем и тестирования полупроводниковых компонентов при атмосферных температурах.
Введение в продукт
HY-AS1200Атмосферный низкотемпературный роторный квадратный плазменный очистительОснащен высокоскоростным вращающимся соплом для обеспечения полного и равномерного плазменного покрытия обрабатываемых деталей. Эффективная ширина обработки составляет 20–80 мм, а максимальная мощность регулируется плавно до 1200 Вт, что значительно повышает производительность обработки крупных подложек и выводных рамок в крупносерийном производстве полупроводников. Работая без вакуумных камер, низкопотенциальная холодная плазма защищает хрупкие схемы чипов, эффективно удаляя разделительные составы, остатки фоторезиста и поверхностные оксиды металлов. Это значительно улучшает адгезию на границе раздела для крепления кристалла, проволочного соединения, заполнения зазоров и формовочной смеси, эффективно минимизируя расслоение, пустоты и проблемы плохого сцепления для поддержания стабильного выхода годных изделий в процессе упаковки.
Станок поддерживает автоматическое управление сигналами ввода-вывода и комплексные аппаратные и программные блокировки безопасности. Он может быть легко интегрирован в сквозные производственные процессы, что делает его стандартным решением для предварительной обработки в линиях производства микросхем, мини-светодиодов, силовых полупроводниковых приборов, а также для упаковки и тестирования автомобильных чипов.
Применение продукта
Данное оборудование в основном предназначено для полупроводниковой промышленности. Оно обеспечивает очистку и активацию перед склеиванием кристаллов, проволочным соединением, формованием и дозированием, очищает пластины, выводные рамки и подложки BGA от масляных загрязнений и органических частиц, а также улучшает адгезию при упаковке и повышает выход годной продукции.
Он также широко применяется в 3C-дисплеях, модулях камер, печатных платах/гибких гибких печатных платах, светодиодах, автомобильной промышленности, возобновляемой энергетике и других областях. Для пластика, стекла, керамики, металла, полиимида, ITO и специальных материалов он обеспечивает очистку и активацию поверхности перед склеиванием, печатью, нанесением покрытия и сваркой, устраняя плохую адгезию, пустоты в упаковке и дефекты печати.
Характеристики продукта
1. Благодаря использованию компонентов военного класса, машина стабильно работает при температурах окружающей среды от -25°C до 50°C, что делает её подходящей для различных суровых производственных условий. Согласно критериям MIL-HDBK-217F при 25°C, её среднее время безотказной работы (MTBF) превышает 190 000 часов.
2. Цифровая система управления и отображения обеспечивает непрерывный мониторинг в реальном времени, эффективно противодействуя внешним помехам сигнала.
3. Доступны многочисленные практичные функциональные модули: мониторинг давления воздуха, измерение температуры материнской платы и регулируемая выходная мощность.
4. Использует собственную разработанную интеллектуальную систему управления на базе микросхемы, обеспечивающую обратную связь в реальном времени в течение 0,1 с и высокую устойчивость к помехам сигнала.
5. Обладает коэффициентом мощности плазмы не менее 79%, характеризуется плавной динамической балансировкой и высоким насыщением во время разряда электродов.
6. Оснащен полным набором функций защиты, включая защиту от перегрева, перегрузки, короткого замыкания, обрыва цепи, утечки тока и неправильной эксплуатации.
Структура оборудования
Установка для обработки поверхностей с помощью атмосферной вращающейся плазмы состоит из трех основных функциональных частей: модуля генерации энергии, вращающегося плазменного распылителя и системы управления.
1.Модуль генерации электроэнергии
Он оснащен системой автоматического согласования мощности, обеспечивающей стабильную и высокоточную выходную мощность, не зависящую от колебаний давления газа. Операторы могут регулировать рабочие параметры в соответствии с реальными условиями образца для достижения идеальных результатов обработки поверхности.
2. Пистолет для плазменного распыления прямого действия
Этот пистолет предназначен для обработки больших площадей и сложных неровных материалов, с эффективной шириной обработки от 20 до 80 мм. Он может работать в связке с существующими производственными линиями, обеспечивая полностью автоматизированное онлайн-производство и снижая трудозатраты.
3. Система управления
Система управления установлена внутри главного шкафа генератора электроэнергии. Она контролирует работу атмосферного плазмоочистителя и обеспечивает полную защиту всей системы оборудования.

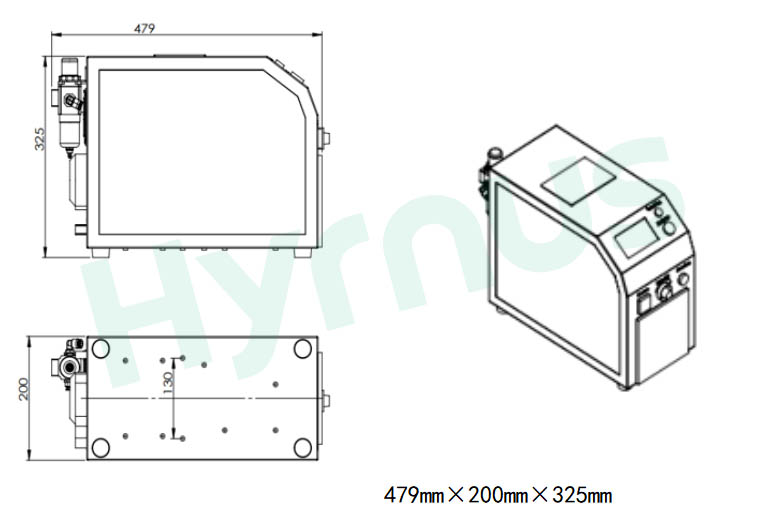

Габариты плазмогенератораГабаритный чертеж основного блока

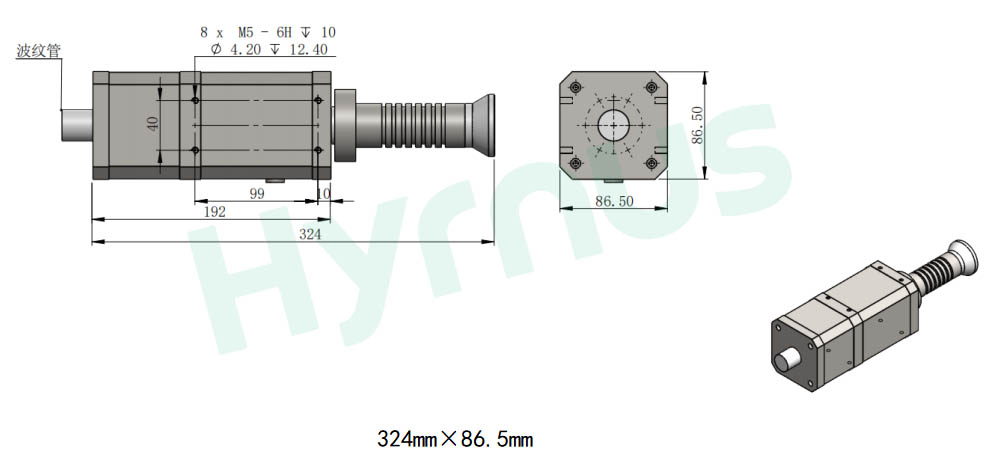

Габариты плазменного пистолета
Схема плазменной пушки.
Технические характеристики: Основной блок генератора атмосферной плазмы
1. Атмосферный плазменный генератор
(1) Параметры основного блока
| Элемент | Спецификация |
| Модель | HY-AS1200 |
| Габаритные размеры | 479200325 мм (Д)WH) |
| Масса | 10 кг |
| Входной источник питания | AC220В |
| Частота мощности | 25 кГц |
| Выходная мощность плазмы | 0–1200 Вт, регулируемая мощность и возможность отображения на дисплее. |
| Режим управления | Управление вводом-выводом / Ручное управление |
| Защита и сигнализация | Встроенные функции защиты от перепадов температуры, перепадов давления воздуха, перегрузки, утечки тока, короткого замыкания, обрыва цепи и т.д. |
| Функции обнаружения | Определение давления воздуха, определение мощности, определение температуры материнской платы |
(2) Технические характеристики пистолета для плазменного распыления с прямой инъекцией
| Элемент | Спецификация |
| Габариты плазменного пистолета | 324 мм * 86,5 мм |
| Размеры сопел | Стандартные размеры: 20 мм, 30 мм, 50 мм, 56 мм, 60 мм, 80 мм. |
| Высота обработки плазмой | 5–20 мм |
| Эффективная ширина плазменной обработки | 20–80 мм |
| Диапазон давления воздуха | Стандартное значение: 0,2 МПа, регулируемое в диапазоне 0,08–0,25 МПа. |
2. Требования к заводской установке
| Элемент | Требование |
| Требуется источник питания | Однофазный переменный ток 220 В, 10 А; сопротивление заземления менее 4 Ом. |
| Заводская выхлопная система | Расход: 5 м³/мин; Материал трубы: Коррозионностойкий материал |
| Требования к сжатому воздуху на заводе | Диаметр трубы: 8 мм |
| Материал трубы: полиуретановая трубка | |
| Рабочее давление: 0,4–0,6 МПа | |
| Стандарт качества воздуха: | |
| Диаметр твердых частиц ≤0,1 мкм | |
| Содержание масла ≤0,01 мг/м³ | |
| Точка росы ≤ -40°C |
| Элемент | Спецификация |
| Маркировка опасности | Предупреждающая этикетка о высоком напряжении |
| Операционная среда | Температура: 15–35 °C |
| Влажность: 30–80% | |
| Другие меры предосторожности | В рабочей зоне запрещено присутствие легковоспламеняющихся газов, коррозионных газов, взрывоопасной или реактивной пыли. |
Подробная информация о товаре
Роторный плазменный очиститель HY-AS1200 широко используется в производстве полупроводниковых интегральных схем, электроники 3C, автомобильной электроники, возобновляемой энергетики и светодиодов. Он обрабатывает кремниевые пластины, гибкие печатные платы (FPC/PCB), пластмассы, стекло и металлы, устраняя проблемы плохой адгезии, отслаивания печати, расслоения упаковки и дефектов в виде пустот.
В этом устройстве используется технология низкотемпературной нейтральной плазмы с нулевым потенциалом. Она не вызывает статического пробоя или термического повреждения, поэтому абсолютно безопасна для таких чувствительных компонентов, как микросхемы, тонкие пленки и BGA-подложки.
Безусловно. Он поддерживает два режима управления: автоматическое управление вводом-выводом и ручное управление. Роторный краскопульт может устанавливаться на сборочных линиях или роботизированных манипуляторах для непрерывного массового производства.
