HY-DC1000 оснащен вращающимся пистолетом широкого охвата и сменными соплами диаметром от 20 до 80 мм, предназначенными для обработки крупных плоских заготовок, включая полноразмерные печатные платы, электроды батарей для новых источников энергии, автомобильные пластиковые компоненты и стеклянные панели для дисплеев. Он поддерживает широкий диапазон регулировки мощности от 0 до 1000 Вт для равномерного плазменного покрытия больших поверхностей, эффективно удаляя органические загрязнения и устраняя проблемы с пустотами при печати и отслоением покрытия на линиях массового производства.
Бренд :
HYRNUSНомер изделия. :
HY-DC1000Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaРегулируемый цифровой роторный круговой плазменный очиститель мощностью 1000 Вт для печатных плат.
Введение в продукт

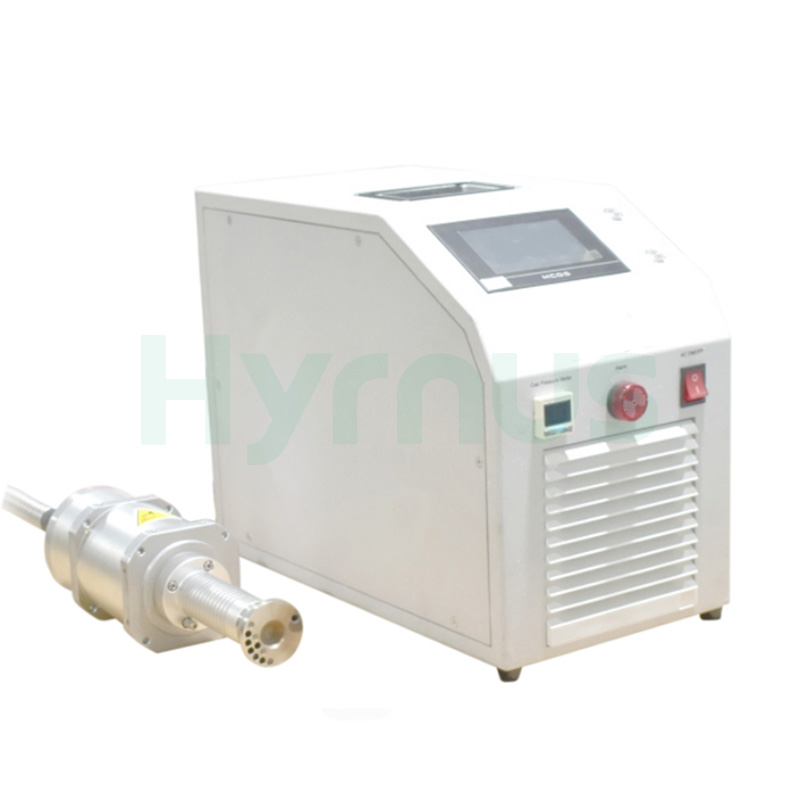

HY-DC1000 Цифровой роторно-циркулярный плазменный очистительный аппарат Используется блок питания переменного тока 220 В с регулируемой выходной мощностью 0–1000 Вт. Создан с использованием оборудования военного класса, стабильно работающего при температуре от -25℃ до 50℃ и обеспечивающего среднее время безотказной работы более 190 000 часов. Оснащен цифровой системой мониторинга ST ARM и схемой мягкого переключения TI с временем отклика менее 0,1 с. Этот аппарат поддерживает режимы управления RS485, ввода/вывода и ручного управления, имеет шесть модулей обнаружения в реальном времени и полную защиту от аварийной сигнализации; его плазменный пистолет использует сменные сопла диаметром 20–80 мм, обеспечивая эффективную ширину обработки 20–80 мм при регулируемой рабочей высоте 5–20 мм, специально разработанный для массовой обработки больших плоских заготовок.
В нем используется низкотемпературная обработка при нулевом потенциале, предотвращающая повреждение печатных плат и полупроводниковых компонентов. Полностью совместим с автоматизированными производственными линиями, он обеспечивает очистку и активацию поверхности с помощью сухого сжатого воздуха, значительно повышая прочность сцепления при процессах склеивания, печати и нанесения покрытий в электронной, полупроводниковой, автомобильной и энергетической отраслях.
Применение продукта
Данное оборудование в основном предназначено для полупроводниковой промышленности. Оно обеспечивает очистку и активацию перед склеиванием кристаллов, проволочным соединением, формованием и дозированием, очищает пластины, выводные рамки и подложки BGA от масляных загрязнений и органических частиц, а также улучшает адгезию при упаковке и повышает выход годной продукции.
Он также широко применяется в 3C-дисплеях, модулях камер, печатных платах/гибких гибких печатных платах, светодиодах, автомобильной промышленности, возобновляемой энергетике и других областях. Для пластика, стекла, керамики, металла, полиимида, ITO и специальных материалов он обеспечивает очистку и активацию поверхности перед склеиванием, печатью, нанесением покрытия и сваркой, устраняя плохую адгезию, пустоты в упаковке и дефекты печати.
Характеристики продукта
1. Конструкция оборудования военного класса, диапазон рабочих температур от -25°C до 50°C, что позволяет адаптировать его к различным суровым условиям эксплуатации. Среднее время безотказной работы (MTBF) достигает ≥190 000 часов в соответствии со стандартом MIL-HDBK-217F при температуре 25°C.
2. Полностью цифровое управление, цифровой дисплей и мониторинг в реальном времени с высокой помехоустойчивостью.
3. Использует схему мягкого переключения полномостового фазосдвигателя TI и коррекцию коэффициента мощности PFC. По сравнению с аналоговыми схемами жесткого переключения, его эффективность повышена более чем на 10%, время отклика составляет менее 0,1 с, а помехоустойчивость превосходна.
4. Оснащен ARM-чипом марки ST для интуитивно понятного взаимодействия человека и машины. Поддерживает мощную удаленную отладку и бесшовную интеграцию с различными сценариями применения. Собственное программное обеспечение интеллектуально анализирует собранные в реальном времени данные для скоординированной работы и автоматического согласования мощности для поддержания стабильного выходного сигнала.
5. Поддерживает интерфейсы связи и управления вводом/выводом RS-485 с функцией удаленного мониторинга нескольких данных.
6. Шесть функций мониторинга в реальном времени: давление воздуха, температура материнской платы, напряжение дуги трансформатора, пиковый ток первичной обмотки трансформатора, ток сети и скорость вращения распылителя.
7. Более десяти типов сигналов тревоги о неисправностях, сокращающих время поиска и устранения неисправностей более чем на 80%. Поддерживает струйные распылители, роторные распылители и линейные распылители широкой ширины с переключением одним нажатием кнопки.
8. Комплексные механизмы защиты, включая защиту от перегрева, перегрузки, короткого замыкания, обрыва цепи, утечки тока и неправильной эксплуатации.
Структура оборудования
Система обработки поверхностей плазмой прямого атмосферного распыления в основном состоит из генератора энергии, плазмогенерирующего распылителя и системы управления.
1. Генератор электроэнергии
Система поддерживает автоматическое согласование мощности для обеспечения стабильной и высокоточной выходной мощности. Выходная мощность не зависит от колебаний давления воздуха. Параметры могут быть отрегулированы в соответствии с фактическими условиями обработки заготовки для достижения оптимальных результатов обработки.
2.Роторный плазменный пистолет
Он в основном используется для обработки крупногабаритных и сложных по форме заготовок с эффективной шириной обработки от 20 до 80 мм. Совместим с существующими производственными сборочными линиями, обеспечивает полностью автоматизированное поточное производство и эффективно снижает трудозатраты.
3. Система управления
Система управления интегрирована в основной блок генератора электроэнергии. Она регулирует работу атмосферного плазмоочистителя и обеспечивает общую защиту системы.

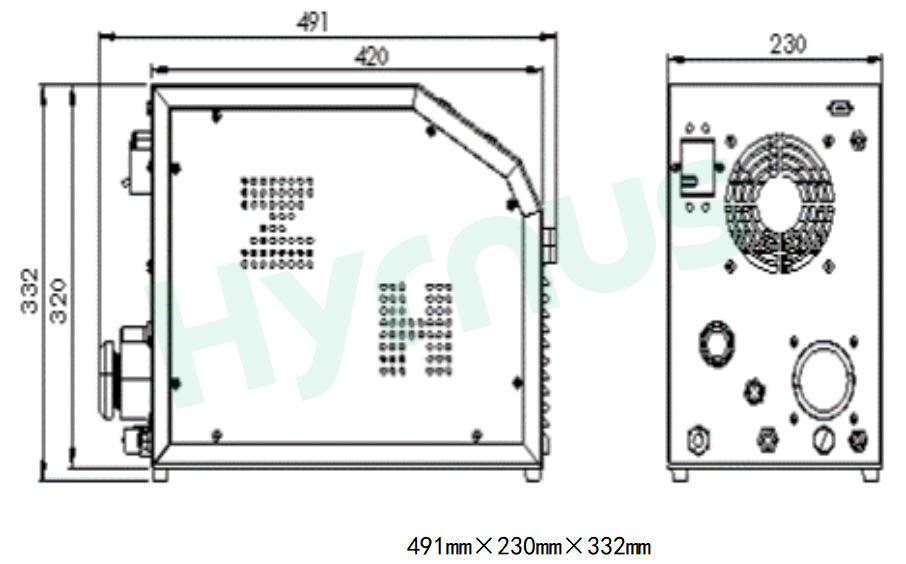

Габариты плазмогенератораГабаритный чертеж основного блока
Габариты плазменного пистолета
Схема плазменной пушки.
Технические характеристики: Основной блок генератора атмосферной плазмы
1. Атмосферный плазменный генератор
(1) Параметры основного блока
| Элемент | Параметр |
| Модель | HY-DC1000 |
| Габаритные размеры | 491*200*332 мм (Д)WH) |
| Масса | 10 кг |
| Входной источник питания | AC220В |
| Частота мощности | 25 кГц |
| Выходная мощность плазмы | 0–1000 Вт, регулируемая мощность и отображение на дисплее |
| Режим управления | RS485 / Управление вводом/выводом / Ручное управление |
| Функции защиты и сигнализации | Скорость вращения, температура, напряжение, давление воздуха, перегрузка, утечка тока, несоответствие мощности, короткое замыкание, обрыв цепи, защита от перегрузки по току и т. д. |
| Функции обнаружения | Обнаружение давления воздуха, обнаружение мощности, обнаружение вращения, обнаружение выходной мощности, обнаружение температуры материнской платы, обнаружение пикового тока первичной обмотки трансформатора. |
(2) Технические характеристики атмосферной плазменной пушки прямого распыления
| Элемент | Параметр |
| Размеры Оружия | 314,5 мм * 95 мм |
| Стандартные размеры сопел | 20 мм, 40 мм, 60 мм, 80 мм |
| Рабочая высота плазмы | 5–20 мм |
| Эффективная ширина плазменной обработки | 20–80 мм |
| Диапазон давления воздуха | Стандартное давление 0,2 МПа, регулируемое в диапазоне от 0,08 до 0,25 МПа. |
2. Требования к заводской установке
| Элемент | Требования |
| Требуется источник питания | Однофазный переменный ток 220 В, 10 А; сопротивление заземления менее 4 Ом. |
| Выхлопная система | Расход: 5 м³/мин; Коррозионностойкий материал. |
| Требования к сжатому воздуху | Диаметр трубы: 8 мм |
| Материал трубы: полиуретановая трубка | |
| Давление воздуха: 0,4–0,6 МПа | |
| Стандарт качества воздуха: | |
| Размер твердых частиц ≤0,1 мкм, содержание масла ≤0,01 мг/м³, точка росы при давлении ≤ -40℃ |
| Элемент | Подробности |
| Предупреждающая этикетка | Предупреждающая этикетка об опасности высокого напряжения |
| Операционная среда | Температура: 15–35℃ |
| Влажность: 30–80% | |
| Другие меры предосторожности | Беречь от легковоспламеняющихся газов, коррозионных газов, взрывоопасной и реактивной пыли. |
Подробная информация о товаре
Оборудование оснащено шестью независимыми датчиками, обеспечивающими мониторинг в реальном времени давления сжатого воздуха, температуры материнской платы, напряжения дуги трансформатора, пикового тока первичной обмотки трансформатора, тока сети и скорости вращения сварочной горелки. Все рабочие данные отображаются в цифровом виде, а полный набор блокировочных сигналов обеспечивает круглосуточный контроль всей машины.
Благодаря использованию оборудования военного класса, соответствующего стандарту MIL-HDBK-217F, устройство достигает среднего времени безотказной работы (MTBF) ≥190 000 часов при температуре 25°C. Оно может стабильно работать непрерывно в диапазоне температур от -25°C до 50°C, обладая высокой устойчивостью к электромагнитным помехам, и подходит для сложных производственных цехов с высокими/низкими температурами в электронной, автомобильной и энергетической отраслях.
В устройстве реализована многоуровневая комплексная защита, включающая защиту от перегрева, перегрузки, короткого замыкания, обрыва цепи, утечки тока, неправильной эксплуатации, аномального давления воздуха и несоответствия мощности. При возникновении любой неисправности срабатывают цифровые звуковые и световые сигналы тревоги, что эффективно снижает количество незапланированных простоев автоматизированных производственных линий.
Он выполняет три основные функции сухой обработки:
1. Высокоточная очистка для удаления масляных пятен, органических частиц и статического электричества;
2. Активация поверхности для повышения поверхностного натяжения материала и значительного улучшения адгезии при склеивании, печати и нанесении покрытий;
3. Микротравление позволяет коренным образом устранить такие дефекты, как отслоение клея, шелушение печати и отслоение упаковки, без загрязнения химическими растворителями.
HY-AD03 является атмосферным прямым Устройство плазменной очистки предназначено для очистки, активации и модификации поверхностей в условиях окружающего воздуха. Оно обеспечивает концентрированную энергию при небольшой площади обработки, что эффективно улучшает адгезию, гидрофильность и пригодность для печати изделий. Оно также может удалять загрязнения, такие как органические остатки, масляные пятна и оксидные слои, с поверхностей материалов.
HY-TM500 работает при атмосферном давлении без вакуумных камер. Специальные 3-осевые направляющие обеспечивают точную обработку с полным покрытием. Созданный с использованием оборудования военного класса и цифрового управления, он поддерживает регулируемую мощность от 0 до 800 Вт. Низкотемпературная плазменная обработка при нулевом потенциале защищает печатные платы, гибкие печатные платы и полупроводниковые компоненты, обеспечивая очистку поверхности, активацию и модификацию для повышения адгезии при склеивании, печати и нанесении покрытий. Он готов к автоматизации в производственной линии в 3C, дисплейной, полупроводниковой, автомобильной и энергетической отраслях.
HY-DD600 использует узкую конструкцию сопла (эффективная ширина 2–6 мм), предназначенную для обработки крошечных высокоточных чувствительных компонентов, включая микросхемы, гибкие печатные платы и миниатюрные подложки BGA. Низкотемпературная плазменная струя с нулевым потенциалом исключает риск термического ожога сверхтонких материалов PI/ITO. Компактный пистолет подходит для узких зазоров и сложных микроструктур, идеально вписываясь в небольшие автоматические линии сварки и дозирования для упаковки полупроводников и предварительной обработки модулей камер.
HY-AC500 использует роторный плазменный распылитель и два режима управления: ручной и ввод/вывод, обеспечивая равномерную очистку, активацию и микротравление печатных плат, FPC, BGA и полупроводниковых микросхем. Он оснащен оборудованием военного класса, цифровым мониторингом в реальном времени и многоуровневой защитой. Этот настольный аналоговый плазменный аппарат мощностью 1000 Вт широко используется для предварительной обработки в полупроводниковой упаковке, 3C-электронике, дисплеях, автомобильной электронике и возобновляемой энергетике.
HY-AC1000H использует низкотемпературную нейтральную плазму без вакуума, оснащена настраиваемыми направляющими и двумя вращающимися пистолетами. Благодаря регулируемой мощности 0–1000 Вт и ширине обработки 20–80 мм, она безопасно очищает стружку без термических повреждений.Комбинированная физическая и химическая сухая очистка улучшает сцепление при монтаже кристаллов, проволочном соединении и формовании, уменьшая расслоение и образование пустот. Поддерживая ручное и автоматическое управление с полным контролем безопасности, система подключается к автоматизированным линиям для непрерывной обработки подложек, выводных рамок и больших панелей FPC, обеспечивая стабильное производство при полной нагрузке в течение длительного времени с временем отклика менее 0,1 с.
HY-AS1200 оснащен вращающимся соплом с электроприводом для создания ровной плазменной поверхности. Благодаря ширине обработки 20–80 мм и регулируемой мощности от 0 до 1200 Вт, он идеально подходит для пакетной предварительной обработки выводных рамок и подложек большой площади. Нейтральная плазма комнатной температуры не повреждает микросхемы, удаляя органические остатки и поверхностные оксиды при атмосферном давлении, что повышает адгезию при монтаже кристаллов, проволочном соединении и формовании, а также устраняет расслоения и пустоты.Оснащенное многоуровневой системой защиты и полностью совместимое с автоматизированными производственными линиями, это оборудование широко используется в процессах упаковки и тестирования интегральных схем, гибких печатных плат и автомобильных микросхем.
HY-AD800 обеспечивает безопасную обработку деликатных микросхем, печатных плат и пластиковых компонентов без термической деформации. Благодаря регулируемой мощности от 0 до 800 Вт, двойному режиму работы (ввод-вывод/ручной) и полной защите, его легко интегрировать в автоматизированные производственные линии для очистки поверхности, активации и улучшения склеивания, что делает его идеальным решением для упаковки полупроводников, 3C-электроники, автомобильной промышленности, возобновляемой энергетики и производства светодиодов.
