Полупроводниковый металлургический измерительный микроскоп для контроля качества корпусов интегральных схем.

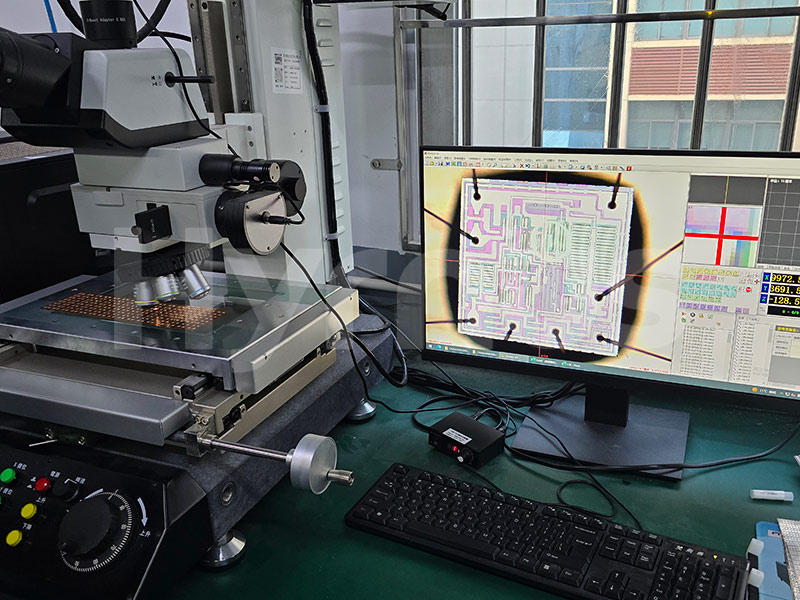

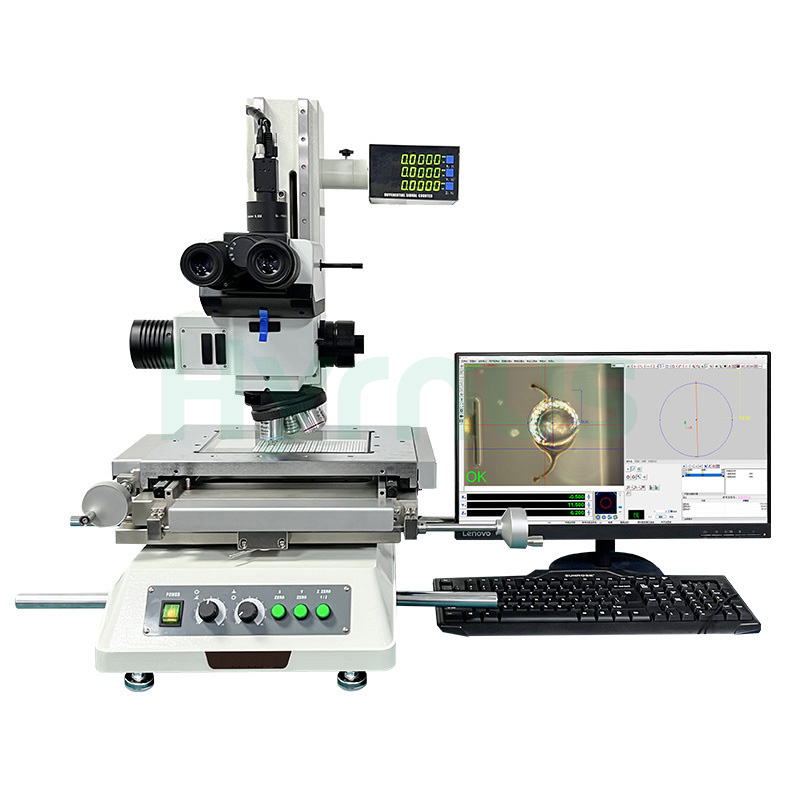

HY-TM200 Полупроводниковый металлургический измерительный микроскоп Предназначен для высокоточной проверки и измерения размеров полупроводниковых корпусов, интегральных схем, печатных плат и электронных компонентов. Объединяет функции оптического наблюдения, цифровой обработки изображений и измерения в одной компактной системе для лабораторного и производственного применения.

Благодаря бесконечной оптической системе, режимам наблюдения в светлом и темном поле, а также высокоразрешающей промышленной ПЗС-матрице, микроскоп обеспечивает четкие изображения и точные результаты измерений. С точностью позиционирования до ±0,1 мкм и множеством функций измерения, включая длину, угол, радиус и высоту, он хорошо подходит для контроля качества полупроводников, анализа отказов и НИОКР. Для удовлетворения различных требований к контролю доступны специальные приспособления.

Технические характеристики изделия

Элемент	Подробности
Модель	HY-TM200
Размеры	700 x 800 x 800 мм
Масса	85 кг
Размеры стекла	230 x 160 мм
Размеры сцены	358 x 258 мм
Диапазон перемещения	200 x 100 x 150 мм
Разрешение масштаба решетки	Ось Z:±0,1 мкм по осям XY:±0,5 мкм (опционально)±0,1 мкм)
Оптическая система	Оптическая система с бесконечным фокусным расстоянием
Тип движения	Руководство
Цели	5X, 10X, 20X, 50X
Окуляр	10X
Поле зрения	Перевернутое изображение
Методы наблюдения	Режимы светлого и темного поля, свободно переключаемые.
Поверхностный/нижний источник света	3 Вт светодиодная коаксиальная подсветка
Точность позиционирования по осям XYZ	±0,1 мкм
Повторяемость XYZ	±0,1 мкм
Точность измерений XY	(3 + L/100) мкм (L = измеренная длина)
Точность измерения Z	(3 + L/25) мкм (L = измеренная высота)
Функции отображения	Выход RS232, обнуление/центрирование по осям XYZ, преобразование дюймовых/метрических единиц, калибровка точности.
Контроллер оси Z	Высокоточное соосное колесо для управления вертикальным перемещением
Точность позиционирования по оси Z	±0,1 мкм
Рабочее напряжение	переменный ток 220 В
Номинальная мощность	100 Вт



Основные функции

Нет.	Подробности
1	Измерение диаметра золотого шарика (измерение длины)
2	Измерение толщины золотого шарика (измерение угла)
3	Измерение дуги золотой проволоки (измерение радиуса)



Преимущества

Элемент	Подробности
Универсальные оптические компоненты	Совместим с отечественными и импортными оптическими компонентами, поддерживает режимы светлого поля, темного поля, дифференциально-интерференционного контраста (ДИК), поляризации и эпифлуоресценции.
Цель - Башня	Может вмещать до 5 объективов с увеличением 5X, 10X, 20X, 50X и 100X для удовлетворения различных требований к применению.
Система визуализации	Оснащен промышленной цветной ПЗС-камерой, которая захватывает высококачественные изображения через зум-объектив, преобразует их в электронные сигналы и передает на компьютер для анализа.
Эргономичный блок отображения данных	Предназначен для автономной работы с регулируемым углом наклона, что позволяет проводить измерения в положении стоя или сидя. Поддерживает функции обнуления и центрирования для высокоточной калибровки.
Прецизионный винтовой привод	Используется винтовой и гайковый привод из нержавеющей стали, обеспечивающий быструю и точную регулировку для повышения эффективности измерений. Стабильная конструкция снижает вибрацию платформы и обеспечивает более точное позиционирование.
