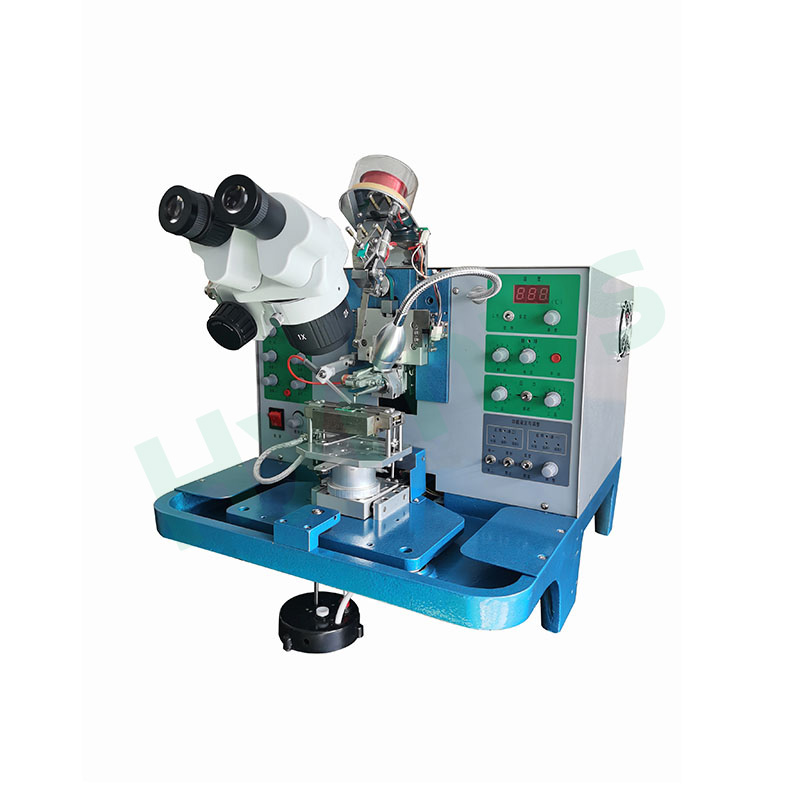

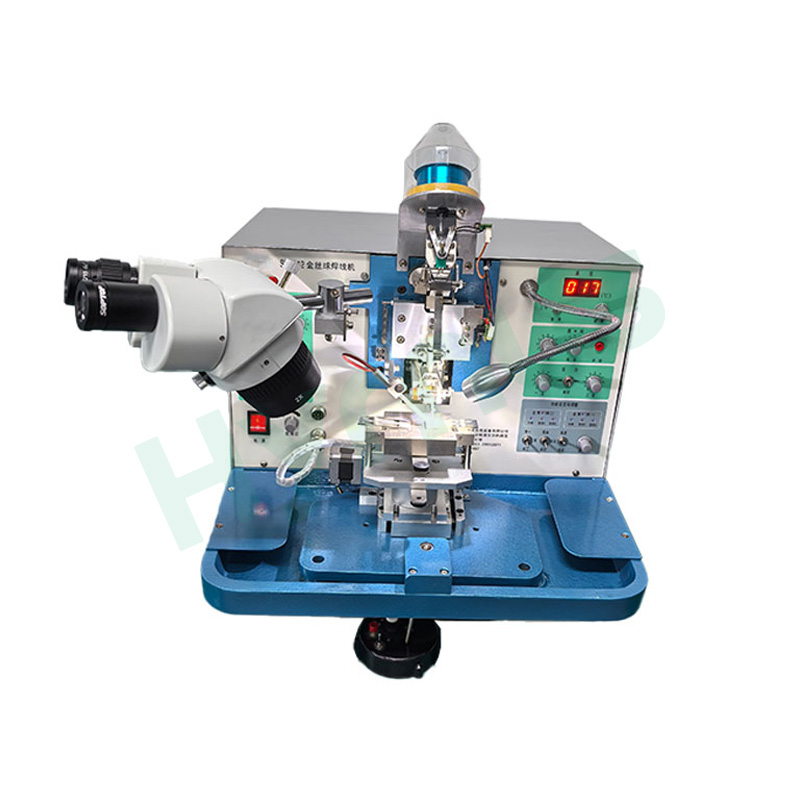

Станок для склеивания золотой проволоки с шариковым наконечником

Устройство для проволочного монтажа HY-GB2012 с золотыми шариками в основном используется для внутреннего монтажа выводов мощных светодиодов, лазерных диодов, диодов малой и средней мощности, транзисторов, интегральных схем, датчиков и специальных полупроводниковых приборов. Оно особенно подходит для проволочного монтажа мощных светодиодных устройств.

Бренд :
HYRNUS
Номер изделия. :
HY-GB2012
Минимальный объем заказа (MOQ) :
1 Set
Гарантия :
One-Year Warranty and Lifetime Maintenance
Оплата :
T/T
Время выполнения :
7-35 Days
Происхождение продукта :
China

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

Станок для склеивания золотой проволокой методом шарикового соединения

Введение в продукт

Аппарат для сварки золотой проволокой HY-GB2012 использует технологию ультразвуковой сварки для соединения золотой проволоки с контактными площадками чипа и подложками, обеспечивая надежное электрическое соединение и передачу сигнала. Конец золотой проволоки формируется в шарик с помощью высоковольтного электронного шарикообразователя, а затем сваривается под контролируемым давлением, временем и ультразвуковой вибрацией. Это одно из ключевых устройств, используемых в электронной микросборке, обеспечивающее стабильное качество сварки, хорошие электрические характеристики и более высокую надежность по сравнению со сваркой проволокой из кремния и алюминия.

Характеристики продукта

*Поддерживает однонаправленное и двунаправленное соединение для гибкой работы.

*Сохраняет данные о двухпроводном соединении для повышения удобства и эффективности.

*Раздельно регулируемая высота петли и высота второго крепления для различных конструкций брекетов.

*Множество вариантов формы петли, подходящих для мощных светодиодов, кронштейнов для глубоких чаш и кронштейнов для светодиодов типа «пиранья».

*Компенсация второго шарика клеевого соединения улучшает качество склеивания и снижает частоту отказов.

*Автоматическая индексация в 1 или 2 шага повышает эффективность производства.

*Функция непрерывной индексации подходит для задач по доработке.

*Система обнаружения капиллярных явлений снижает вероятность ложного склеивания, вызванного неправильной установкой.

*Четырехканальная ультразвуковая мощность обеспечивает более стабильное качество склеивания.

*Улучшенное формирование шариков обеспечивает более мелкие первые связи и более надежные вторые связи.

Области применения

*Микроволновые устройства

*РЧ модули

*Гибридные схемы

*Схемы MEMS

*Оптоэлектронные устройства

*Датчики

*Наноустройства

*Полупроводниковые приборы

*Радарные устройства

*Военные компоненты

*Специальные схемы

*Упаковка COB/SOB

Применимые отрасли

*Оптоэлектронные компании

*Производители дискретных электронных компонентов

*Научно-исследовательские институты

*Университетские лаборатории

*Организации, занимающиеся исследованиями и разработками и производством

Технические параметры

Элемент	Спецификация
Источник питания	220 В переменного тока ±10%, 50 Гц, 300 Вт, требуется надежное заземление.
Дополнительный блок питания	Настраиваемый модуль переменного тока 110 В
Потребление электроэнергии	Макс. 300 Вт
Применимый диаметр золотой проволоки	16–50 мкм / 0,7–2 мил
Температура склеивания	от комнатной температуры до 400°C
Ультразвуковая мощность	4 канала, 0–5 Вт, плавная регулировка в двух диапазонах.
Ультразвуковое время	5–200 мс ±5% / 20 мс на шаг
Время для сближения	2 канала, 0–200 мс
Давление склеивания	2 канала, 25–180 г
Минимальный срок действия поручительства	0,4 с/провод
Максимальный автоматический диапазон от первого до второго соединения.	≥4 мм в обоих направлениях
Диапазон регулировки высоты петли	0–6 мм
Длина хвостового провода	0–2 мм
Размер золотого шара	Электронная формовка шариков с отрицательным зарядом, регулируемый диаметр.
Диапазон перемещения светильников	Φ25 мм
Микроскоп	Стандартный двухступенчатый микроскоп: 15× / 30×
Дополнительная конфигурация	HD-камера и монитор
Габаритные размеры	520 × 460 × 550 мм, Д × Ш × В
Масса	Примерно 28 кг

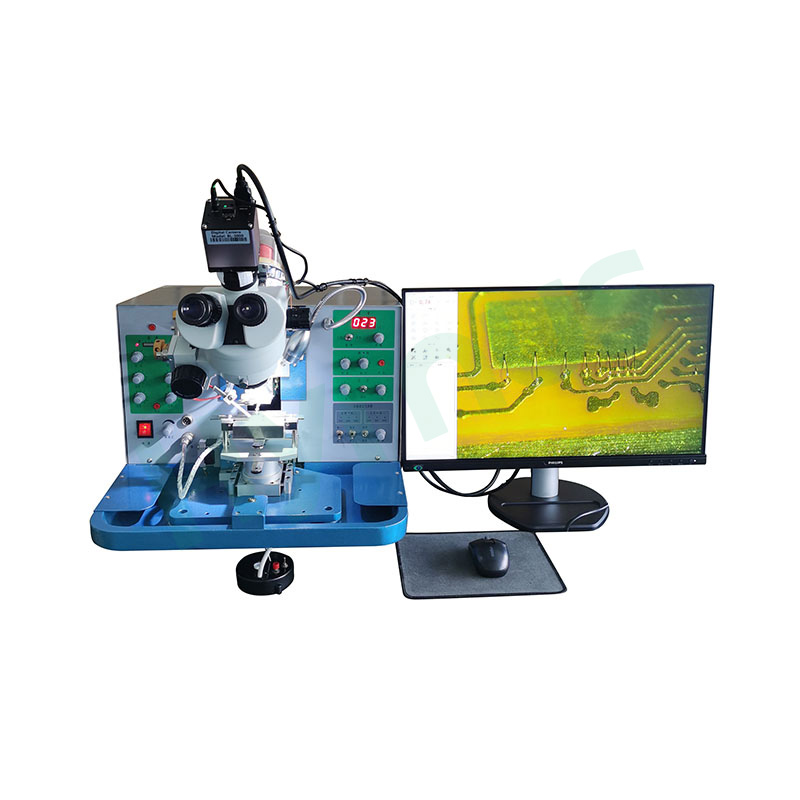

Дополнительные характеристики HD-камеры и монитора

Встроенная система с архитектурой FPGA + ARM, работающая под управлением операционной системы Linux 3.10.
Двухъядерный процессор Cortex-A9, тактовая частота 1 ГГц, с оперативной памятью DDR3 объемом до 1 ГБ.
Оснащён 1/2-дюймовым CMOS-сенсором с задней подсветкой.
Высокоскоростная съемка изображений с разрешением до 2 МП, 1920 × 1080 при 60 кадрах в секунду.
Два USB-порта для подключения беспроводной мыши или клавиатуры.
Интерфейс HDMI HD обеспечивает четкое и яркое изображение.
Новый пользовательский интерфейс для более интуитивного и удобного управления.
Популярный дизайн плоских кнопок, привлекательный и удобный в использовании.
Усовершенствованная функция подавления бликов эффективно снижает сильные отражения.
Поддерживается выбор языка: упрощенный китайский, традиционный китайский и английский.
Размер монитора: 24 дюйма.
