HY-WE2002M Руководство Машина для расширения вафель Предназначен для процессов расширения кристаллов в производстве светодиодов, транзисторов, интегральных схем и других полупроводниковых устройств. Объединяет нагрев, растяжение пленки, расширение пластины и фиксацию пленки в один процесс, с регулируемой температурой, временем расширения и скоростью возврата для стабильной и эффективной работы.
Бренд :
HYRNUSНомер изделия. :
HY-WE2002MМинимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaРучной аппарат для расширения кремниевых пластин для силовых транзисторов интегральных схем.
Введение в продукт

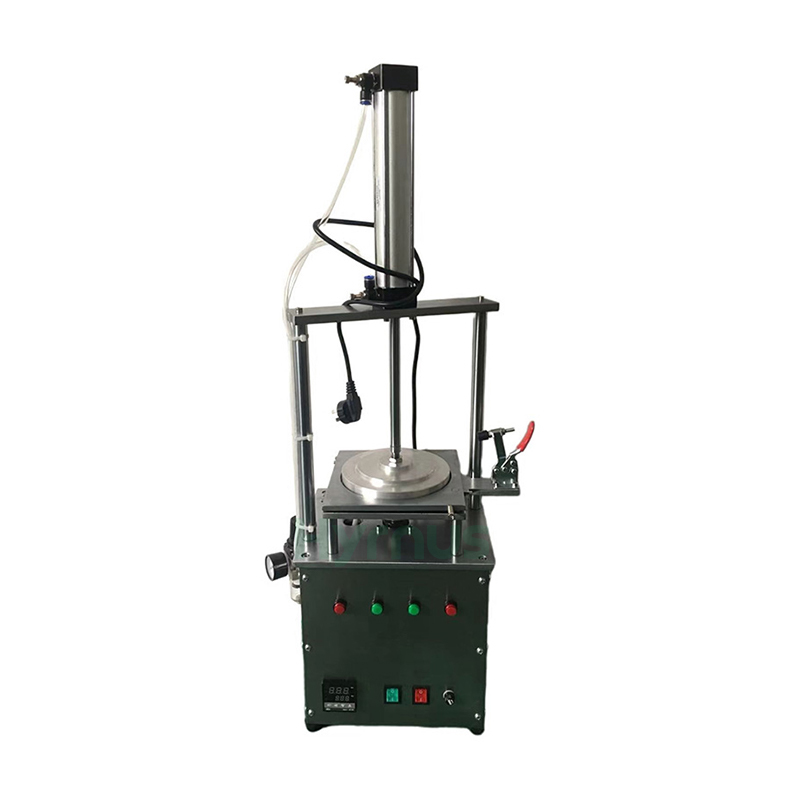

HY-WE2002MРуководствоМашина для расширения вафельШироко используется для расширения кристаллов при производстве светодиодов, транзисторов средней и малой мощности, интегральных схем и других специальных полупроводниковых устройств. В нем применяется двухцилиндровая вертикальная управляющая структура, обеспечивающая стабильную и бесперебойную работу.
Данная машина объединяет нагрев, растяжение пленки, расширение пластины и фиксацию пленки в единый технологический процесс. Система нагрева с постоянной температурой обеспечивает равномерное и контролируемое расширение вокруг нарезанной пленки, помогая поддерживать постоянное расстояние между кристаллами и качество расширения. Температура нагрева, время расширения и скорость возврата могут регулироваться в соответствии с различными технологическими требованиями. Благодаря простоте управления и высокой эффективности при работе в одну смену, машина подходит для применения в полупроводниковой упаковке и сборке микросхем.
Основные области применения
Характеристики оборудования
| Нет. | Подробности |
| 1 | Используется двухцилиндровое вертикальное управление для обеспечения стабильной работы. |
| 2 | Конструкция с постоянным температурным режимом обеспечивает равномерное и умеренное расширение пленки по периферии. |
| 3 | Нагрев, растяжение, расширение пластины и фиксация пленки объединены в один комплексный процесс. |
| 4 | Температура нагрева, время расширения и скорость возврата полностью регулируются. |
| 5 | Удобное управление и высокая эффективность производства в одну смену. |
Технические параметры
Нет. | Параметр | Спецификация |
1 | Напряжение питания | AC220В ±10%, 50 Гц |
2 | Номинальная мощность | 500 Вт |
3 | Рабочее давление воздуха | 4 кг/см²1P или 1.5P |
4 | Диапазон температур | Комнатная температура ~ 400℃ |
5 | Ход поршня верхнего цилиндра | 200 мм |
6 | Нижний ход поршня цилиндра | 100 мм (регулируемый и позиционируемый) |
7 | Диаметр нагревательного диска | 140 мм |
8 | Габаритные размеры | Л 270 × W 220 × Высота 900 мм |
9 | Вес машины | 20 кг |
Порядок работы
| Нет. | Подробности |
| 1 | Подключите источник питания и подсоедините шланг высокого давления к быстроразъемному пневматическому соединителю. |
| 2 | Включите выключатель питания и установите температуру на 75 градусов.℃(температура может варьироваться в зависимости от±5℃(для разных пленок в форме пластин). |
| 3 | Установите переключатель верхнего цилиндра в положение «ВВЕРХ», чтобы вернуть верхнюю пресс-форму в верхнее положение. Установите переключатель нижнего цилиндра в положение «ВНИЗ», чтобы вернуть нижнюю пресс-форму в нижнее положение. Повторите движение нижнего цилиндра несколько раз, отрегулировав скорость его подъема до минимально возможной. |
| 4 | Отпустите защелку, поднимите верхний рабочий стол, поместите внутреннее кольцо расширителя вафель на нижнюю форму и поместите пленку для вафель в центр нижней формы вафельной стороной вверх. Накройте верхней прессовальной формой и закрепите защелку. |
| 5 | Установите переключатель нижнего цилиндра в положение «ВВЕРХ». Нижняя форма медленно поднимается, расширяя пленку наружу и постепенно увеличивая расстояние между матрицами. Прекратите подъем, когда расстояние между матрицами достигнет примерно 2.–Увеличьте размер в 3 раза. Поместите внешнее кольцо расширителя пластины плашмя на пленку и внутреннее кольцо так, чтобы его закругленный край был направлен вниз. |
| 6 | Установите переключатель верхнего цилиндра в положение «ВНИЗ». Верхняя пресс-форма надавит вниз, чтобы зафиксировать расширенную пленку вафли на месте, а затем вернется в верхнее положение. |
| 7 | Установите переключатель нижнего цилиндра в положение «ВНИЗ». Нижняя форма опустится вниз, и расширенная пленочная вафля будет извлечена. |
| 8 | После расширения пластины обрежьте излишки пленки, затем отправьте ее на следующий этап подготовки клея и склеивания кристаллов. |
