Машина для тестирования упаковки интегральных схем и испытания на отрыв проволочного соединения.

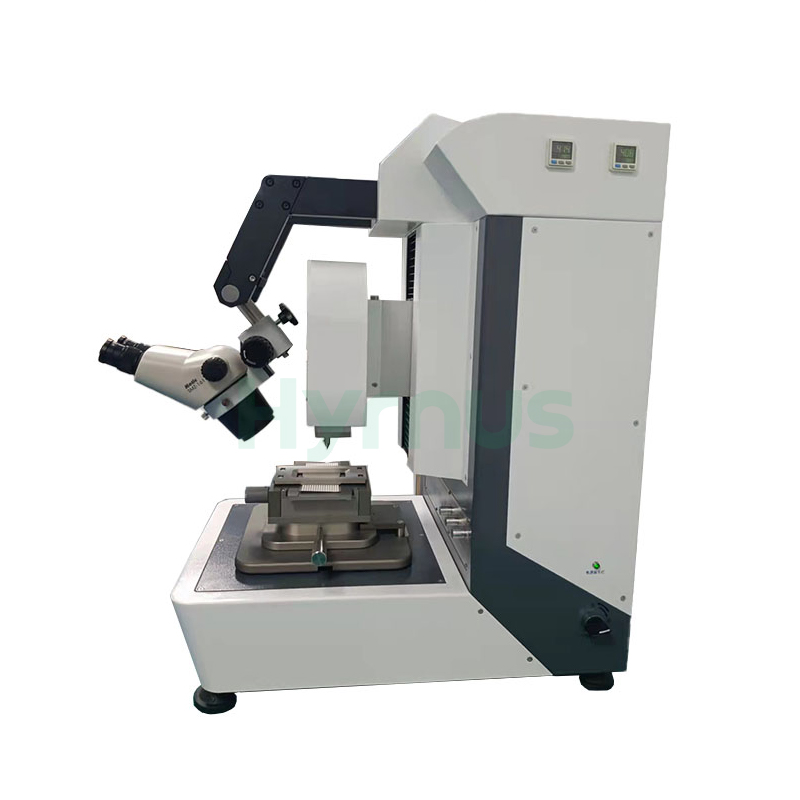

HY-PT8600Машина для испытания на отрыв проволочного соединенияОн способен проводить испытания на прочность паяных соединений после сварки проводов в микроэлектронике, испытания на прочность сцепления между паяными соединениями и поверхностями подложки, а также испытания на усталостную прочность припоя. Включает в себя внутренние испытания на растяжение проводов, испытания на осевую нагрузку микропаяных соединений, испытания на осевую нагрузку золотых шариков, испытания на сдвиг микросхем, испытания на осевую нагрузку компонентов поверхностного монтажа и общие испытания на осевую нагрузку матрицы BGA.

Приложение

• тестирование упаковки светодиодов
• тестирование корпусов полупроводниковых микросхем
• Тестирование пакетов TO
• тестирование упаковки силового модуля IGBT
• тестирование упаковки оптоэлектронных компонентов
• автомобильный сектор
• аэрокосмическая промышленность
• Военные испытания продукции
• Оценки научно-исследовательских институтов
• Проведение испытаний и исследовательских работ в различных академических учреждениях.



Основные функции

Основные функции этого оборудования заключаются в проведении испытаний на прочность проводов после склеивания микроэлектронных выводов, оценке прочности сцепления между паяными соединениями и поверхностями подложки, а также оценке прочности сцепления между кремниевыми пластинами и поверхностями рамок.



Характеристики продукта

Нет.	Элемент	Описание
1	Система управления позиционированием	Пятиосевая система позиционирования с ходом по осям X/Y 100 мм и по оси Z 80 мм; эргономичный дизайн с джойстиками на основе датчика Холла для интуитивно понятного управления платформой XYZ, а также комплексная система защиты.
2	Механическая конструкция и испытательная сила	Прочная конструкция шасси весом 200 кг, максимальная испытательная нагрузка по оси Y 100 кг, максимальная испытательная нагрузка по оси Z 20 кг.
3	Система рабочих станций	Интеллектуальная система автоматической смены модулей на рабочем месте исключает ручную замену модулей, повышая эффективность и удобство тестирования.
4	Измерительные характеристики	Высокоточные динамические датчики, интегрированные со специализированными механическими алгоритмами, обеспечивают стабильную и надежную точность измерений в различных условиях.
5	Система освещения	Интеллектуальная светодиодная система освещения: автоматически отключается в режиме ожидания и включается при работе.



Технические характеристики оборудования

Элемент	Спецификация
Модель	HY-PT8600

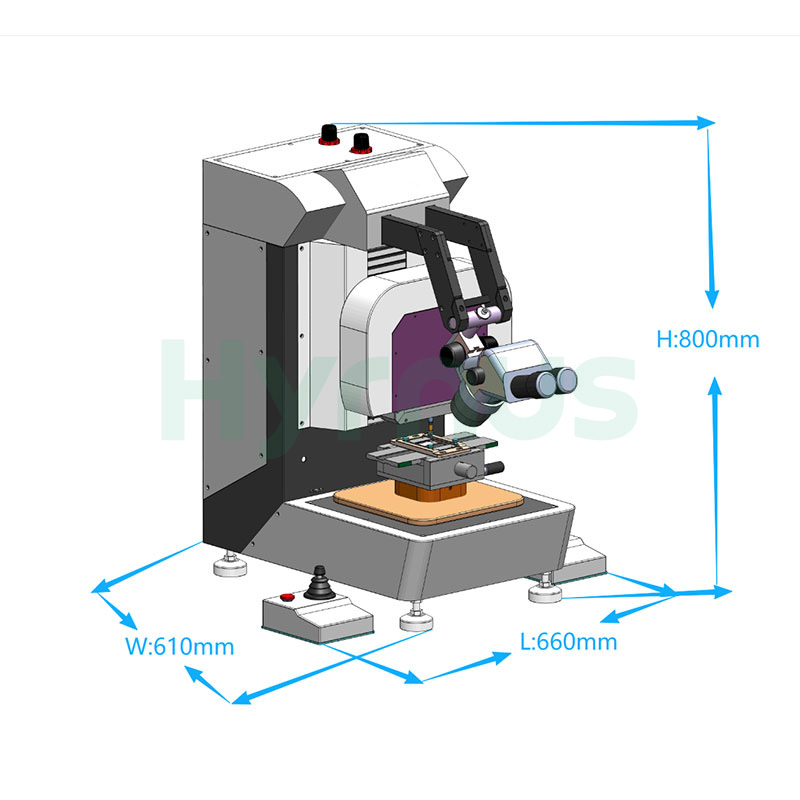

Размеры	660 мм×610 мм×800 мм (включая левую и правую рукоятки управления)
Масса	Примерно 95 кг
Источник питания	110 В/220 В при 3,0 А, 50/60 Гц
Подача воздуха	4.5–6Bar
Компьютер управления	Оригинальный ПК Lenovo/HP
Операционная система	Подлинная Windows 10/Windows 11
Микроскоп	Стандартный микроскоп с непрерывным увеличением высокого разрешения (опционально тринокулярный микроскоп плюс ПЗС-камера высокого разрешения)
Метод замены датчика	Автоматическое переключение (после выбора тестируемых элементов в программном обеспечении соответствующие датчики автоматически перемещаются на тестовые станции).

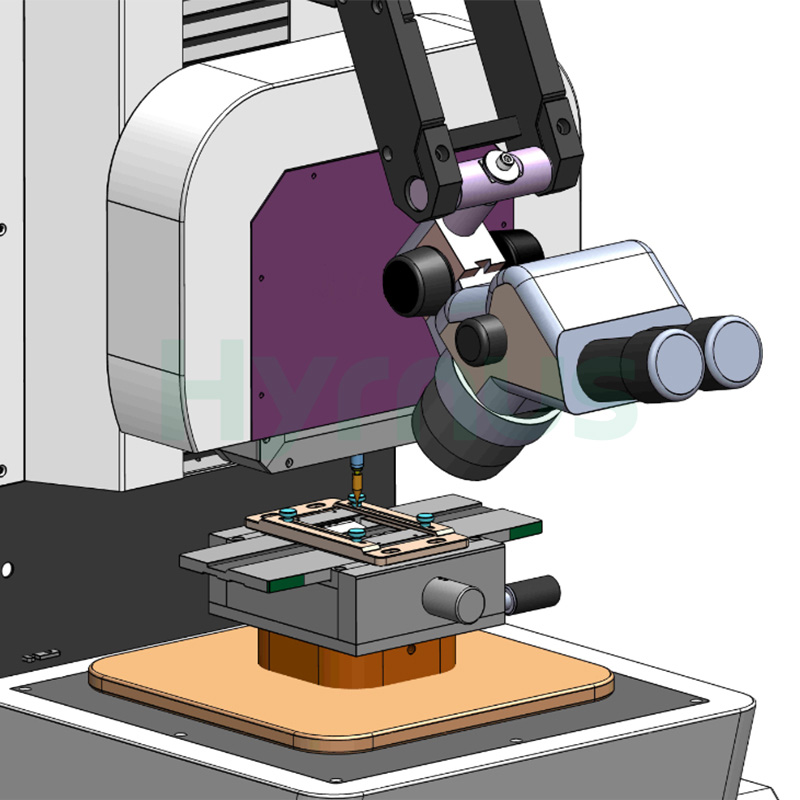

Платформа	Вращение на 360 градусов; платформа совместима с различными испытательными приспособлениями.
Эффективный ход ходового винта по осям XY	100 мм×100 мм (с возможностью расширения до 200 мм)×200 мм (с вакуумной платформой), максимальная испытательная сила 100 кг
Максимальная скорость перемещения по осям XY	Свободное управление с помощью джойстика на основе эффекта Холла, максимальная скорость 6 мм/с.
Точность ходового винта по осям XY	Повторяемость±5μм, разрешение≤0,125μм; точность в пределах 2 мм.±2μm
Эффективный ход ходового винта по оси Z	100 мм. Разрешение≤0,125μм. Максимальная испытательная сила: 20 кг.
Максимальная скорость перемещения по оси Z	Используется джойстик с датчиком Холла для свободного управления осью Z, максимальная скорость перемещения 8 мм/с.
Точность ходового винта по оси Z	±2μТочность сдвига: в пределах 2 мм, точность повторного позиционирования.±1μm.
Точность датчика	±0,003%; общая точность теста±0,1%
Оборудование и приспособления	Изготовление светильников на заказ по образцам или чертежам (один комплект поставляется в стандартной комплектации).
Калибровка оборудования	Калибровочные приспособления и гири поставляются в стандартной комплектации.
Гарантия качества	Гарантия на всё устройство — 2 года; пожизненные бесплатные обновления программного обеспечения (за исключением повреждений, вызванных ошибками пользователя).
Точность датчика	Точность датчика:±0,003%; Комплексная точность тестирования:±0,1%
Точность теста	Автоматическое переключение диапазонов для тестовых датчиков
	Многоточечная калибровка линейной точности, проверка повторяемости с использованием стандартных грузов для обеспечения точности данных.
Программное обеспечение	Вакуум 360°Свободно вращающаяся испытательная платформа, подходящая для различных материалов. Испытания нескольких материалов легко осуществить путем замены соответствующих зажимов или прижимных пластин.
Настройка параметров	Такие параметры, как значения силы, определяющие соответствие требованиям (пройдено/не пройдено), высота среза, скорость испытания, могут быть настроены в соответствии с различными уровнями доступа.
