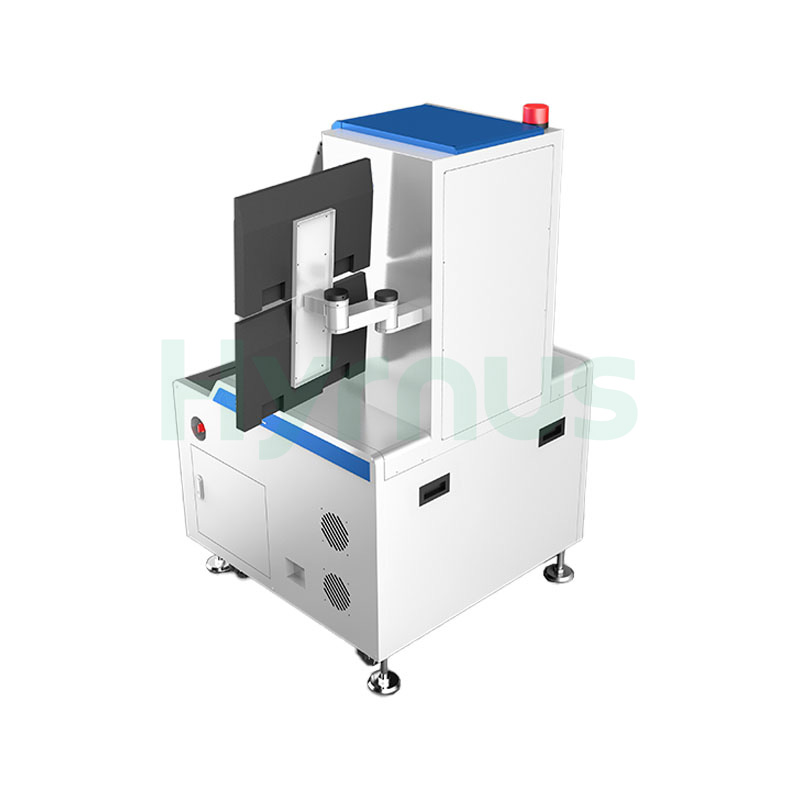

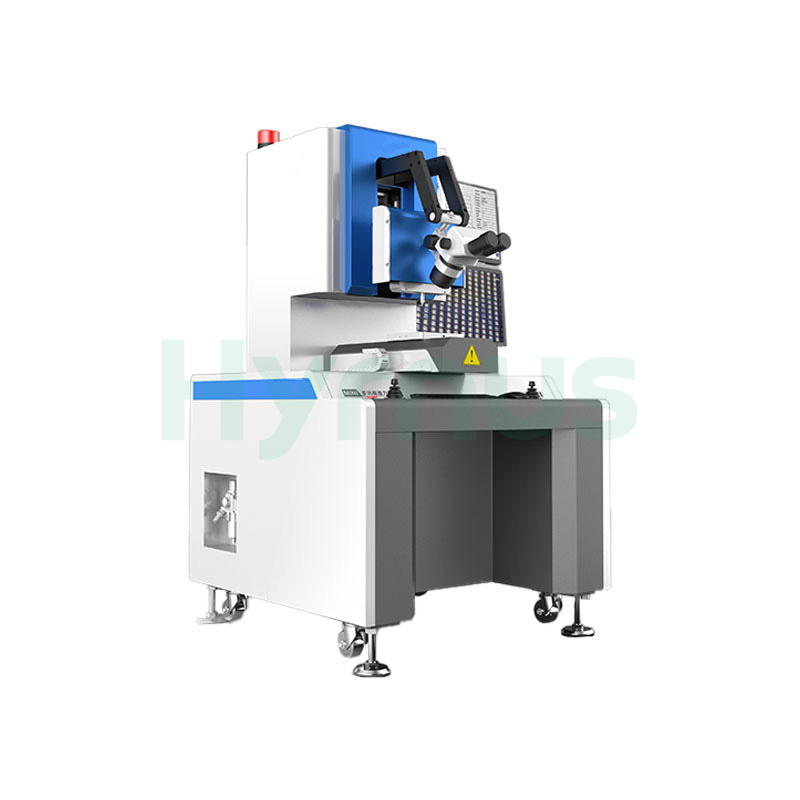

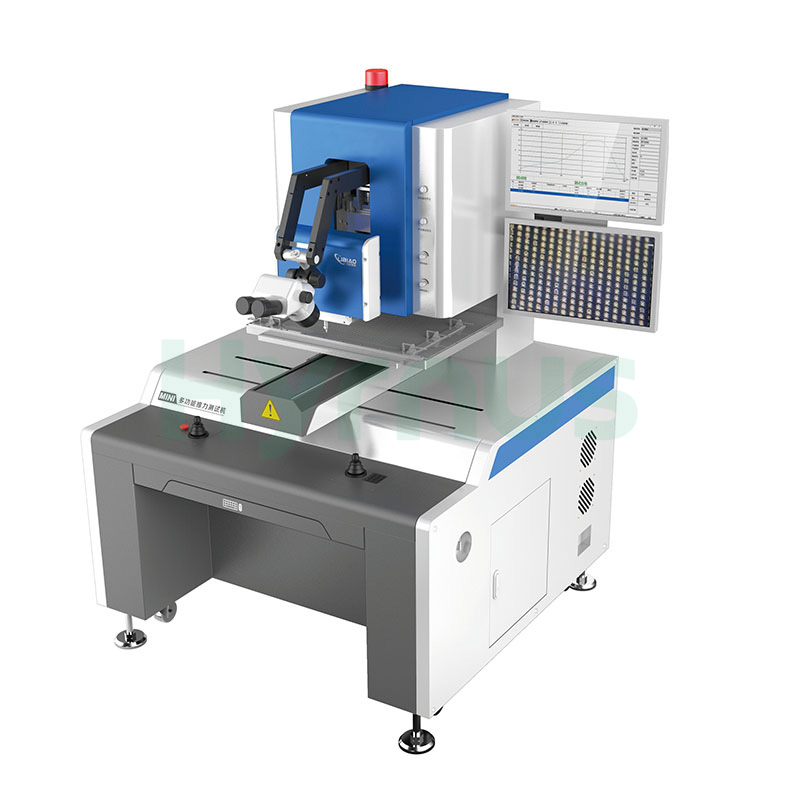

Высокопроизводительный многофункциональный тестер для проволочного соединения методом «тяни-толкай».

HY-PT8500 оборудование для проверки прочности соединенияСистема оснащена 3-позиционной автоматической системой поворотного переключения с независимым сбором данных с датчиков и защитой от столкновений/избыточного усилия для каждого датчика, что обеспечивает точность испытаний и безопасность оборудования. Система предлагает эффективный ход шариковинтовой передачи по осям XY 500 мм × 300 мм с повторяемостью ±5 мкм, разрешением ≤0,125 мкм и точностью ±2 мкм в диапазоне 2 мм, поддерживая максимальную испытательную нагрузку 100 кг; эффективный ход по оси Z 100 мм с разрешением ≤0,125 мкм, точностью повторного позиционирования ±1 мкм в диапазоне 2 мм, поддерживая максимальную испытательную нагрузку 20 кг. Система оснащена высокоточной динамической сенсорной технологией (точность датчика ±0,003%, общая точность измерений ±0,1%), импортными компонентами передачи, двойными джойстиками Холла для четырехнаправленного управления и стандартным тринокулярным микроскопом с непрерывным зумом и ПЗС-камерой высокого разрешения. Она работает от сети 110 В/220 В при 5,0 А, 50/60 Гц с подачей воздуха под давлением 4,5–6 бар. Размеры прибора составляют 1500 × 1200 × 1650 мм, вес — около 800 кг. В комплект входит ПК Lenovo/HP с операционной системой Windows 10/11, обеспечивающий совместимость с системами MES, управление данными в реальном времени и настраиваемые приспособления на основе образцов или чертежей.

Области применения

Тестирование печатных плат больших размеров

Тестирование мини-светодиодных панелей

Тестирование крупномасштабных выборок

Преимущества продукта

Основные преимущества	Описание
Автоматическая испытательная станция	Применяется автоматический режим работы испытательного стенда. После выбора испытательного стенда в программном обеспечении система автоматически перемещается в соответствующее рабочее положение.
Независимый сбор данных с датчиков	Для обеспечения точности измерений три рабочих датчика оснащены независимыми системами сбора данных.
Защита от столкновений и избыточной силы	Каждый датчик оснащен независимой системой предотвращения столкновений и защиты от чрезмерного усилия.
Ограничение скорости и контроль скорости	Каждая испытательная станция оснащена независимыми функциями ограничения скорости и предельных значений безопасности.
Удобный интерфейс	Удобный и интуитивно понятный интерфейс для простого управления.
Высокоточный и силовой алгоритм	Высокоточная система измерения в сочетании с уникальными механическими алгоритмами обеспечивает точность испытаний.

Продукт Особенностьs

В устройстве используется технология высокоточного динамического сбора данных, обеспечивающая точность и надежность результатов испытаний.

Оснащен импортными компонентами трансмиссии для обеспечения стабильной работы машины и точности испытаний.

Трехпозиционное автоматическое поворотное переключение предотвращает повреждение оборудования, вызванное ошибками оператора.

Двойные джойстики Холла для управления в четырех направлениях делают работу простой и удобной.

Полностью совместим с заводской системой MES.

Тестовые данные можно сохранять и экспортировать в режиме реального времени, что удобно и эффективно.

Технические характеристики оборудования

Параметры	Спецификация
Модель оборудования	HY-PT8500
Габаритные размеры	1500 мм × 1200 мм × 1650 мм
Вес нетто	Примерно 800 кг
Источник питания	110 В/220 В при 5,0 А, 50/60 Гц
Подача воздуха под давлением	4,5-6 бар
Компьютер управления	Оригинальный ПК Lenovo/HP
Операционная система	Подлинная Windows 10 / Windows 11
Микроскоп	Стандартный тринокулярный микроскоп с непрерывным зумом + ПЗС-камера высокого разрешения
Метод замены датчика	Ручная замена (выберите соответствующий тестовый модуль в соответствии с требованиями тестирования; программное обеспечение автоматически определит диапазон модулей)
Платформа	360° вращение, совместимое со всеми видами испытательных приспособлений.
Эффективный ход шарикового винта по оси XY	500 мм × 300 мм, максимальная испытательная сила: 100 кг.
Максимальная скорость перемещения по осям XY	Свободное управление осями XY с помощью джойстика Холла. Максимальная скорость: 10 мм/с.
Прецизионный шариковинтовой механизм осей XY	Повторяемость: ±5μм, Разрешение: ≤0,125μм; Точность в пределах 2 мм: ±2μm
Эффективный ход шарикового винта по оси Z	100 мм, разрешение: ≤0,125μм, Максимальная испытательная сила: 20 кг
Максимальная скорость перемещения по оси Z	Свободное управление осью Z с помощью джойстика Холла. Максимальная скорость: 8 мм/с.
Прецизионный шариковый винт оси Z	±2μм; Точность резки: Точность повторного позиционирования ±1μм в пределах 2 мм
Точность датчика	±0,003%; Комплексная точность тестирования: ±0,1%
Устройство крепления	Изготовление светильников на заказ по образцам или чертежам (в стандартной комплектации поставляется 1 комплект).
Калибровка устройства	В стандартную комплектацию входят соответствующие калибровочные приспособления и наборы гирь.
Гарантия качества	Полная 2-летняя гарантия на оборудование с бесплатными пожизненными обновлениями программного обеспечения (за исключением повреждений, вызванных действиями человека).

Тестовый интерфейс

Изготовление различных тестовых приспособлений на заказ в соответствии с требованиями заказчика.
