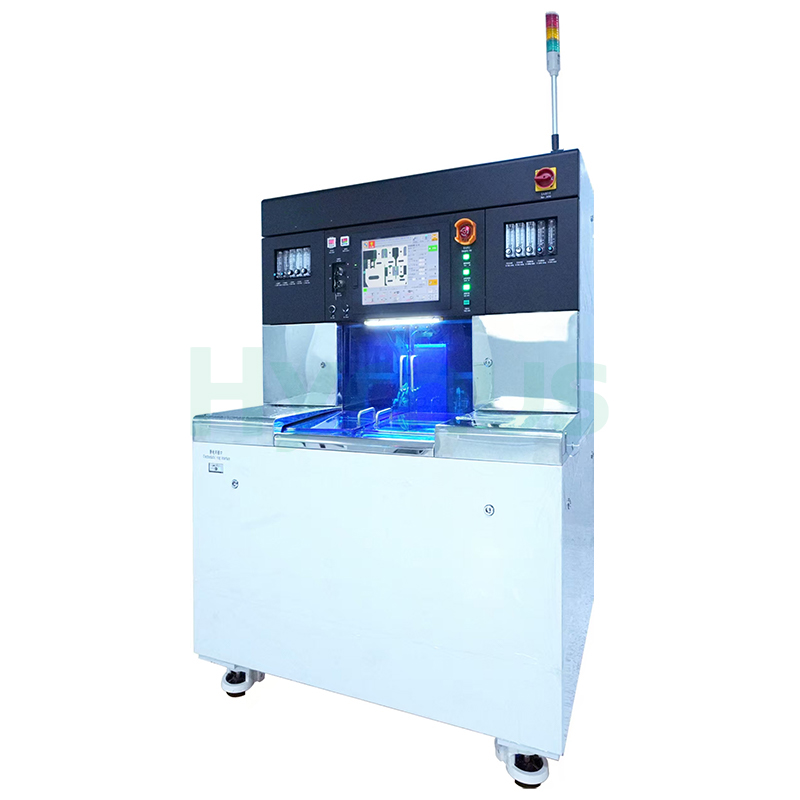

Станок HY-WD1201 рассчитан на обработку заготовок максимальным диаметром Φ300 мм с ходом по осям X/Y 310 мм для рамок размером 8–12 дюймов. Оснащенный жесткой антивибрационной конструкцией, точностью позиционирования по оси Y 0,003 мм и вращением по оси θ 380°, он имеет шпиндель со скоростью вращения 10000–60000 об/мин, совместимый с лезвиями Φ58 мм. В стандартную комплектацию входят система контроля качества лезвий, автоматическая заточка, 15-дюймовое сенсорное управление и связь GEM. Этот станок 115010201750 мм/1000 кг обеспечивает прецизионную резку кремниевых пластин, SiC, керамики, оптического стекла и магнитных материалов.
Бренд :
HYRNUSНомер изделия. :
HY-WD1201Минимальный объем заказа (MOQ) :
1 SetГарантия :
One-Year Warranty and Lifetime MaintenanceОплата :
T/TВремя выполнения :
7-35 DaysПроисхождение продукта :
ChinaПолуавтоматическая 12-дюймовая одношпиндельная пила для нарезки пластин с функцией онлайн-обнаружения поломки лезвия.
Введение в продукт
HY-WD1201 12-дюймовая одношпиндельная полуавтоматическая пила для нарезки пластин Поддерживает максимальный размер заготовки Φ300 мм и подходит для заготовок с рамой 8–12 дюймов, с ходом резания по осям X/Y 310 мм. Имеет высокопрочную раму, виброгасящую ось Z и высокоскоростную конструкцию оси X. Скорость подачи по оси X составляет 0,1–1000 мм/с, точность позиционирования по оси Y ≤0,003 мм, а вращение по оси θ достигает 380°. Оснащен высокоскоростным шпинделем со скоростью вращения 10000–60000 об/мин для лезвий диаметром до Φ58 мм.
Стандартная комплектация включает в себя онлайн-обнаружение поломки лезвия, бесконтактное определение положения лезвия и автоматическую заточку. Используется 15-дюймовая сенсорная система управления и поддерживается протокол связи GEM. Питание осуществляется от однофазной сети переменного тока 220 В. Размеры станка составляют 1150*1020*1750 мм, а вес — около 1000 кг. Подходит для прецизионной резки кремниевых пластин диаметром 8–12 дюймов, карбида кремния, керамики, оптического стекла и магнитных материалов.
Превосходная конструкция1. Высокопрочный корпус обеспечивает стабильную работу машины.
2. Специально разработанный механизм оси Z исключает смещение положения, вызванное вибрацией шпинделя.
3. Специальная конструкция оси X с высокой жесткостью значительно повышает скорость быстрого перемещения, увеличивая эффективность производства.
4. Оснащен устройством для заточки лезвий в режиме онлайн, что позволяет затачивать лезвия при резке высокопрочных материалов.
5. Полностью сервоуправляемый механизм перемещения обеспечивает плавное перемещение, исключая возможность повреждения ковша во время работы.
6. Централизованная система смазки для упрощения технического обслуживания, обеспечивающая долговременную точность работы машины.
Применение продукта
Данное оборудование применимо для обработки кремниевых пластин диаметром 8–12 дюймов, пластин из карбида кремния, оптических коммуникационных устройств, керамических и стеклянных подложек, а также магнитных материалов.
Надежная и удобная операционная система
1.15-дюймовый сенсорный дисплей отображает больше информации о состоянии машины, обеспечивая простое и удобное управление.
2. Управление всеми жидкостями осуществляется программным обеспечением, данные хранятся в группах программ, что экономит время на корректировку при переналадке оборудования.
3. Саморазрабатывающийся алгоритм управления движением и анализа изображений повышает надежность и стабильность системы.
4. Стандартный протокол для полупроводниковых устройств облегчает интеграцию с системами автоматизации производства.
Технические характеристики
| Категория | Элемент | Параметр |
| Информация о модели | Модель | HY-PD1201 |
| Основная заготовка | Максимальный размер заготовки | Φ300 мм |
| Ось X | Диапазон нарезки кубиками | 310 мм |
| Диапазон входной скорости подачи | 0,1–1000 мм/с | |
| Ось Y | Диапазон нарезки кубиками | 310 мм |
| Одношаговое увеличение | 0,0001 мм | |
| Точность позиционирования по оси Y | В пределах 0,003 мм / 310 мм | |
| Ось Z | Максимально допустимый удар | 14,7 мм (с лезвием Φ2 дюйма) |
| Разрешение движения | 0,00005 мм | |
| Повторяемость точности | 0,001 мм | |
| Максимально допустимый диаметр лезвия | Φ58 мм | |
| Ось θ | Максимальный угол поворота | 380° |
| Шпиндель | Диапазон рабочих скоростей | 10000–60000 об/мин |
| Максимальная мощность (kW) | 1,8 / 2,4 (при 60000 об/мин) | |
| крутящий момент (Н·М) | 0,3 / 0,4 (15000–60000 об/мин) | |
| Функциональные особенности | Обнаружение сломанного лезвия в режиме онлайн | Да |
| Бесконтактная автоматическая предварительная настройка лезвия | Да | |
| Автоматическая заточка | Да | |
| Протокол связи GEM | Да | |
| Рамка для вафли | Максимально допустимый размер рамы | 8–12 дюймов |
| Другие характеристики | Источник питания | Однофазный переменный ток 220 В |
| Габариты оборудования (л)WH) | 1150*1020*1750 мм | |
| Вес оборудования | ≈1000 кг |
Условия эксплуатации
1. Чистый сжатый воздух с температурой росы от -10℃ до -20℃, остаточным содержанием масла 0,1 ppm и степенью фильтрации 0,01 мкм/99,5% или выше.
2. Поддерживайте температуру в помещении, где находится оборудование, в пределах от 20℃ до 25℃ и контролируйте ее колебания в пределах ±1℃.
3. Поддерживайте температуру воды для резки на уровне комнатной температуры +2℃ с колебаниями в пределах ±1℃.
4. Поддерживайте температуру охлаждающей воды на уровне комнатной температуры с колебаниями в пределах ±1℃.
Подробная информация о товаре
Станок HY-WD801 предназначен для обработки заготовок максимальным диаметром Φ210 мм с перемещением по осям X/Y 220 мм для пластин в рамах 6–8 дюймов. Он обладает идентичной точностью перемещения, производительностью шпинделя, защитой лезвия и системой управления, как и HY-WD1201, поддерживая скорость подачи 0,1–1000 мм/с, скорость вращения шпинделя 10000–60000 об/мин и максимальные размеры лезвий Φ58 мм. Компактный (1020–890–1750 мм, 800 кг) и занимающий небольшую площадь, он предназначен для прецизионной резки небольших и средних партий пластин, оптических компонентов и керамических подложек.
HY-PD1202 подходит для больших рам размером 300×300 мм. Полностью замкнутая система управления по оси Y обеспечивает точность 0,005 мм на протяжении всего хода 310 мм, точность повторения по оси Z составляет 0,003 мм. Оснащен бесконтактным датчиком высоты, двухканальным визуальным контролем, системой проверки лезвий и усиленными шпинделями. Оптимизированная компоновка шпинделей и большой квадратный лоток повышают эффективность на 5%; централизованная смазка обеспечивает долговременную точность, полностью совместим с GEM для автоматизированных линий массового производства.
HY-PD802 поддерживает рамки размером до 210×210 мм. Полностью замкнутая шкала Y-образной решетки обеспечивает точность 0,005 мм при перемещении на 220 мм, точность повторения по оси Z достигает 0,003 мм. Оснащен бесконтактным датчиком высоты лезвия, двухканальным световым зрением, функцией обнаружения поломки лезвия и импортными двойными шпинделями. Компактный малошумный блок с 15-дюймовым сенсорным экраном поддерживает пакетную резку, автоматическое выравнивание и возобновление работы после поломки, совместим с протоколом GEM для полуавтоматических линий.
HY-PD801Это 8-дюймовая полуавтоматическая одношпиндельная ленточная пила для резки, рассчитанная на заготовки размером до 210×210 мм. Прочная рама и модернизированная ось X повышают эффективность на 5%. Оснащенная квадратными рамами, сенсорным экраном, фирменным алгоритмом резки, автоматической настройкой лезвия и функцией обнаружения поломки лезвия, она обеспечивает стабильную точность и простоту обслуживания, а также поддерживает протокол GEM для автоматической интеграции с заводскими системами.
HY-PD1201 — это многофункциональная ленточная пила для резки, поддерживающая заготовки размером до 12 дюймов. Ось Y оснащена полностью замкнутой системой управления с помощью решетчатой шкалы для обеспечения превосходной точности позиционирования. В стандартную комплектацию входят бесконтактная система измерения высоты NCS, коаксиальная и кольцевая двухсветовая система машинного зрения и импортный высокоскоростной шпиндель. Компактная, малошумная и удобная в использовании, она обеспечивает точную резку всех твердых хрупких материалов, обладая полным набором функций, включая резку нескольких листов, автоматическое распознавание изображений и возобновление резки после разрывов.
HY-WD601 предназначен для резки полупроводниковых и твердых хрупких заготовок диаметром 6 дюймов. Оснащенный импортным высокоскоростным шпинделем и системой управления с обратной связью по оси Y, он обеспечивает сверхточную резку. Благодаря коаксиальному и кольцевому световому зрению, системе измерения высоты NCS и системе обнаружения лезвий BBD, он отвечает требованиям высокоточной резки различных материалов в полупроводниковой промышленности, оптоэлектронике и новых источниках энергии. Он оснащен сенсорным экраном, обеспечивает полную защиту и имеет несколько интеллектуальных режимов резки.
HY-IS1000 — это двухпозиционное оборудование для лазерной резки и шлифовки слитков SiC, сочетающее в себе процессы лазерной модификации и расслоения пластин. В нем используется сверхкороткоимпульсный лазер для формирования внутренних модифицированных слоев внутри слитков SiC, что обеспечивает расщепление пластин без следов пилы и высокую производительность с толщиной шлифованной пластины ≤1,1 мкм. Это незаменимое оборудование для массового производства полупроводниковых подложек третьего поколения.
